Die Brandschutzprüfberichte erfüllen die Anforderungen für den Brandschutz nach der Baugesetzgebung der Länder und speziell für Deutschland nach der bundesweit gleichlautenden Leitungsanlagen-Richtlinie (LAR) auf Basis der Muster-Leitungsanlagen-Richtlinie 2015 (MLAR 2015). Der Personenschutz wird in der ML AR durch klare Regelungen für Rettungswege wie Flure, Treppenräume, Flure zwischen Treppenräumen und dem Ausgang ins Freie festgeschrieben. Kernaussage ist, die Sicherheit der Rettungswege zu gewährleisten, indem die Funktion der Brandschutz-Unterdecke sichergestellt wird.
Hierzu ist die Einhaltung des Mindestabstands min a ≤ 50 mm nach MLAR 2005 zwischen Installationen und darunterliegender, abgehängter Brandschutz-Unterdecke F30 (Feuerwiderstandsdauer von 30 Minuten) gefordert. Auf Basis der Brandprüfungen wurden Lastangaben für eine Feuerwiderstandsdauer von 30 Minuten in Beziehung zur maximal zulässigen Verformung von beispielsweise Montageschienen oder Rohrschellen ermittelt. Die Notwendigkeit zu diesen Betrachtungen resultiert aus den Eigenschaften des Stahls, der nach Einheitstemperaturkurve bei 30 Minuten einer Temperatur von > 800 °C ausgesetzt ist. Darüber hinaus sind dieselben Angaben für eine Feuerwiderstandsdauer von R30, R60, R90 und R120 nach EN 1363-1 bzw. F30, F60 , F90 und F120 nac h DIN 4102-2 in den Prüfberichten dokumentiert.
Außerdem erhalten Sie die beste Experten-Beratung für Ihr Projekt!
In bestehende Gutachterliche Stellungnahmen von fischer wurden Lastangaben analog der MLAR für eine Feuerwiderstandsdauer von 30 Minuten in Beziehung zur maximal zulässigen Verformung von beispielsweise Montageschienen oder Rohrschellen ermittelt. Die Notwendigkeit zu diesen Betrachtungen resultiert aus den Eigenschaften des Stahls, der nach Einheitstemperaturkurve bei 30 Minuten einer Temperatur von > 800 °C ausgesetzt ist. Zusätzlich ist bei den im Vergleich zu normalen Stahlprofilen dünnwandigeren Montageschienen mit einer stärkeren Verformung zu rechnen, weshalb entsprechende Brandprüfungen als Basis der gutachterlichen Stellungnahmen von fischer dienten, und nicht Berechnungen nach DIN EN 1993-1-2 (Eurocode 3).
Der Eurocode 3 ist für die Bemessung von Stahlbauten, im speziellen für die Tragwerksbemessung für den Brandfall herausgegeben worden. In der Tragwerksbemessung für Stahlbauten werden in der Regel dickwandige Stahlbauteile verwendet, deren Materialstärke um ein Vielfaches dicker ist als die der für Leitungsanlagen bzw. Rohrtragsysteme verwendeten Montageschienen. Die Versagenscharakteristik und Widerstandsfähigkeit dünnwandiger Montageschienen unter Brandeinwirkung unterscheidet sich erheblich von der dickwandiger Stahlbauteile.
Eine brandsichere Rohrbefestigung ist mit wenigen Bauteilen aus dem Sortiment des FUS fischer universellen Schienensystem sowie der zweischraubigen Rohrschellen zu erstellen. Die Vorgabe in den gutachterlichen Stellungsnahmen sind hinsichtlich der möglichen Anwendungen als auch der Ausbildung der Verbindungslösungen eindeutig vorgegeben und müssen bei der Montage berücksichtigt werden.
Basierend auf dem ermittelten Befestigungsgrund, können dann die Befestigungsmittel (i.d.R. Stahl oder chemische Befestigungsmittel) mit einem entsprechenden Brandzertifikat gewählt werden.

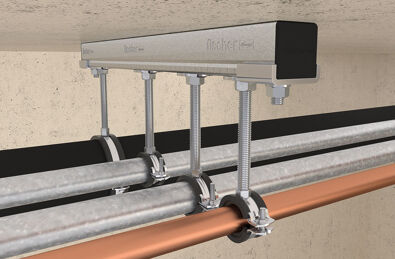

Mit Hilfe der in der vorgegebenen Konstruktionselemente und Zubehör werden die erforderlichen FUS Montageschienen abgehängt. Die Abhängung erfolgt mittels Gewindestangen oder Montageschienen unter Berücksichtigung der Anbindung an den Untergrund.
Damit haben wir 55% Zeitersparnis in unseren Bohrvorgängen

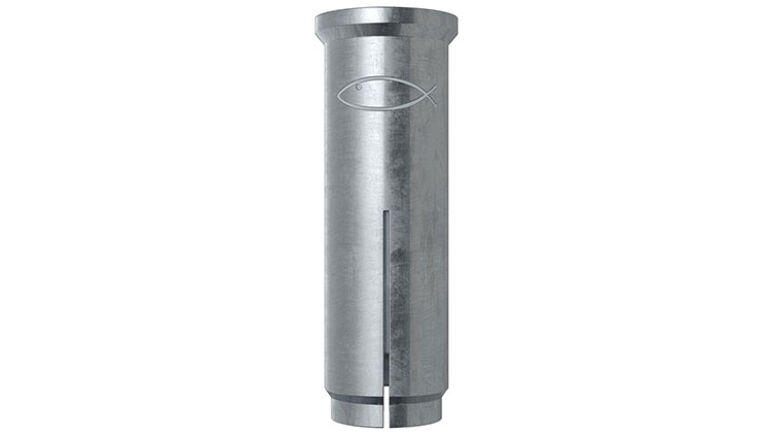

Der Anker bietet eine oberflächenbündige Installation und erfordert somit wenig Platz zwischen Decke und Installationselemente.

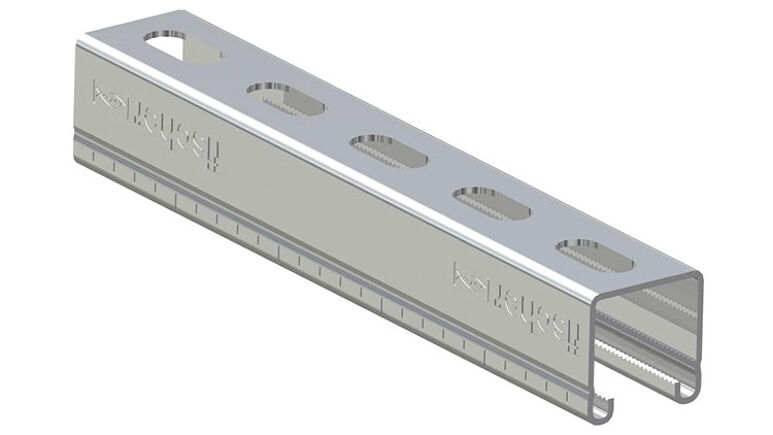

Durch die Skalierung wird das Ablängen sowie das Platzieren der Verbindungselemente vereinfacht.
Die Reguliermutter als Anschlussmutter ermöglicht eine einfache, nachträgliche Höhenjustierung
