BauBot

Produktivität und Sicherheit durch Digitalisierung und Automatisierung.

header baubot

Starke Unterstützung bei Ihren alltäglichen Herausforderungen.



Produktivität und Präzision.

Durch den Einsatz des vollautomatischen Befestigungsroboters in Kombination mit einem digitalen Bauplan automatisieren Sie Ihre Baustellenabläufe nahezu vollständig. Dadurch entstehen große Produktivitätssteigerungen. Durch ein präzises Bohren und Setzen an der im Bauplan vorgesehenen Stelle werden Nacharbeiten und Verzögerungen vermieden. Dies wird durch eine vollständige Simulation der Bohr- und Setzprozesse des Roboters, bevor mit den ausführenden Tätigkeiten begonnen wird, noch weiter optimiert. Budgetüberschreitung und Verzug im Projekt werden somit reduziert oder gänzlich vermieden.


Baubot Zusammengefahren
Baubot Zusammengefahren
Baubot Zusammengefahren

Referenz Koralmtunnel Österreich

Eines der größten Tunnelprojekte stellt derzeit der Koralmtunnel in Österreich dar, der von 2009 bis voraussichtlich 2025 unter Bauherrschaft der ÖBB Infrastruktur AG (ÖBB = Österreichische Bundesbahnen) entsteht. Für die bahntechnische Ausstattung, also sämtliche Baumaßnahmen bis hin zur Inbetriebnahme, sind u.a. die Firmen Rhomberg Sersa Rail Group und Elektro-Mechanik Meisl GmbH zuständig.

Nach Fertigstellung durchquert er als Kernstück der in Bau befindlichen Koralmbahn Graz–Klagenfurt die Koralpe. Die zwei einspurigen Röhren sollen sich auf 32,9 Kilometern erstrecken. Damit ist dies der längste Eisenbahntunnel in Österreich und siebtlängste in Europa. Zum Bau des Koralmtunnels setzte der fischer BauBot alle zwei Meter zwei Anker zur Montage der Handläufe und alle drei Meter drei Anker zur Fixierung und Führung der Wasserleitungen.

Fachkräftemangel und Gesundheit der Mitarbeiter.

In Zeiten des Fachkräftemangels ist es umso wichtiger seinem Team zur Seite zu stehen. Der fischer BauBot übernimmt körperlich anstrengende, strapazierende Tätigkeiten und reduziert das Verletzungsrisiko der Mitarbeiter. Durch die integrierte Staubabsaugung leistet der Roboter einen großen Beitrag zur staubfreien Baustelle und sorgt damit für eine sauberere und gesundheitsschonendere Arbeitsumgebung.


Baubot Decke

Dokumentation und Sicherheit.

Durch den Einsatz innovativer Sensorik stellt der Roboter jede Abweichung zum Standard Bohr- und Setzprozess fest und reagiert mit einer vordefinierten Strategie auf diese. Die Prozessparameter jedes einzelnen Schrittes werden dokumentiert und im BIM-Modell hinterlegt. Eine aufwändige manuelle Dokumentation entfällt. Um die Sicherheit während des Betriebs zu gewährleisten wird der Roboter stets von einem Bediener überwacht. Darüber hinaus ist der Roboter mit Lidar-Sensoren ausgestattet, die eine Sicherheitszone um den Roboter bilden, um ein unbefugtes Betreten des Roboterarbeitsbereichs zu erkennen.


Baubot Wand

Ob Boden, Wand oder Decke – der BauBot ist vielseitig einsetzbar.

Tunnel neu

Tunnel

Bruecke

Brücke

Tiefbau

Tiefbau

Sanierung

Sanierung

Wolkenkratzer

Hochbau

Produktionshalle

Produktionshalle

Detail-Anwendungen:

  • Technische Gebäudeausrüstung
  • Handläufe
  • Regale
  • Industrie-Roboter
  • Schienen
  • uvm.

Ihr Projekt in guten Händen. – fischer unterstützt Sie bei der Digitalisierung und Automatisierung.

fischer bietet Ihnen den kompletten Service von der Erstellung des BIM Modells und der Bemessung über die Ausführung und Dokumentation. Mit unseren Ingenieuren im eigenen fischer Planungsbüro und den Befestigungsspezialisten vor Ort bieten wir qualifizierte anwendungstechnische Beratung für Ihr Projekt, bevor der Roboter zum Einsatz kommt. Mit Anlieferung des Roboters auf der Baustelle stellen wir Ihnen einen Bediener zur Verfügung, der geschult und auf den Roboter zertifiziert ist. Somit müssen Sie sich nicht in die Arbeitsabläufe des Roboters einarbeiten, das erledigen wir für Sie. Darüber hinaus gewährleistet der 24h Notfall-Service, dass der Roboter bei einem Ausfall schnell wieder zur Verfügung steht, kleinere Reparaturen löst der Bediener eigenständig, unkompliziert und schnell. Planen Sie mit uns Ihr nächstes Projekt und automatisieren Sie Ihre Baustelle mit unserem Team und dem fischer BauBot.


360 Grad Rad

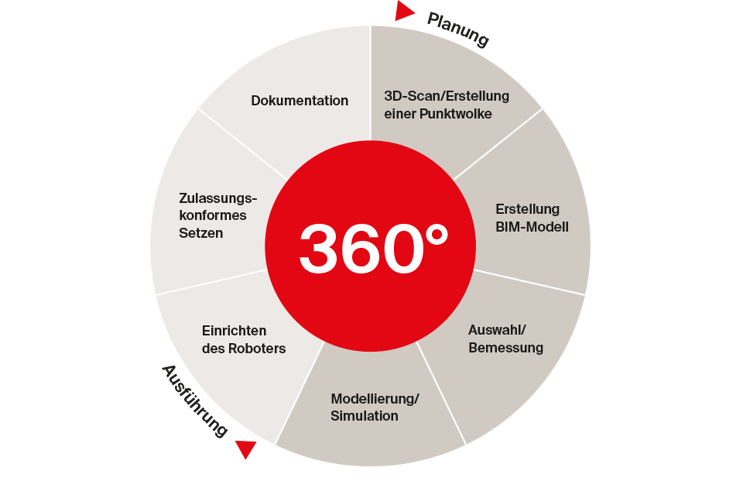

Von der Planung bis zur Dokumentation.

1. 3D-Scan
Sind keine digitalen Daten der Baustelle vorhanden, wird ein 3D-Scan durchgeführt. Die entstandene Punktwolke der Baustellenumgebung wird anschließend zur Erstellung des BIM-Modells genutzt. Durch die genaue Erfassung aller Strukturen und Hindernisse wird ein automatisches Fortbewegen des Roboters frei von Komplikationen gewährleistet.
2. Erstellung des BIM-Modells
Für die Erstellung eines digitalen Gebäudeplans, wird die Punktwolke bereinigt und bei fischer Autodesk Revit eingespielt. Auf der Basis dieses BIM-Modells findet die weiterführende Planung statt.
3. Auswahl und Bemessung der Produkte
Damit alle Lasten abgetragen werden und die notwendige Sicherheit gewährleistet ist, werden die geeigneten fischer Produkte für die Anwendungen ausgewählt und basierend auf allen Normen und Anforderungen bemessen.
4. Modellierung
Das Zusammenführen des BIM-Modells mit den ausgewählten fischer Produktdaten schafft die Datengrundlage für den Roboter. Im digitalen Modell wird der komplette Prozessablauf des Roboters, vom Verfahrweg der Plattform bis zum Bewegungsablauf des Roboterarms, vorab simuliert. Dank der Simulation werden Komplikationen im Voraus ermittelt. Darüberhinaus ist eine sehr genau Progonose der benötigten Arbeitszeit und der Kosten möglich, wodurch Budgetüberschreitungen und Verzug im Projekt reduziert werden können.
5. Einrichten des Roboters
Vor Beginn der Bohrlocherstellung wird der Roboter per Fernsteuerung im Arbeitsbereich positioniert. Ein Mitarbeiter richtet die Totalstation auf Grundlage des digitalen Plans aus und verbindet diese mit dem Roboter. Die Roboterplattform verfährt und positioniert sich nach der Einrichtung vollautomatisch.
6. Bohren
Position, Bohrlochdurchmesser und die Tiefe der Bohrlöcher sind im BIM-Modell definiert. Diese Daten dienen dem Roboter als Grundlage zur Bohrlocherstellung. Mit Hilfe der integrierten Absaugung wird verhindert, dass Bohrstaub in die Umgebung austreten kann, wodurch die Gesundheit der Arbeiter auf der Baustelle geschont wird. Der Bohrerwechsel zwischen unterschiedlichen Durchmessern oder bei auftretendem Verschleiß der Bohrer funktioniert vollautomatisch.
7. Reinigen und Markieren.
Die zulassungskonforme Reinigung der Bohrlöcher funktioniert ebenfalls vollautomatisch. Die eingesetzte Absaugvorrichtung verhindert dabei den Austritt von Bohrstaub in die Umgebung. Im Anschluss der Bohrlochreinigung erfolgt die Bohrlochmarkierung. Dank dieser Markierung lassen sich die Bohrlöcher anschließend den einzelnen Gewerken zuordnen.
8. Anker setzen
Der ausgewählte Anker wird vollautomatisch aus dem bestückten Dübelmagazin entnommen und zulassungskonform in den Untergrund gesetzt.
9. Dokumentation
Alle Bohr- und Setzdaten sind aufgrund des integrierten Kraft- und Momenten-Sensors überwachbar und werden aufgezeichnet, sodass eine detaillierte Dokumentation aller Installationsparameter zur Verfügung steht. Diese Daten werden zur späteren Nachverfolgbarkeit im BIM-Modell hinterlegt. Die integrierte Videokamera dokumentiert darüber hinaus den Prozessablauf. Unstimmigkeiten können somit einfach im Nachgang untersucht werden.

Ihre Vorteile im Überblick.

Automatisierung
Die Automatisierung von Arbeitsprozessen steigert die Produktivität und beschleunigt die Durchlaufzeit Ihres Projektes.
Automatische Bohrlochreinigung
Die automatische Bohrlochreinigung ermöglicht ein zulassungskonformes und sicheres Setzen von Befestigungsmitteln und schafft eine gesundheitsfreundliche und saubere Arbeitsumgebung für mehr Sicherheit auf Baustellen.
Simulation
Die BauBot Software ermöglicht die Simulation von Arbeiten während der Planungsphase, und beugt damit dem Auftreten unerwarteter Probleme vor.
Automatische Bohrlochmarkierung
Die automatische Bohrlochmarkierung garantiert eine schnelle Identifizierung der einzelnen Gewerke für eine schnelle Fertigstellung der Baustelle.
Arbeitsbereich
Der Arbeitsbereich von 360 Grad ermöglicht das Bohren und Befestigen an Decken, Wänden und Böden und deckt damit den Großteil aller Anwendungen ab. An Decke und Wänden ist eine Arbeitshöhe von mehr als 5m realisierbar.
Automatischer Werkzeugwechsel
Der automatische Werkzeugwechsel vervollständigt den automatisierten Montageprozess für effizientes Arbeiten ohne zusätzliche Arbeitskräfte und frei von Unterbrechungen.
Großer Radius
Der große Radius des Roboterarms ermöglicht mehr Bohrungen in kürzerer Zeit, ohne Veränderung der Grundposition des Roboters, was die Produktivität weiter steigert.
BIM Modell
Die Möglichkeit, den gesamten Prozess im BIM-Modell zu dokumentieren, ermöglicht einen durchgängig digitalen Prozess bei der Bohrlocherstellung und dem Setzen von Befestigungsmitteln. Das spart viel manuelle Arbeit und Kosten.
Hohe Präzision
Die hohe Präzision des Roboters von +-1mm innerhalb einer Bohrlochgruppe ermöglicht die Vorinstallation von Befestigungselementen und trägt in Kombination mit dem vollautomatischen Bohren und Reinigen der Bohrlöcher zu enormen Effizienzsteigerungen bei.

BIM und Digitalisierung – mit uns können Sie planen.

Schon gewusst?

Alle relevanten fischer Produkte lassen sich mit ihren grundlegenden BIM-Attributen digital darstellen. Damit ist die Voraussetzung für eine kosteneffiziente Planung sowie Konstruktion im BIM-Modell und auf der Baustelle geschaffen.

Was noch nicht ist, macht fischer digital.

Dank 3D-Scan wird von der realen Umgebung ein digitaler Zwilling erstellt. Mit Field to BIM ermöglichen wir eine präzise Modellierung, auch bei Sanierungs- oder Erweiterungsmaßnahmen.
