Die Dübel Belastbarkeit

In diesem Teil des fischer Dübelratgebers erfahren Sie alles über die Dübel Tragkraft und andere Kräfte, die auf Ihre Dübel wirken. Grundlegend, um die Dübel Belastbarkeit zu verstehen, sind drei Kräfte:
  • Dübel Zugkraft: Die Zugkraft wirkt in Längsrichtung auf den Dübel, wenn dieser für Aufhängungen an der Decke genutzt wird.

  • Dübel Querkraft: Die Querkraft wirkt in Querrichtung. Sie ist die Kraft, die senkrecht auf den Dübel wirkt, wenn dieser z.B. sehr flache Objekte an senkrechten Flächen hält. Bei Objekten mit mehr Tiefe wirkt die Schrägkraft.

  • Dübel Schrägkraft: Die Schrägkraft ist eine Kombination aus Zugkraft und Querkraft, die auf den Dübel wirkt, wenn schwere und in den Raum ragende Objekte an der Wand befestigt sind. Das können zum Beispiel Hängeschränke sein. Diese Kraft wirkt dann nicht allein senkrecht nach unten (Querkraft) auf den Dübel, sondern zieht ihn auch aus der Wand heraus (Zugkraft). Wie stark die Schrägkraft ist, hängt maßgeblich von den Abmessungen der jeweiligen Last ab.

Diese Kräfte werden in Newton angegeben, wobei 10 Newton (N) annähernd einem Kilogramm entsprechen. Zu bedenken ist bei Hängeschränken auch immer das zusätzliche Gewicht in der Berechnung der Dübel Belastbarkeit, das durch Geschirr und ähnliches hinzukommt. Bei einem großen Teller kann durchaus mit einem Gewicht von bis zu 1 kg gerechnet werden.

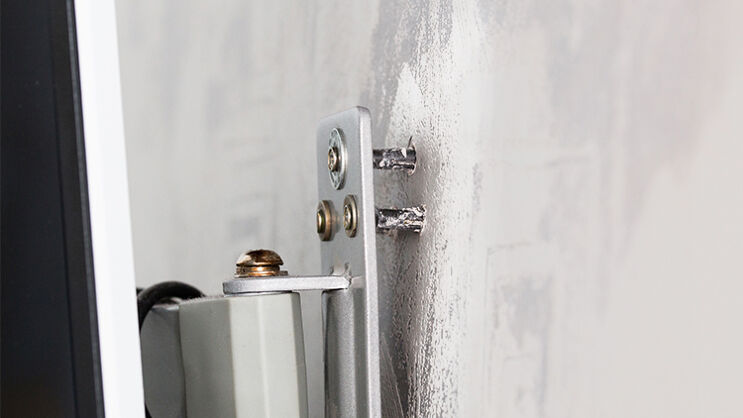

Dübel Belastbarkeit Traglast zu hoch Dübel aus Wand

Bei jedem Dübel finden Sie auf der Verpackung eine Angabe zur Dübel Tragkraft. Nehmen Sie das Gesamtgewicht, das mit dem Dübel befestigt werden soll, als Richtwert für Ihre Auswahl. Auch wenn sich die Belastung auf mehrere Dübel verteilt, ist es sinnvoll, nicht zu knapp zu kalkulieren.



Die Stärke der Dübel Belastbarkeit, hängt auch vom Wandmaterial ab. Beton bietet die beste Stabilität, gefolgt von Vollstein. Lochstein und Porenbeton erfordern bei Belastungen von mehr als 30 kg spezielle Dübel. Die beste Tragfähigkeit erreichen Sie mit dem für den Dübel größtmöglichen Schraubendurchmesser.

Hier beispielhaft die Dübel Tragkraft in kg des Universaldübels UX nach Wandmaterial:



Dübeldurchmesser/Bohrdurchmesser: 8 mm
Dübellänge: 50 mm
Schraubendurchmesser: Dübeldurchmesser - 1 mm - 2 mm = 6-7 mm
Schraubenlänge: min. 56mm + Putzicke + Anbauabstand



Als grobes Richtmaß wird bei klassischen und Universaldübeln empfohlen, Schrauben zu verwenden, die 2 cm länger sind als die verwendeten Dübel.

Dübel Lastentabelle

Eine Dübel Lastentabelle für den Universaldübel UX finden Sie hier: (Bitte bedenken Sie, dass sich diese je nach Traglast, Wandmaterial und Dübel verändert. Dafür schauen Sie bitte in der Dübel Lastentabelle des jeweiligen Dübels!)

Zum PDF Download der Lastentabelle


Die Dübellänge ermitteln

Die passende Dübellänge ist abhängig von vielen verschiedenen Faktoren. So kommt es zum Beispiel darauf an, um welches Wandmaterial es sich handelt und welche Kräfte auf den Dübel wirken. Idealerweise kennen Sie das Material der Wand.

Grundsätzlich steigt die Stabilität mit einer größeren Länge und Dicke von Schraube und Dübel. Prüfen Sie auf jeden Fall im Vorfeld, welche maximale Dübel Tragkraft auf der Verpackung mit angegeben ist. Bewahren Sie Dübel deshalb am besten immer in der Originalverpackung auf. Übrigens: Auf dem Dübel selbst steht meist nur der Durchmesser des Dübels, selten die Länge. Diese lässt sich aber einfach mit einem Lineal oder Messschieber ausmessen.

Möchten Sie einen Dübel kaufen, ohne das Material zu kennen, können Sie für die meisten Anwendungen auf den Universaldübel, den DuoPwer oder den Dübel SX zurückgreifen. Bei diesen Dübeln können Sie auch bei schwierigem Material wie Porenbeton und mit der kleinsten Größe von 5mm Durchmesser und 25 mm Länge mit einer empfohlenen Traglast von maximal 3kg rechnen.


fischer Dübelauswahl

Dübellänge berechnen

Bei einer Traglast von mehr als 10kg und unbekanntem Material sollte der Dübel mindestens einen Durchmesser von 10 mm haben und 60 bis 80 mm lang sein. Diese Angaben sind allerdings nur grobe Richtwerte. Denn es gibt auch Fälle, in denen nur Flüssigdübel Halt bieten.
