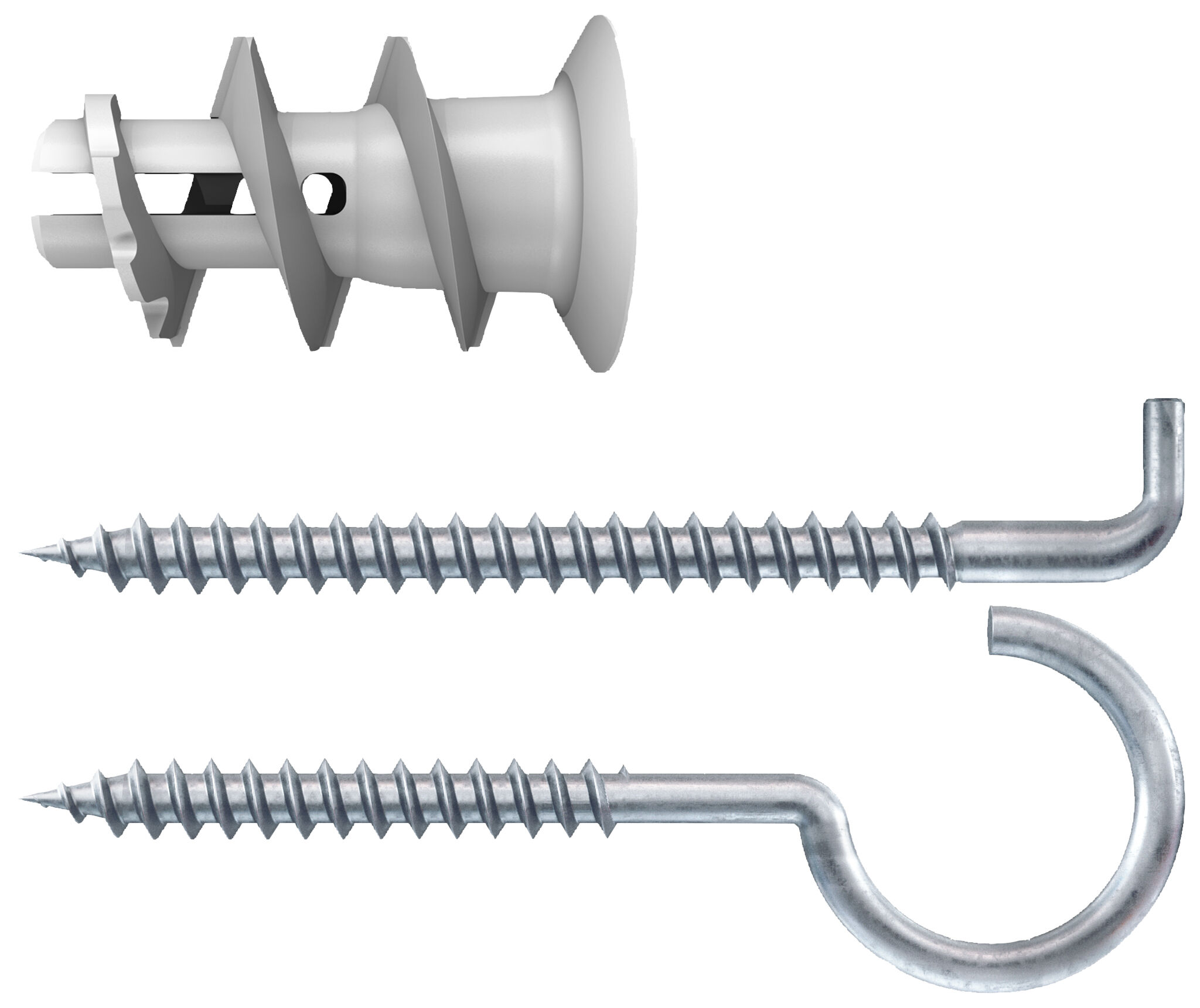

GK mit Haken

Produktvarianten

2 Produktvarianten

Dübellänge

Min. Dicke bis zur ersten Tragschicht

Schraubhakenabmessung

Min. Verankerungstiefe

Max. Dicke des Anbauteils

Max. Last in Gipskartonplatten 12,5 mm

Dübellänge( l )	22 mm
Min. Dicke bis zur ersten Tragschicht( t )	40 mm
Schraubhakenabmessung( d_s x l_s )	4,2 x 40 mm
Min. Verankerungstiefe( h_ef )	22 mm
Max. Dicke des Anbauteils( t_fix )	13 mm
Max. Last in Gipskartonplatten 12,5 mm	8 kg
Max. Last in Gipskartonplatten 9,5 mm	7 kg
Produkttyp	Gipskartondübel mit Haken
Verpackungsvariante	Blisterkarte
Profi / DIY	DIY
Inhalt	5 x Gipskartondübel GK 5 x Winkelhaken 4,2 x 40 1 x Setzwerkzeug
Menge	5 Stück
GTIN (EAN-Code)	4006209909188

Dübellänge( l )	22 mm
Min. Dicke bis zur ersten Tragschicht( t )	40 mm
Schraubhakenabmessung( d_s x l_s )	4,3 x 46 mm
Min. Verankerungstiefe( h_ef )	22 mm
Max. Dicke des Anbauteils( t_fix )	24 mm
Max. Last in Gipskartonplatten 12,5 mm	8 kg
Max. Last in Gipskartonplatten 9,5 mm	7 kg
Produkttyp	Gipskartondübel mit Haken
Verpackungsvariante	Blisterkarte
Profi / DIY	DIY
Inhalt	5 x Gipskartondübel GK 5 x Rundhaken 4,3 x 46 1 x Setzwerkzeug
Menge	5 Stück
GTIN (EAN-Code)	4048962102543

Gesehen 2 von 2 Variante(n)

Vorteile

Das beigepackte Setzwerkzeug vereint die Funktionen Bohren und Dübel setzen. Es ermöglicht somit eine einfache und schnelle Montage.
Das scharfe, selbstschneidende Gewinde des GK ermöglicht eine sichere, formschlüssige Befestigung. Dadurch wird eine hohe Tragfähigkeit erreicht.
Durch die kurze Dübellänge wird nur ein geringer Platzbedarf hinter der Platte benötigt. Somit ist der GK auch bei unbekannter Plattendicke und Hohlraumtiefe einsetzbar.
Durch den Kreuzschlitz im Dübelkopf lässt sich der GK auch ohne Eindrehwerkzeug wie eine Schraube demontieren.
Der GK kann mit unterschiedlichsten Schrauben, Haken und Ösen verwendet werden. Dies eröffnet ein breites Anwendungsgebiet.

Funktionsweise / Montage

Der Gipskartondübel GK ist geeignet für die Vorsteckmontage.
Der GK wird mit dem beigefügten Setzwerkzeug oberflächenbündig in die Gipskartonplatte eingedreht. Das Überdrehen des Dübels ist zu vermeiden. Deshalb ist bei Verwendung von Akkuschraubern das Eindrehmoment zu begrenzen.
Ab 15 mm Plattendicke mit dem Setzwerkzeug vorbohren.
Nicht geeignet für Gipsfaserplatten sowie geflieste Gipskartonplatten.

Montage GK
