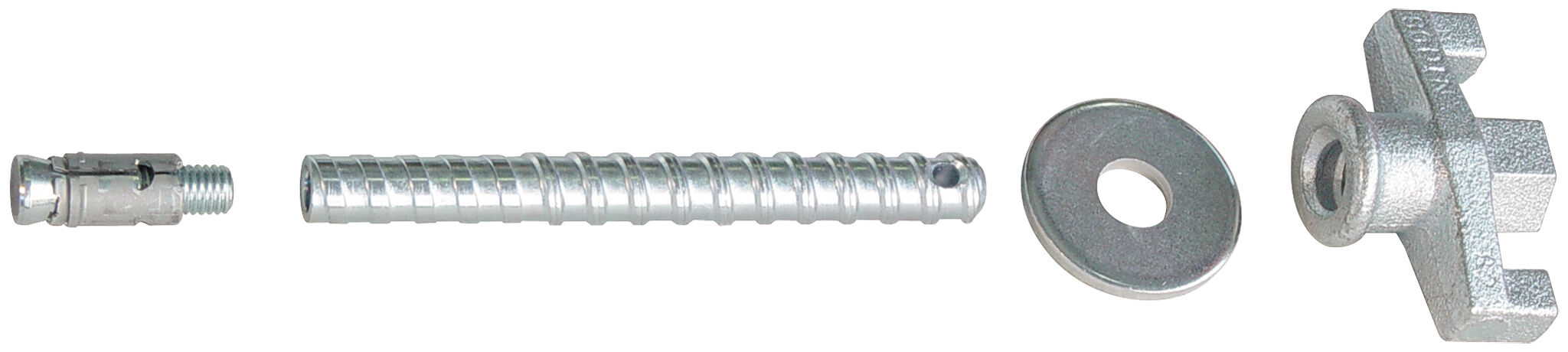

fischer Diamantbohrgerätebefestiger FDBB 16/200 Set

Das wiederverwendbare Befestigungssystem für Diamantbohrgeräte.

Art.-Nr. 554060
Top Features
  • Lösbare Schraubverbindung zur Wiederverwendbarkeit des Befestigers.
  • Aktives Nachspreizverhalten für hohe Sicherheit.
  • Robuster, wiederverwendbarer Spindelbolzen.
Lokal bei Händler kaufen

Produktbeschreibung

Das fischer Diamantbohrgerätebefestiger-Set FDBB eignet sich für die temporäre Befestigung von Diamant- und Kernbohrgeräten sowie Diamantsägen. Das Befestigungs-Set besteht aus einem wiederverwendbaren Spindelbolzen mit Spannmutter und Unterlegscheibe. Die lösbare Schraubverbindung zwischen Spreizelement und Spindel ermöglicht eine einfache Demontage sowie die Wiederverwendbarkeit des Spindelbolzens. Das Spreizelement bleibt bei der Demontage des Spindelbolzens im Bohrloch zurück. Der Spindelbolzen wird erneut mit einem Spreizelement komplettiert und kann wiederverwendet werden.
Vorteile
  • Die lösbare Schraubverbindung zwischen Spreizelement und Spindel ermöglicht eine einfache Demontage sowie die Wiederverwendbarkeit des Spindelbolzens.
  • Der robuste, wiederverwendbare Spindelbolzen gewährleistet eine lange Nutzungsdauer.
  • Das Wirkprinzip des Bolzenankers ermöglicht ein aktives Nachspreizverhalten und bietet dadurch hohe Sicherheit.
  • Der große Stahlquerschnitt sorgt für hohe Querkrafttragfähigkeit und so für hohe Sicherheit bei ruckartigem Stillstand der Bohrkrone.

Anwendung und Zulassung

Anwendungen
  • Diamant- und Kernbohrgeräte
  • Diamantsägen
Baustoffe
Geeignet für:
  • Beton C12/15 bis C50/60, ungerissen
  • Naturstein mit dichtem Gefüge
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Montageanleitung

Funktionsweise / Montage
  • Der FDBB ist geeignet für die Vor- und Durchsteckmontage.
  • Den Spindelbolzen vor der Montage mit einem Spreizelement komplettieren.
  • Den FDBB durch die Fußplatte des Bohrgerätes mit einem Hammer in das Bohrloch eintreiben.
  • Beim Anziehen der Spannmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
  • Das Spreizelement bleibt bei der Demontage des Spindelbolzens im Bohrloch zurück. Der Spindelbolzen wird erneut mit einem Spreizelement komplettiert und kann wieder verwendet werden.
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild

Technische Daten

Technische Daten

Bohrernenndurchmesser 16 [mm]
Bohrernenndurchmesser 16 [mm]
Min. Bohrlochtiefe bei Durchsteckmontage 85 [mm]
Schlüsselweite 27 [mm]
Inhalt 1 Spreizelement 16 SE, 1 Spindelbolzen 16/260/360, 1 U-Scheibe, 1 Spannmutter
Menge 1 [St.]
GTIN (EAN-Code) 4048962389753
