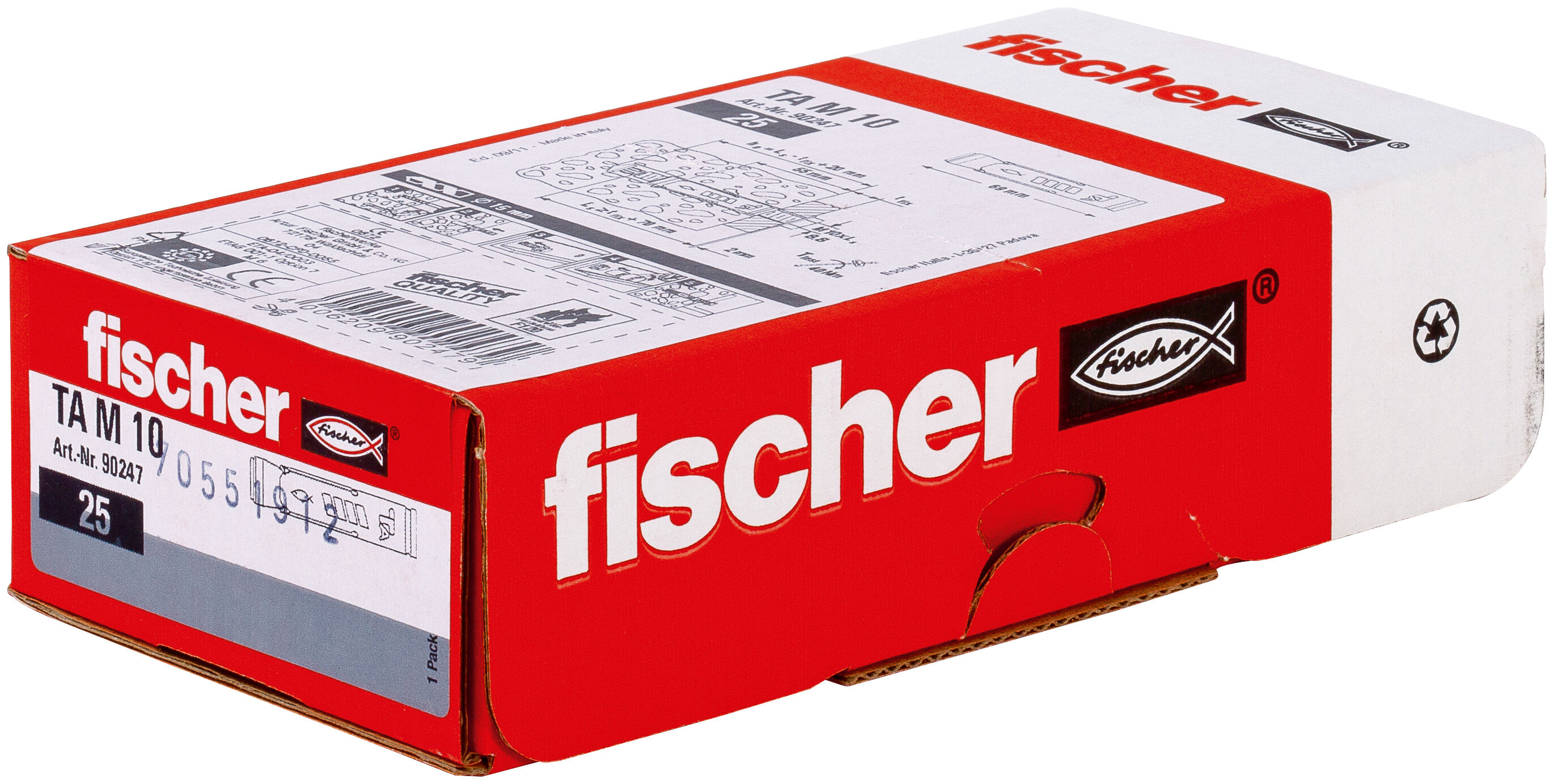

Verpackung
Anwendungsbild
Anwendungsbild
1   1

fischer Schwerlastanker TA M10

Der montagefreundliche Innengewindeanker mit geringen Rand- und Achsabständen für Befestigungen in ungerissenem Beton.

Art.-Nr. 90247
Top Features
  • Einfache Montage durch geringe Setzenergie.
  • Geringe Achs- und Randabstände durch gleichmäßige Lasteinleitung.
  • Oberflächenbündige Montage durch lösbare Schraubverbindungen.
  • Hohe Flexibilität durch Verwendung handelsüblicher Schrauben und Gewindestangen.
  • ETA-Zulassung für ungerissenen Beton.
Lokal bei Händler kaufen

Produktbeschreibung

Der fischer Schwerlastanker TA M ist ein Innengewindeanker aus galvanisch verzinktem Stahl für die Vorsteckmontage. Bei der Montage wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Kunststoffkappe schützt das Gewinde vor Verschmutzung. Dieses bleibt dadurch gängig. Der Schwerlastanker ist ideal für die Befestigung von Absturzsicherungen, Anlagen und Maschinen in ungerissenem Beton.
Vorteile
  • Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
  • Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Dadurch kann der TA M sehr flexibel verwendet werden.
  • Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
  • Die rote Kunststoffkappe schützt vor Verschmutzung des Gewindes und sichert so dessen Gängigkeit.

Anwendung und Zulassung

Anwendungen
  • Stahlkonstruktionen
  • Handläufe
  • Konsolen
  • Leitern
  • Kabeltrassen
  • Maschinen
  • Treppen
  • Tore
  • Fassaden
  • Abstandskonstruktionen
Baustoffe
Zugelassen für:
  • Beton C20/25 bis C50/60, ungerissen
Auch geeignet für:
  • Beton C12/15
  • Naturstein mit dichtem Gefüge
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassung

  • ETA-04/0003
  • DoP 0263
  • DoP No. 0050

Montageanleitung

Funktionsweise / Montage
  • Der TAM ist geeignet für die Vorsteckmontage.
  • Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
  • Für eine korrekte Montage muss sich der Vorsteckanker TA M am Anbauteil abstützen können oder die Gewindestange gekontert sein.
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild

Technische Daten

Technische Daten

ETA-Zulassung
Bohrernenndurchmesser 15 [mm]
Dübellänge 69 [mm]
Gewinde M10 [mm]
Verpackungsvariante Faltschachtel
Menge 25 [St.]
GTIN (EAN-Code) 4006209902479
Legende   =  Zulassung vorhanden

Dokumente zum Download

Zulassungen und Anerkennungen

Titel Typ Erstellung Gültig bis
ETA - Europäische Technische Bewertung (PDF, 2 MB) ETA-04/0003 12.06.2018
DOP - Declaration of Performance (PDF, 2 MB) DoP 0263 12.01.2021
DOP - Declaration of Performance (PDF, 1 MB) DoP No. 0050 19.06.2018
