Art.-Nr. 557765

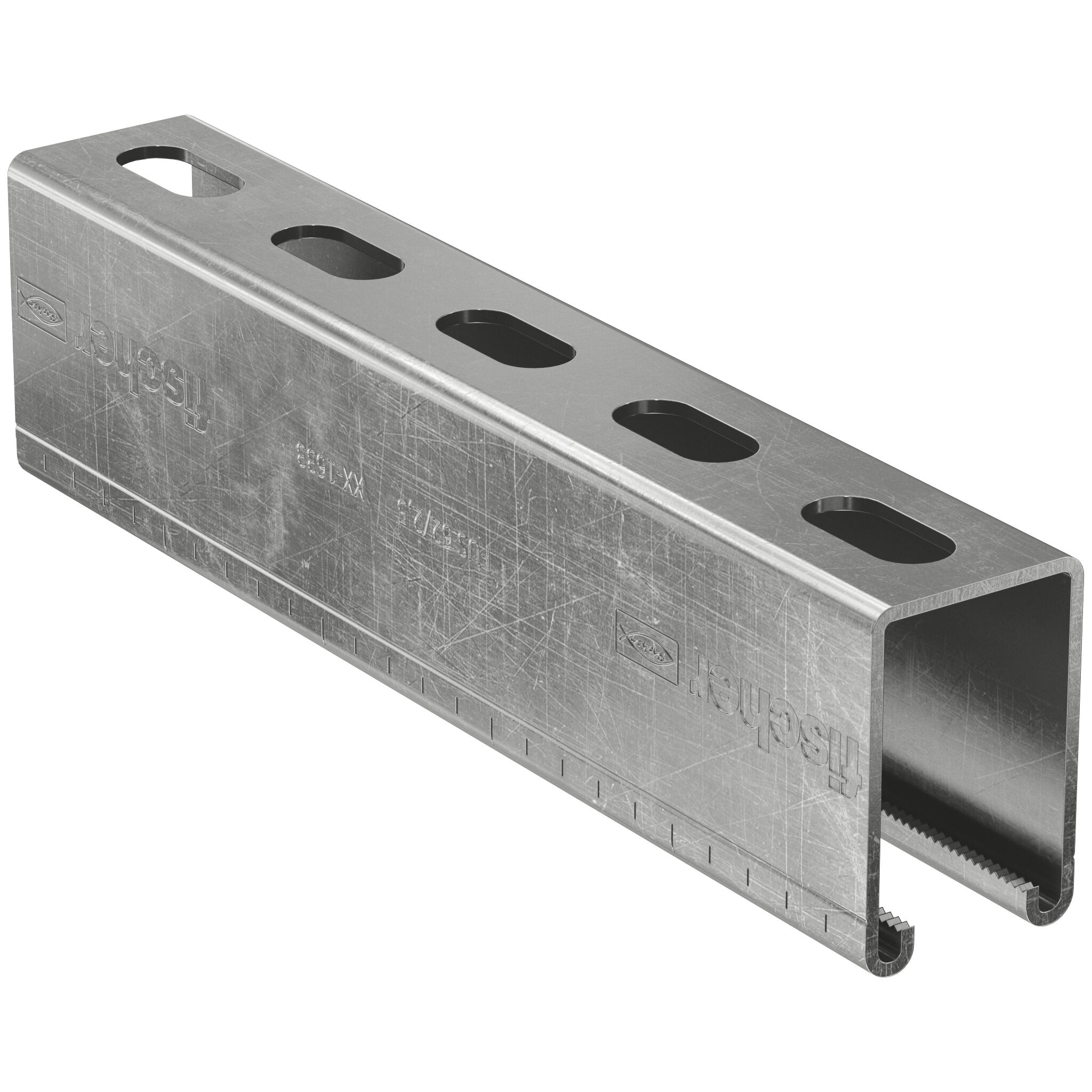

fischer Montageschiene FUS 62/2,5 - 6 m nicht rostender Stahl A4

Top Features

Hochkorrosionsbeständiger Stahl A4.
Skalierung auf den Montageschienen.
Langlöcher für mehr Montageflexibilität.

Das universelle und vollständige Montageschienensystem für ein breites Anwendungsfeld.

Vorteile

Der Brandprüfbericht nach MLAR/EN13501 garantiert objektiv geprüfte Funktionssicherheit.
Die Schienengrundgeometrie gewährleistet die Verwendung des umfangreichen Zubehörsortiments für alle Schienenabmessungen.
Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt zur Aufnahme hoher Querlasten wie z. B. bei der vertikalen Montage.
Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung.
Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Anbauteile bei der Montage.

Die hochwertige fischer Montageschiene FUS A4 ist eine U-Profil-Montageschiene zur Herstellung von sicheren horizontalen und vertikalen Installationen. Ermöglicht die schnelle und rationelle Befestigung von Rohrsträngen und Tragkonstruktionen. Die Schienengeometrie gewährleistet die Verwendung des umfangreichen fischer Zubehörsortiments. Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt bei vertikalen Montagen und hohen Querlasten. Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung. Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Bauteile. Langlöcher in der Schiene ermöglichen mehr Flexibilität bei der Montage der Anbauteile.

Eigenschaften

Werkstoff: Edelstahl A4 (Werkstoff-Nr. 1.4401)

Länge ( l )	6.000 mm
Profilgewicht	6,55 kg/m
Brandschutz geprüft	Ja
Stärke ( S )	2,5 mm
Profilquerschnitt	8,09 cm²
Trägheitsmoment ( l_y )	111 cm4
Trägheitsmoment ( l_z )	25,8 cm4
Widerstandsmoment ( W_y )	17,9 cm³
Widerstandsmoment ( W_z )	12,58 cm³
Max. empfohlene Last bei 1m Länge ( F_empf )	11,45 kN
Max. empfohlene Last bei 2m Länge ( F_empf )	5,72 kN
Max. empfohlene Last bei 3m Länge ( F_empf )	3,8 kN
Menge	1 Stück
GTIN (EAN-Code)	4048962403060

Brandprüfung Untersuchungsbericht

pdf, GS 3.2/14-175-4

Gutachterliche Stellungnahme zu Tragfähigkeit und Verformungsverhalten der fischer Montageschienen FUS und der fischer Konsole FCA in den Größen 41 und 62

Gültig ab 16.04.2019
bis 16.04.2025
