fischer Montageschiene FUS 41D/2,5 - 6 m feuerverzinkt

Name: fischer Montageschiene FUS 41D/2,5 - 6 m feuerverzinkt
Brand: fischer

Produktvarianten

Bilddaten herunterladen

Top Features

Feuerverzinkt.
Skalierung auf den Montageschienen.
Langlöcher für mehr Montageflexibilität.
Aufgeschweißte Doppelschiene.

Art.-Nr. 077355
FEC 41 B
Art.-Nr. 542733
PFCN 41 zl
Art.-Nr. 538016
FCA 41D/2,5 - 750 fvz
Art.-Nr. 542725
PFFF 4L zl
Art.-Nr. 559768
FCN Clix M 8 fvz
Art.-Nr. 542716

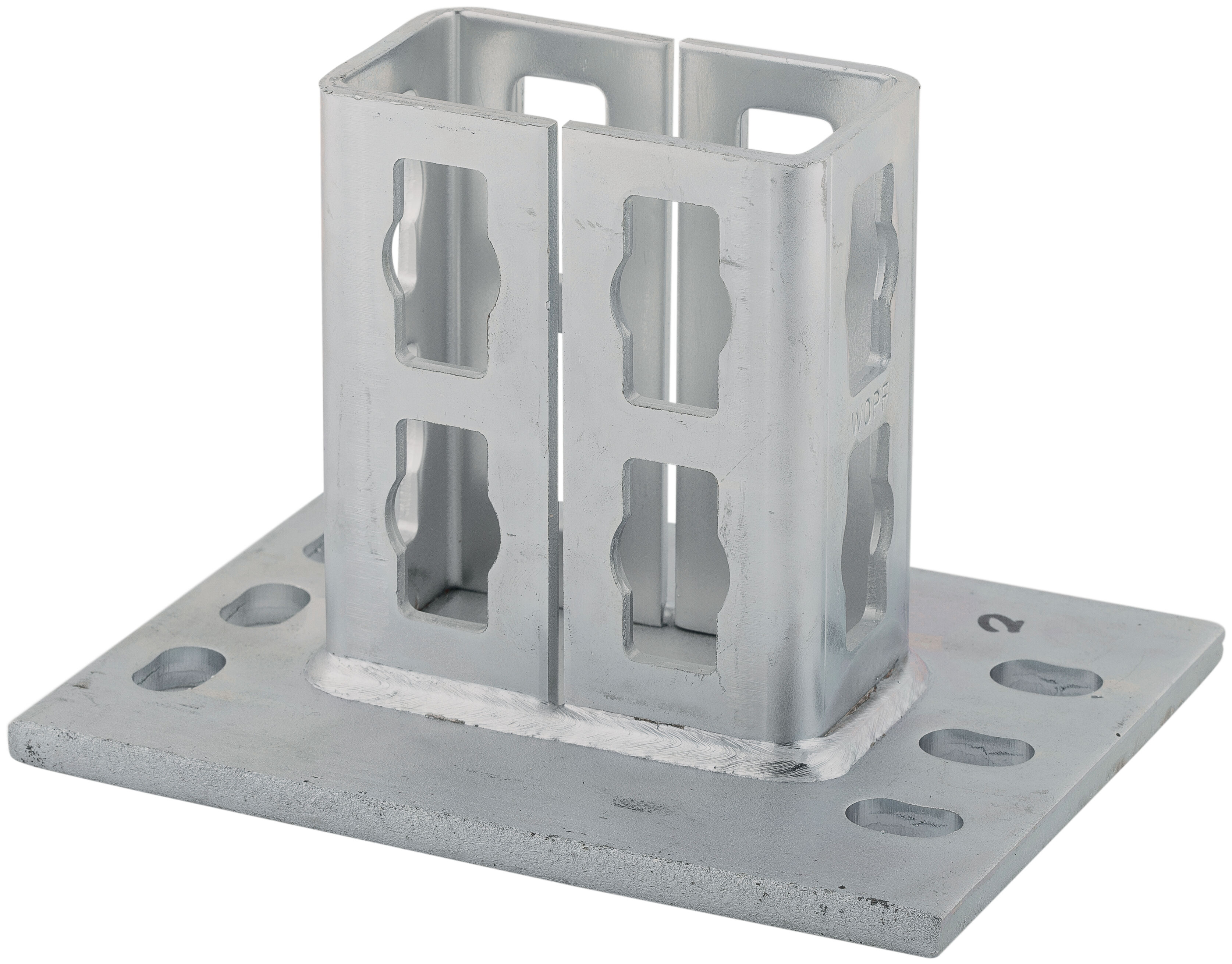

PSF 82 zl
Art.-Nr. 542719
PFUF OC zl

Das universelle und vollständige Montageschienensystem für ein breites Anwendungsfeld.

Vorteile

Die Schienengrundgeometrie gewährleistet die Verwendung des umfangreichen Zubehörsortiments für alle Schienenabmessungen.
Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt zur Aufnahme hoher Querlasten wie z. B. bei der vertikalen Montage.
Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung.
Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Anbauteile bei der Montage.

Die hochwertige fischer Montageschiene FUS 41D/2,5 - 6 m fvz, ist eine C-Profil-Montageschiene zur Herstellung von sicheren horizontalen und vertikalen Installationen. Ermöglicht die schnelle und rationelle Befestigung von Rohrsträngen und Tragkonstruktionen. Länge 6000 mm. Die Schienengeometrie gewährleistet die Verwendung des umfangreichen fischer Zubehörsortiments. Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt bei vertikalen Montagen und hohen Querlasten. Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung. Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Bauteile. Langlöcher in der Schiene ermöglichen mehr Flexibilität bei der Montage der Anbauteile.

Eigenschaften

Werkstoff: Stahl S235JR (Werkstoff-Nr. 1.0037) nach DIN EN 10025
Verzinkung: feuerverzinkt

Länge ( L )	6.000 mm
Profilgewicht	4,89 kg/m
Stärke ( S )	2,5 mm
Profilquerschnitt	6 cm²
Trägheitsmoment ( l_y )	35,01 cm⁴
Trägheitsmoment ( l_z )	17,9 cm⁴
Widerstandsmoment ( W_y )	8,76 cm³
Widerstandsmoment ( W_z )	8,78 cm³
Max. empfohlene Last bei 1m Länge ( F_empf )	6,58 kN
Max. empfohlene Last bei 2m Länge ( F_empf )	3,28 kN
Max. empfohlene Last bei 3m Länge ( F_empf )	1,96 kN
Menge	1 Stück
GTIN (EAN-Code)	4048962257267
