Art.-Nr. 90265

GTIN (EAN-Code): 4006209902653

fischer Schwerlastanker TA M8 BP

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Einfache Montage durch geringe Setzenergie.
Geringe Achs- und Randabstände durch gleichmäßige Lasteinleitung.
Einbruch- und diebstahlgeschützte Befestigung.

Art.-Nr. 549932
Quattric II 12/110/165 S
Art.-Nr. 531803
SDS Plus II 12/110/160

Der montagefreundliche Durchsteckanker mit Abreisskopf für Befestigungen in ungerissenem Beton.

Vorteile

Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Dadurch kann der TA M-T sehr flexibel verwendet werden.
Die Version TA M‑BP mit Abrisskopf erschwert die Demontage des Anbauteils für die Verwendung als Diebstahl- bzw. Einbruchschutz.
Die lösbare Schraubverbindung erlaubt die oberflächenbündige Demontage.

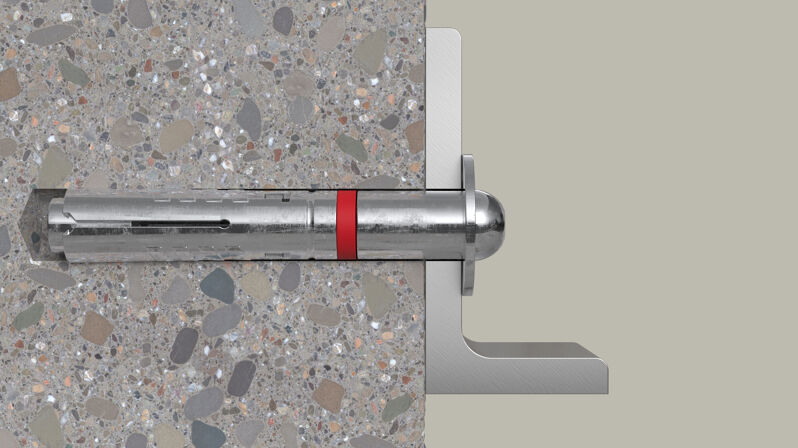

Der fischer Schwerlastanker TA M-T BP ist ein Durchsteckanker aus galvanisch verzinktem Stahl für die zeitsparende Durchsteckmontage. Bei der Montage wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der Sechskantkopf wird dabei so lange angezogen, bis dieser kontrolliert abreißt. Der Schwerlastanker ist ideal für die Befestigung von diebstahlgefährdeten Gegenständen wie Sitzbänken oder Fahrradständern im öffentlichen Raum oder von Schutzgittern.

Bohrernenndurchmesser( d₀ )	12 mm
Ankerlänge( l )	84 mm
Gewinde( M )	M8
Schlüsselweite	13 mm
U-Scheibe (Außendurchmesser x Dicke)	24 x 2 mm
Min. Bohrlochtiefe bei Durchsteckmontage( h₂ )	95 mm
Verankerungstiefe( h_ef )	45 mm
Max. Dicke des Anbauteils( t_fix )	25 mm
Material	Galvanisch verzinkter Stahl
Nutzlänge	25 mm
Werkstoff Anker	Stahl
Werkstoffgüte Anker	sonstige
Oberflächenschutz Anker	galvanisch/elektrolytisch verzinkt
Schraubsystem	Sechskant
Produkttyp	Schwerlastanker
Umgebung	Innenbereich
Profi / DIY	Profi
Menge	50 Stück
GTIN (EAN-Code)	4006209902653
