Art.-Nr. 90246

GTIN (EAN-Code): 4006209902462

fischer Schwerlastanker TA M8

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Einfache Montage durch geringe Setzenergie.
Geringe Achs- und Randabstände durch gleichmäßige Lasteinleitung.
Oberflächenbündige Montage durch lösbare Schraubverbindungen.
Hohe Flexibilität durch Verwendung handelsüblicher Schrauben und Gewindestangen.
ETA-Zulassung für ungerissenen Beton.

Art.-Nr. 549932
Quattric II 12/110/165 S
Art.-Nr. 531803
SDS Plus II 12/110/160

Der montagefreundliche Innengewindeanker mit geringen Rand- und Achsabständen für Befestigungen in ungerissenem Beton.

Vorteile

Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Dadurch kann der TA M sehr flexibel verwendet werden.
Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
Die rote Kunststoffkappe schützt vor Verschmutzung des Gewindes und sichert so dessen Gängigkeit.

Der fischer Schwerlastanker TA M ist ein Innengewindeanker aus galvanisch verzinktem Stahl für die Vorsteckmontage. Bei der Montage wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Kunststoffkappe schützt das Gewinde vor Verschmutzung. Dieses bleibt dadurch gängig. Der Schwerlastanker ist ideal für die Befestigung von Absturzsicherungen, Anlagen und Maschinen in ungerissenem Beton.

ETA-Zulassung
Bohrernenndurchmesser( d₀ )	12 mm
Ankerlänge( l )	56 mm
Innengewinde( M )	M8
Gewinde( M )	M8
Min. Bohrlochtiefe( h₁ )	70 mm
Verankerungstiefe( h_ef )	45 mm
Material	Galvanisch verzinkter Stahl
Prüfzeichen / Zulassungen	ETA - Europäisch Technische Bewertung
Schraubsystem	sonstige
Produkttyp	Schwerlastanker
Umgebung	Innenbereich

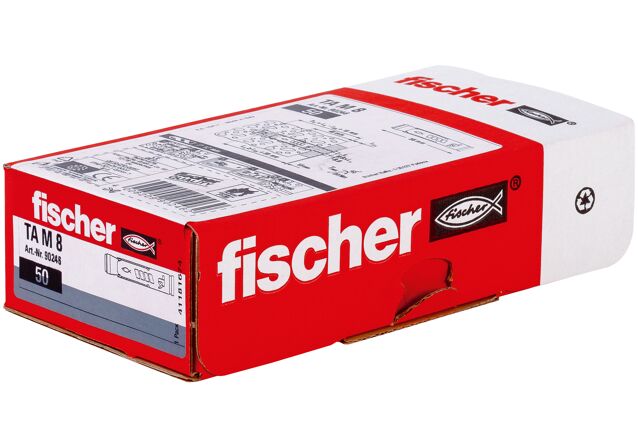

Verpackungsvariante	Faltschachtel
Profi / DIY	Profi
Menge	50 Stück
GTIN (EAN-Code)	4006209902462
