Art.-Nr. 68064

GTIN (EAN-Code): 4006209680643

fischer Clipschelle FC 12 - 16 GR grau

Produktvarianten

Bilddaten herunterladen

Top Features

Flexible Aufnahme für verschiedene Kabel- und Rohrdurchmesser. Das reduziert Lagerkapazität.
Flexible Befestigung mit C-Profil-Schiene oder fischer Nageldübel N 5.
Aus hochwertigem Nylon ohne Halogene.
Koppelung von bis zu drei Rohrclips. Das spart zusätzliches Bohren.
Bis -40 °C temperaturbeständig.

Die flexible Clipschelle für unterschiedliche Durchmesser.

Vorteile

Die flexible Aufnahme der Clipschelle sorgt für einen sicheren Halt unterschiedlicher Kabel- und Rohrdurchmesser und reduziert die Anzahl an benötigten Produkten.
Die Clipschelle FC kann sowohl mit N-5-Nageldübeln als auch in 11 mm-C-Profilschienen installiert werden und ist somit sehr flexibel einsetzbar.

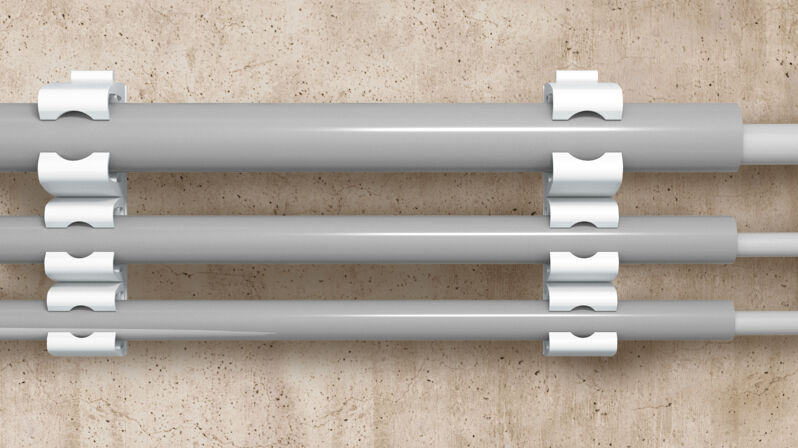

Zwei weitere Clipschellen können seitlich an eine bereits befestigte Clipschelle gekoppelt werden. Dies spart Montagezeit und Material.
Das langlebige Nylonmaterial ist halogenfrei, ermöglicht den ganzjährigen Einsatz auch bei Frost und sorgt so für hohe Sicherheit.

Die fischer Clipschelle FC GR ist eine Befestigungslösung, um Kabel und Rohre mit verschiedenen Durchmessern aufzunehmen. Die Clipschelle kann in 11-mm-C-Profil-Schienen oder mit dem fischer Nageldübel N 5 installiert werden. Beim Einschlagen des Nageldübel N spreizt die Nagelschraube die Dübelhülse gegen die Bohrlochwandung. Danach werden die Kunststoff-Isolierrohre oder die Kabel in die Clipschelle eingelegt. Die Vorspannung der Clipschelle hält die Rohre und Kabel sicher - auch bei extremen Temperaturen von -40 ° bis +80 °C.

Anwendungen

Zur thermisch getrennten Befestigung von:

Flexiblen und starren Kunststoff-Isolierrohren

Baustoffe

Bei Verwendung von Nageldübel N:

Beton
Hochlochziegel
Hohlblock aus Leichtbeton
Kalksandlochstein
Kalksandvollstein
Mauerziegel
Naturstein
Porenbeton
Vollgips-Platten
Vollstein aus Leichtbeton

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Funktionsweise / Montage

Die Clipschelle FC ist auf die Befestigung mit N 5 Nageldübeln abgestimmt.
Der Nageldübel N wird beim Einschlagen der Nagelschraube gespreizt und hält durch Anpressdruck an der Bohrlochwandung.
Anschließend werden die Kabel oder Rohre in die Clipschelle FC eingelegt. Die Vorspannung der Clipschelle hält die Kabel oder Rohre sicher fest.
Temperaturbeständigkeit im montierten Zustand von –40 °C bis +80 °C.

Montage FC

1 / 5

Spannbereich( D )	12 - 16 mm
Mit Mauerdichtung	Nein
Oberflächenschutz	unbehandelt
Ausführung	Ohne Dübel
Produkttyp	Clipschelle
Halogenfrei	Ja
Verpackungsvariante	Faltschachtel
Profi / DIY	DIY, Profi
Ausführung	Ohne Dübel
Material	Polyamid / Nylon
Geeignet für	Kunststoffrohre, Metallrohre
Menge	50 Stück
GTIN (EAN-Code)	4006209680643
