fischer ZYKON-Bolzenanker FZA 18 x 80 M12/55 R nichtrostender Stahl

Name: fischer ZYKON-Bolzenanker FZA 18 x 80 M12/55 R nichtrostender Stahl
Brand: fischer

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Maximale Sicherheit durch formschlüssige Verbindung.
Geringe Rand- und Achsabstände durch spreizdruckfreie Installation.
Schnelle Montage ohne Werkzeugwechsel. Das spart Zeit und Kosten.
Kräfteschonende Montage mit geringer Setzenergie.
ETA-Zulassung für gerissenen Beton und Feuerwiderstandsklasse R 120.

Art.-Nr. 060634
FZUB 18 x 80
Art.-Nr. 044640
FZE 18 plus

Das Befestigungssystem aus nichtrostendem Stahl mit höchster Sicherheit in gerissenem Beton.

Vorteile

Die spezielle ZYKON-Hinterschnitttechnik ermöglicht eine formschlüssige Verbindung und sorgt für maximale Sicherheit auch in großen Rissen.
Die nahezu spreizdruckfreie Installation des Ankers ermöglicht kleine Achs- und Randabstände und damit eine flexible Verwendung.
Der Spezialbohrer FZUB ermöglicht eine schnelle Montage durch die Erstellung des Hinterschnitts ohne Werkzeugwechsel.
Die Bohrlochgeometrie sorgt für eine sehr geringe Setzenergie und so für eine kräfteschonende Montage.

Der fischer ZYKON-Bolzenanker FZA ist ein Anker aus nichtrostendem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der Vorsteckmontage gesetzt. Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Bolzenanker FZA ist ideal, um Fassaden, Geländer und Stahlkonstruktionen im Außenbereich in gerissenem Beton zu befestigen.

Anwendungen

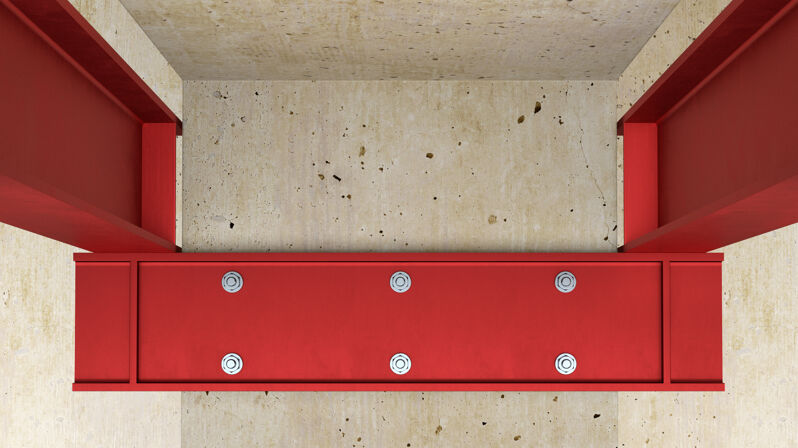

Stahlbaukonstruktionen
Geländer
Konsolen
Maschinen
Treppen
Tore
Fassaden

Baustoffe

Zugelassen für:

Beton C20/25 bis C50/60, gerissen und ungerissen

Geeignet für:

Beton C12/15
Naturstein mit dichtem Gefüge

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-98/0004
DoP No. 0208
3023222
Z-21.1-2008
BZS D 06-605

Funktionsweise / Montage

Der FZA ist für die Vorsteckmontage geeignet.
Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse mit dem Setzwerkzeug FZE Plus über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt.

Montageanleitung als PDF ansehen

Vorsteckmontage FZA

1 / 8

Durchsteckmontage FZA-D

1 / 8

ETA-Zulassung
DIBt-Zulassung
Zugehöriger Bohrer FZUB	18 x 80
Zugehöriges Setzwerkzeug	FZE 18 plus
Bohrernenndurchmesser( d₀ )	18 mm
Ankerlänge( l )	156 mm
Max. Dicke des Anbauteils( t_fix )	55 mm
Gewinde( M )	M12
Schlüsselweite	19 mm
Verpackungsvariante	Faltschachtel
Menge	10 Stück
GTIN (EAN-Code)	4006209607671
