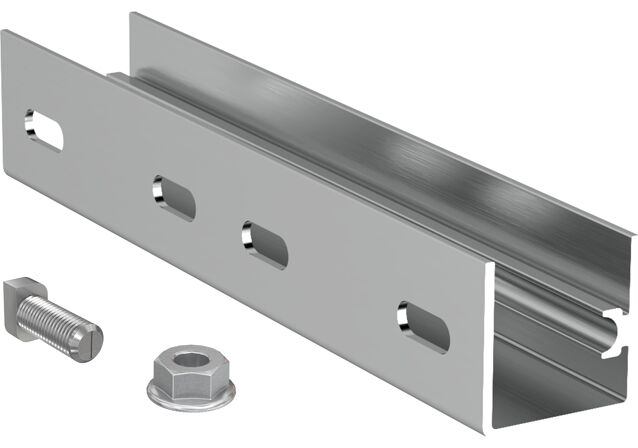

fischer Profilverbinder SolarFish H44 AL, ALuminium

Produktvarianten

Bilddaten herunterladen

Top Features

Einfache, sichere und schnelle Montage ohne Selbstbohrschrauben
Erleichterte Positionierung durch das Produktdesign
Stabile Verbindung zwischen zwei SolarFish H44 Schienen mit nur einem Schienenverbinder
Die benötigten Zubehörteile für die Montage sind bereits im Set enthalten

Aluminiumverbinder für SolarFish H44 AL-Schienen.

Vorteile

Durch den U-förmigen Querschnitt der Verbindung lassen sich die beiden Schienen leicht einstecken.
Die Schwalbenschwanzverbindung erleichtert die Montage, indem sie die korrekte Einfügeposition der Verbindung in die Schienen klar und schnell anzeigt.
Die mittige Markierung hilft dabei, die richtige Position der Schienen zu ermitteln.
Der Verbinder gewährleistet eine feste und sichere Verbindung zwischen den Schienen.
Die Befestigung zwischen dem Verbinder und den Schienen muss mit RHS 8-Schrauben und geflanschten Sechskantmuttern MU F M8 erfolgen, kompatibel mit den meisten fischer Solarprodukten.

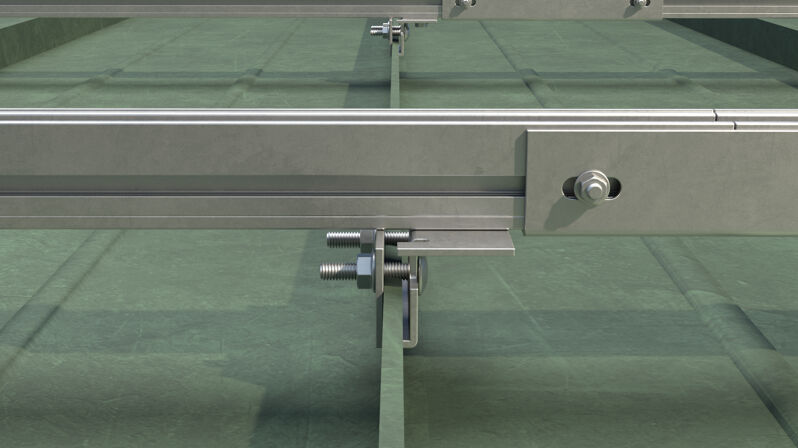

Mit dem SolarFish H44 AL Verbinder können zwei Solarschienen des Typs SolarFish H44 miteinander verbunden werden. Dank seines Designs können die beiden Schienen leicht in den Verbinder eingelegt werden und mit Hilfe der Rille in der Mitte der Außenseite und der Schwalbenschwanzverbindung können sie schnell und einfach positioniert werden.

Eigenschaften

Aluminiumlegierung AW 6063 T6 gemäß EN 755-2:2013.
Bitte beachten: Oxidationsflecken gelten als charakteristisch für Aluminium. Dies beeinträchtigt in keiner Weise die Funktionalität des Produkts und fällt nicht unter die Garantie.
Schwarz eloxierte Produkte können aufgrund von Verpackung und Transport leichte Kratzer aufweisen.

Funktionsweise / Montage

Positionieren Sie zwei SolarFish H44 AL Schienen so, dass sie im Verbinder sitzen, indem Sie sie mit der Markierung zentrieren.
Verwenden Sie die Markierung und die Schwalbenschwanzverbindung, um die Schienen einfach im Verbinder zu positionieren.
Befestigen Sie den Verbinder mit vier RHS 8-Schrauben und vier sechseckigen geflanschten MU F M8-Muttern an den Schienen, indem Sie sie mit einem Drehmoment von 15 Nm festziehen.

Montage Profilverbinder SolarFish H44 AL

1 / 6

Länge( L )	250 mm
Profilquerschnitt	3,62 cm²
Gewicht	240 g
Produkttyp	Profilverbinder
Profi / DIY	Profi
Inhalt	10x SolarFish H44 Schienenverbinder AL 80x Flanschmutter MU F M8 A2 80x Hammerkopfschraube RHS 8,0x20 A2
Menge	10 Stück
GTIN (EAN-Code)	8001132119532
