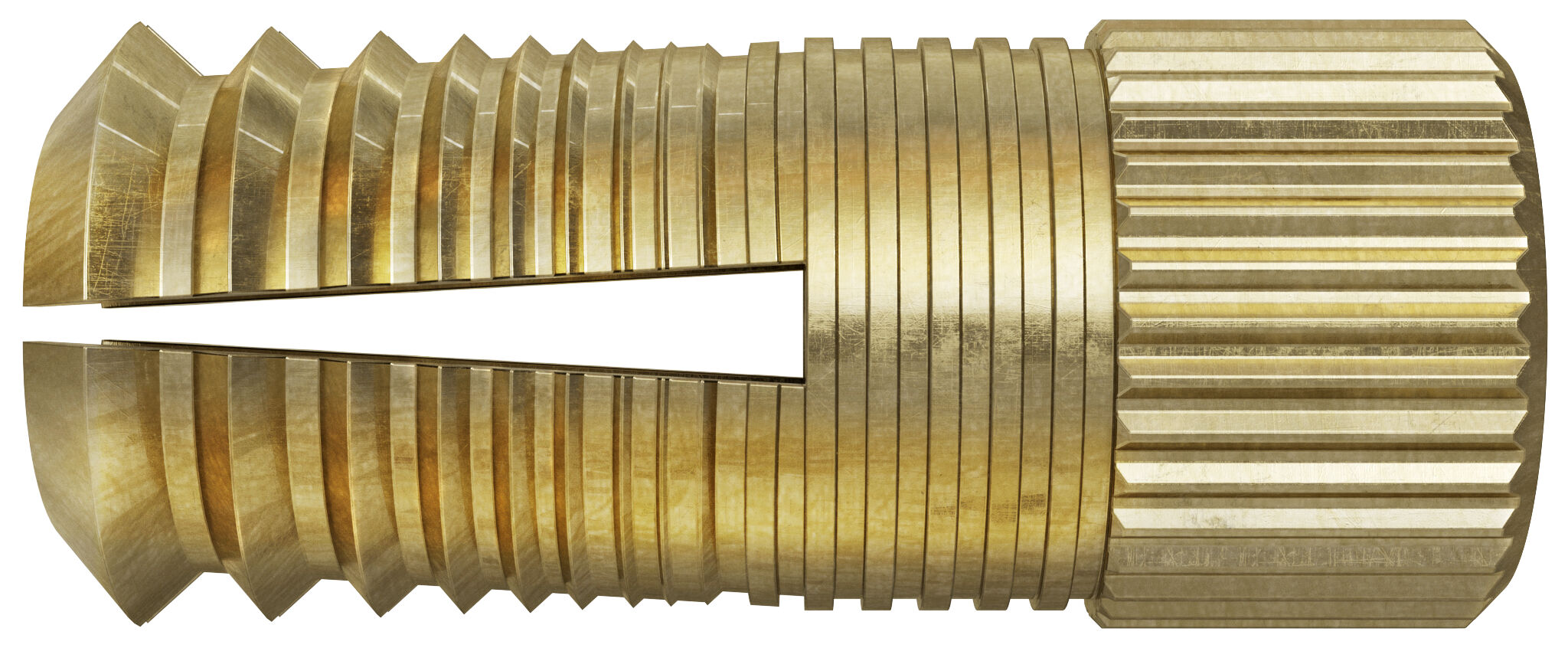

fischer Messingdübel PA 4 M 8/25

Der Messingdübel für dünne Plattenbaustoffe und Vollbaustoffe.

Art.-Nr. 50485
Top Features
  • Ideal für dünne Plattenbaustoffe durch geringe Verankerungstiefe.
  • Kein Mitdrehen durch spezielle Oberflächenstruktur.
  • Hohe Flexibilität durch Verwendung handelsüblicher metrischer Schrauben.
Lokal bei Händler kaufen

Produktbeschreibung

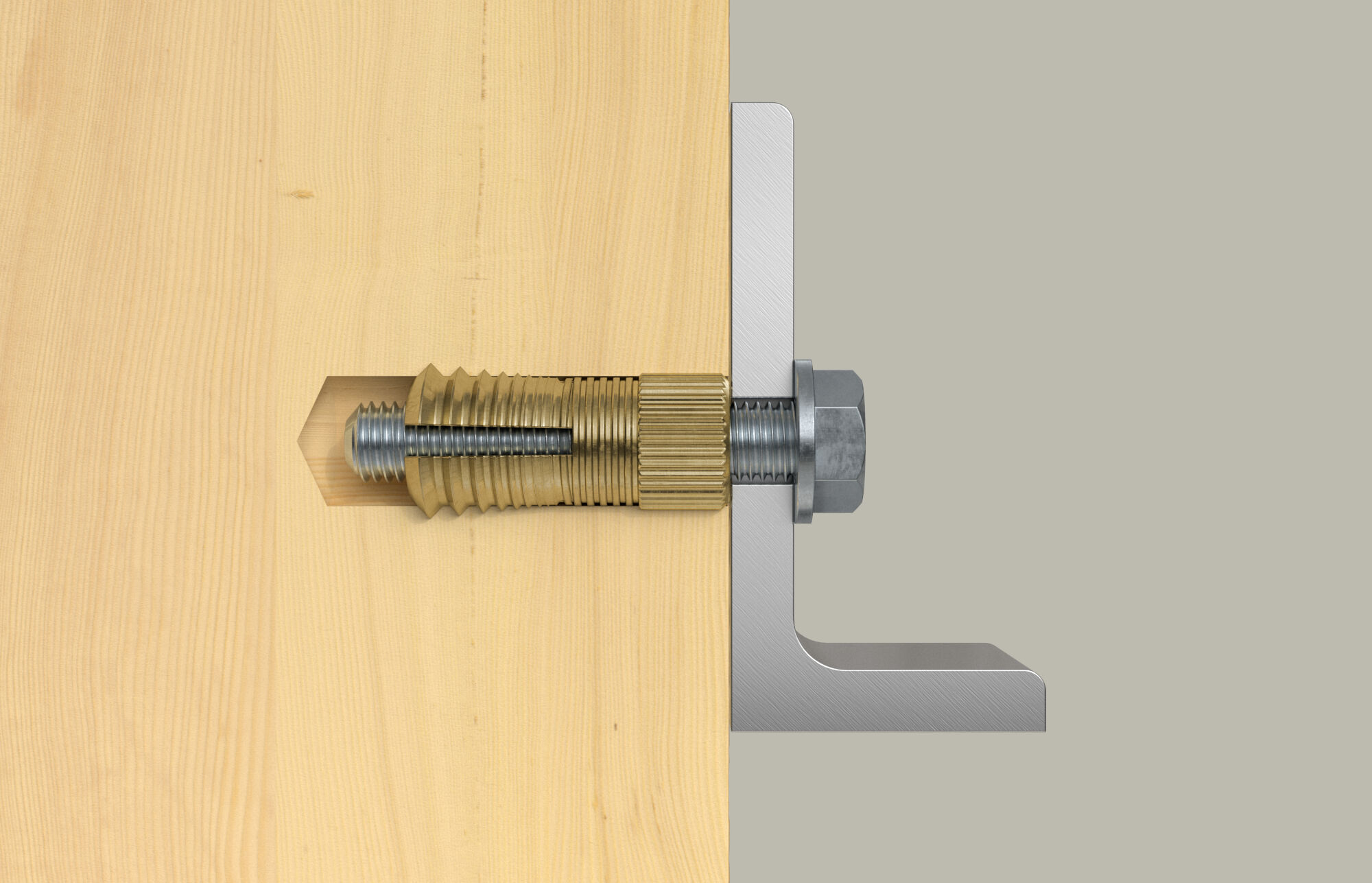

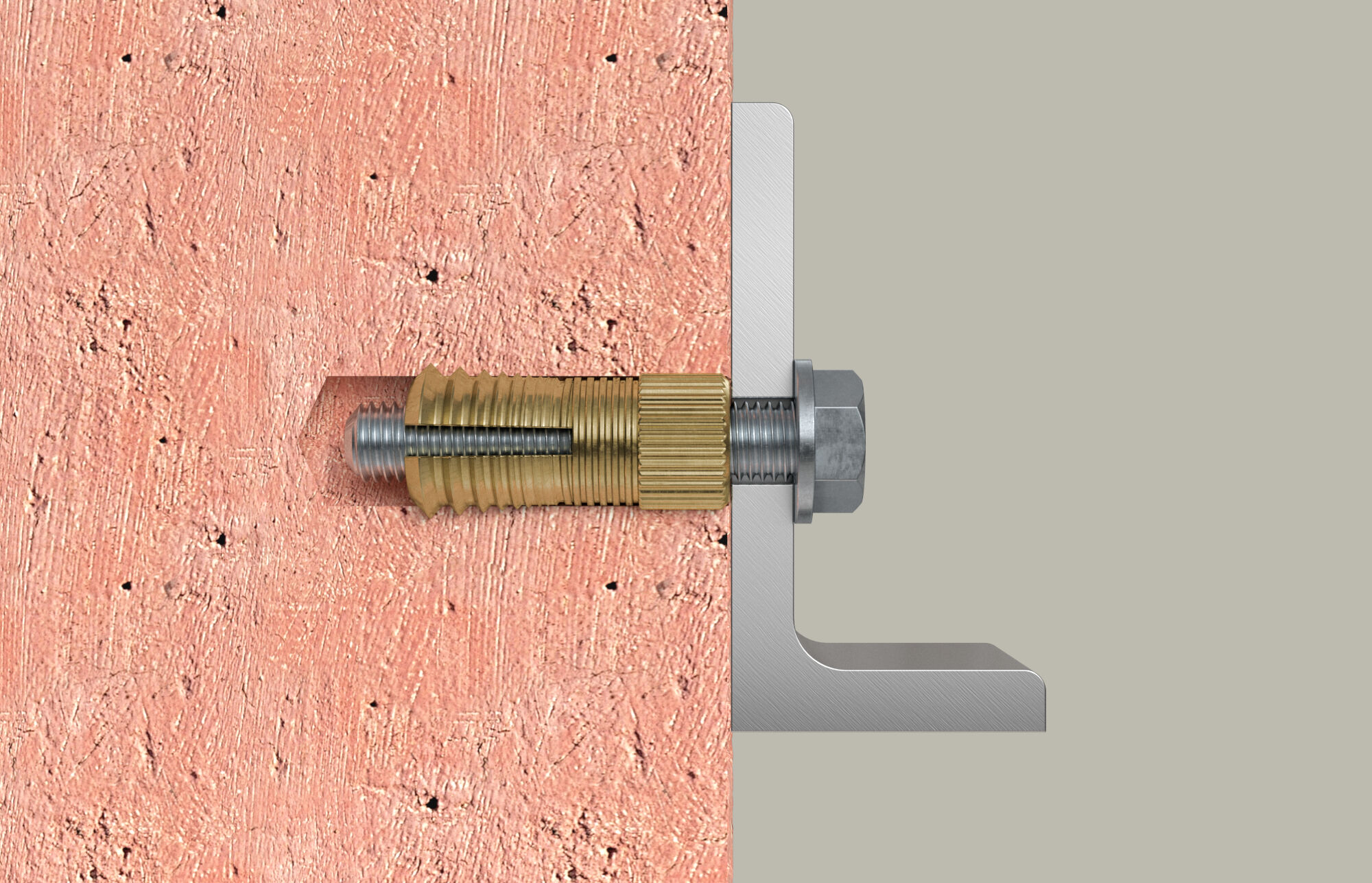

Der fischer Messingdübel PA 4 ist ein Spezialdübel für die Befestigung metrischer Schrauben in dünnen Plattenbaustoffen. Der Messingdübel wird in der Vorsteckmontage gesetzt. Beim Eindrehen der Schraube spreizt der Dübel auf und verankert sich im Baustoff. Der fischer Messingdübel PA 4 ist ideal, um Griffe, Haltewinkel oder Lampen in Holzplattenwerkstoffen, Kunststoffplatten, aber auch in Beton, Vollziegel und Kalksand-Vollstein zu befestigen.
Vorteile
  • Der kurze Messingdübel PA 4 benötigt nur eine sehr geringe Verankerungs-tiefe und ist somit die Lösung für dünne Plattenbaustoffe.
  • Die spezielle Oberflächenstruktur des PA 4 verhindert das Mitdrehen im Bohrloch. Dadurch wird mehr Montagesicherheit erreicht.
  • Das Innengewinde erlaubt die Verwendung handelsüblicher metrischer Schrauben und ermöglicht die ideale Anpassung an die Anwendung.

Anwendung und Zulassung

Anwendungen
  • Griffe
  • Haltewinkel
  • Lampen
Baustoffe
  • Holzplattenwerkstoffe
  • Kunststoffplatten
  • Beton
  • Vollziegel
  • Kalksand-Vollstein
  • Naturstein mit dichtem Gefüge
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Montageanleitung

Funktionsweise / Montage
  • Der PA 4 ist geeignet für die Vorsteckmontage.
  • Das Eindrehen der metrischen Schraube spreizt den Messingdübel im vorderen Bereich auf und verankert ihn dadurch sicher im Untergrund.
  • Bestimmung der Schraubenlänge bei bündigen Dübelmontagen: Dübellänge + Dicke des Anbauteils = mind. Schraubenlänge
Montagebild
Montagebild
Montagebild
Montagebild

Technische Daten

Technische Daten

Bohrernenndurchmesser 10 [mm]
Min. Bohrlochtiefe 25 [mm]
Dübellänge 25 [mm]
Gewinde M8
Einschraubtiefe 25 [mm]
Min. Verankerungstiefe 25 [mm]
Verpackungsvariante Faltschachtel
Menge 50 [St.]
GTIN (EAN-Code) 4006209504857
