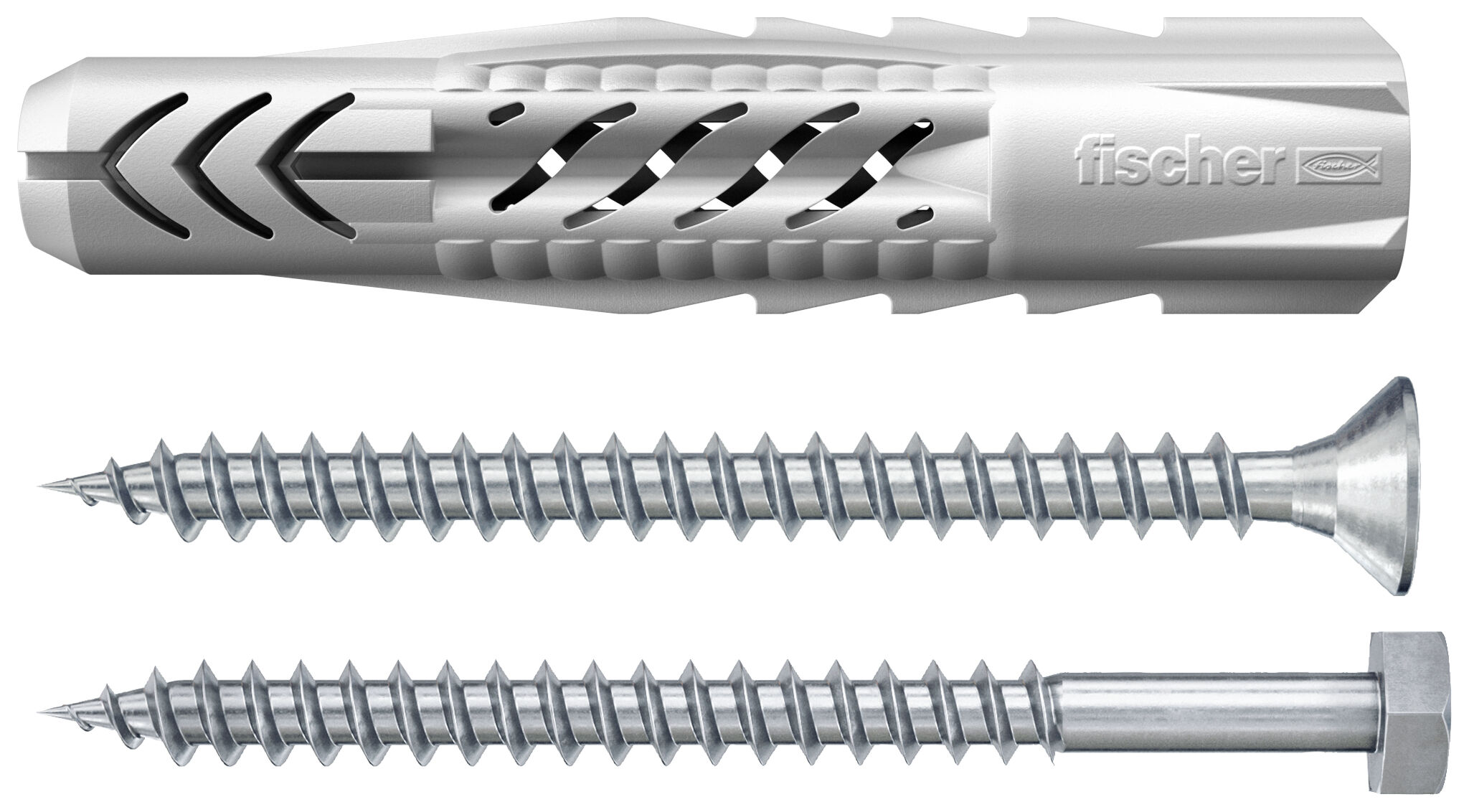

UX S mit Schraube

Produktvarianten

6 Produktvarianten

Bohrernenndurchmesser

Dübellänge

Min. Bohrlochtiefe

Min. Plattendicke

Schraubenabmessung

Min. Einschraubtiefe

Bohrernenndurchmesser( d₀ )	6 mm
Dübellänge( l )	50 mm
Min. Bohrlochtiefe( h₁ )	65 mm
Min. Plattendicke( d_p )	12,5 mm
Schraubenabmessung( d_s x l_s )	4,5x60 mm
Min. Einschraubtiefe( l_E,min )	55 mm
Max. Dicke des Anbauteils( t_fix )	5 mm
Antrieb	PZ2
Produkttyp	Universaldübel mit Schraube
Verpackungsvariante	Blisterkarte
Profi / DIY	DIY
Inhalt	10 x Universaldübel UX 6 x 50 10 x Spanplattenschraube 4,5 x 60
Menge	10 Stück
GTIN (EAN-Code)	4006209908723

Bohrernenndurchmesser( d₀ )	8 mm
Dübellänge( l )	50 mm
Min. Bohrlochtiefe( h₁ )	70 mm
Min. Plattendicke( d_p )	12,5 mm
Schraubenabmessung( d_s x l_s )	5,0x65 mm
Min. Einschraubtiefe( l_E,min )	55 mm
Max. Dicke des Anbauteils( t_fix )	10 mm
Antrieb	PZ2
Produkttyp	Universaldübel mit Schraube
Verpackungsvariante	Blisterkarte
Profi / DIY	DIY
Inhalt	5 x Universaldübel UX 8 x 50 5 x Spanplattenschraube 5,0 x 65
Menge	5 Stück
GTIN (EAN-Code)	4006209908730

Bohrernenndurchmesser( d₀ )	10 mm
Dübellänge( l )	60 mm
Min. Bohrlochtiefe( h₁ )	75 mm
Min. Plattendicke( d_p )	12,5 mm
Schraubenabmessung( d_s x l_s )	8,0x80 mm
Min. Einschraubtiefe( l_E,min )	—
Max. Dicke des Anbauteils( t_fix )	15 mm
Antrieb	SW 13
Produkttyp	Universaldübel mit Schraube
Verpackungsvariante	Blisterkarte
Profi / DIY	DIY
Inhalt	4 x Universaldübel UX 10 x 60 4 x Sechskantschraube 8,0 x 80
Menge	4 Stück
GTIN (EAN-Code)	4006209908747

Bohrernenndurchmesser( d₀ )	10 mm
Dübellänge( l )	60 mm
Min. Bohrlochtiefe( h₁ )	90 mm
Min. Plattendicke( d_p )	12,5 mm
Schraubenabmessung( d_s x l_s )	6,0x85 mm
Min. Einschraubtiefe( l_E,min )	65 mm
Max. Dicke des Anbauteils( t_fix )	20 mm
Antrieb	PZ3
Produkttyp	Universaldübel mit Schraube
Verpackungsvariante	Faltschachtel
Profi / DIY	DIY, Profi
Inhalt	10 x Universaldübel UX 10 x 60 10 x Spanplattenschraube 6,0 x 85
Menge	10 Stück
GTIN (EAN-Code)	4006209947616

Bohrernenndurchmesser( d₀ )	12 mm
Dübellänge( l )	70 mm
Min. Bohrlochtiefe( h₁ )	100 mm
Min. Plattendicke( d_p )	—
Schraubenabmessung( d_s x l_s )	10,0x100 mm
Min. Einschraubtiefe( l_E,min )	—
Max. Dicke des Anbauteils( t_fix )	20 mm
Antrieb	SW 17
Produkttyp	Universaldübel mit Schraube
Verpackungsvariante	Blisterkarte
Profi / DIY	DIY
Inhalt	2 x Universaldübel UX 12 x 70 2 x Sechskantschraube 10,0 x 100
Menge	2 Stück
GTIN (EAN-Code)	4006209908754

Bohrernenndurchmesser( d₀ )	14 mm
Dübellänge( l )	75 mm
Min. Bohrlochtiefe( h₁ )	95 mm
Min. Plattendicke( d_p )	—
Schraubenabmessung( d_s x l_s )	10,0x100 mm
Min. Einschraubtiefe( l_E,min )	—
Max. Dicke des Anbauteils( t_fix )	15 mm
Antrieb	SW 17
Produkttyp	Universaldübel mit Schraube
Verpackungsvariante	Blisterkarte
Profi / DIY	DIY
Inhalt	2 x Universaldübel UX 14 x 75 2 x Sechskantschraube 10,0 x 100
Menge	2 Stück
GTIN (EAN-Code)	4006209908761

Gesehen 6 von 6 Variante(n)

Vorteile

Das universelle Funktionsprinzip (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen. Daher ist der UX die richtige Wahl bei unbekanntem Verankerungsgrund.
Die schrägen Verbindungsstege des UX sorgen für optimale Schraubenführung. Sägezahnförmige Verdrehsicherungen verhindern das Mitdrehen im Bohrloch. Dadurch wird größtmögliche Montagesicherheit gewährleistet.
Befestigungssets mit Schrauben bieten die passende Lösung für alle Anwendungen.

Anwendungen

Baustoffe

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Funktionsweise / Montage

Der UX mit Rand ist geeignet für die Vorsteckmontage, der UX ohne Rand für die Durchsteckmontage.
Beim Eindrehen der Schraube verspreizt der UX im Vollbaustoff und verknotet im Hohlraum.
Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.
Geeignet für Holz- und Spanplattenschrauben sowie Stockschrauben.
Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein und es ist der UX mit Rand zu verwenden.
Der Randabstand muss mindestens eine Dübellänge betragen.

Montage UX
