Art.-Nr. 90872

fischer Universaldübel UX 6 x 50 S mit Schraube

Top Features

Dübel hält in allen Baustoffen.
Dübel verspreizt in Vollbaustoffen.
Maximaler Halt in Loch- und Plattenbaustoffen durch Verknoten.
Optimale Schraubenführung durch schräge Verbindungsstege.
Mit passender Schraube für maximalen Halt.

Der universelle Nylondübel mit Schraube für alle Baustoffe.

Vorteile

Das universelle Funktionsprinzip (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen. Daher ist der UX die richtige Wahl bei unbekanntem Verankerungsgrund.
Die schrägen Verbindungsstege des UX sorgen für optimale Schraubenführung. Sägezahnförmige Verdrehsicherungen verhindern das Mitdrehen im Bohrloch. Dadurch wird größtmögliche Montagesicherheit gewährleistet.
Befestigungssets mit Schrauben bieten die passende Lösung für alle Anwendungen.

Der fischer Universaldübel UX ist ein Kunststoffdübel aus hochwertigem Nylon. Der fischer Universaldübel verspreizt in Vollbaustoffen und verknotet in Hohl- und Plattenbaustoffen für maximalen Halt. Damit ist der fischer UX immer die richtige Wahl - auch bei einem unbekannten Baustoff. In der Version ohne Rand ist der fischer Universaldübel UX für die Durchsteckmontage geeignet. Die mitgelieferten Schrauben sorgen für optimalen Halt.

Anwendungen

Bilder
Leuchten
Sockelleisten
Leichte Hängeschränke
Handtuchhalter
Spiegelschränke
Gardinenschienen
Waschtischbefestigungen
TV-Konsolen
Sanitär/Heizung/Klima-Befestigungen

Baustoffe

Beton
Hochlochziegel
Hohlblock aus Leichtbeton
Hohldecken aus Ziegel und Beton
Kalksand-Lochstein
Kalksand-Vollstein
Naturstein
Porenbeton
Spanplatten
Vollgips-Platten
Vollstein aus Leichtbeton
Vollziegel

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Funktionsweise / Montage

Der UX mit Rand ist geeignet für die Vorsteckmontage, der UX ohne Rand für die Durchsteckmontage.
Beim Eindrehen der Schraube verspreizt der UX im Vollbaustoff und verknotet im Hohlraum.
Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.
Geeignet für Holz- und Spanplattenschrauben sowie Stockschrauben.
Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein und es ist der UX mit Rand zu verwenden.
Der Randabstand muss mindestens eine Dübellänge betragen.

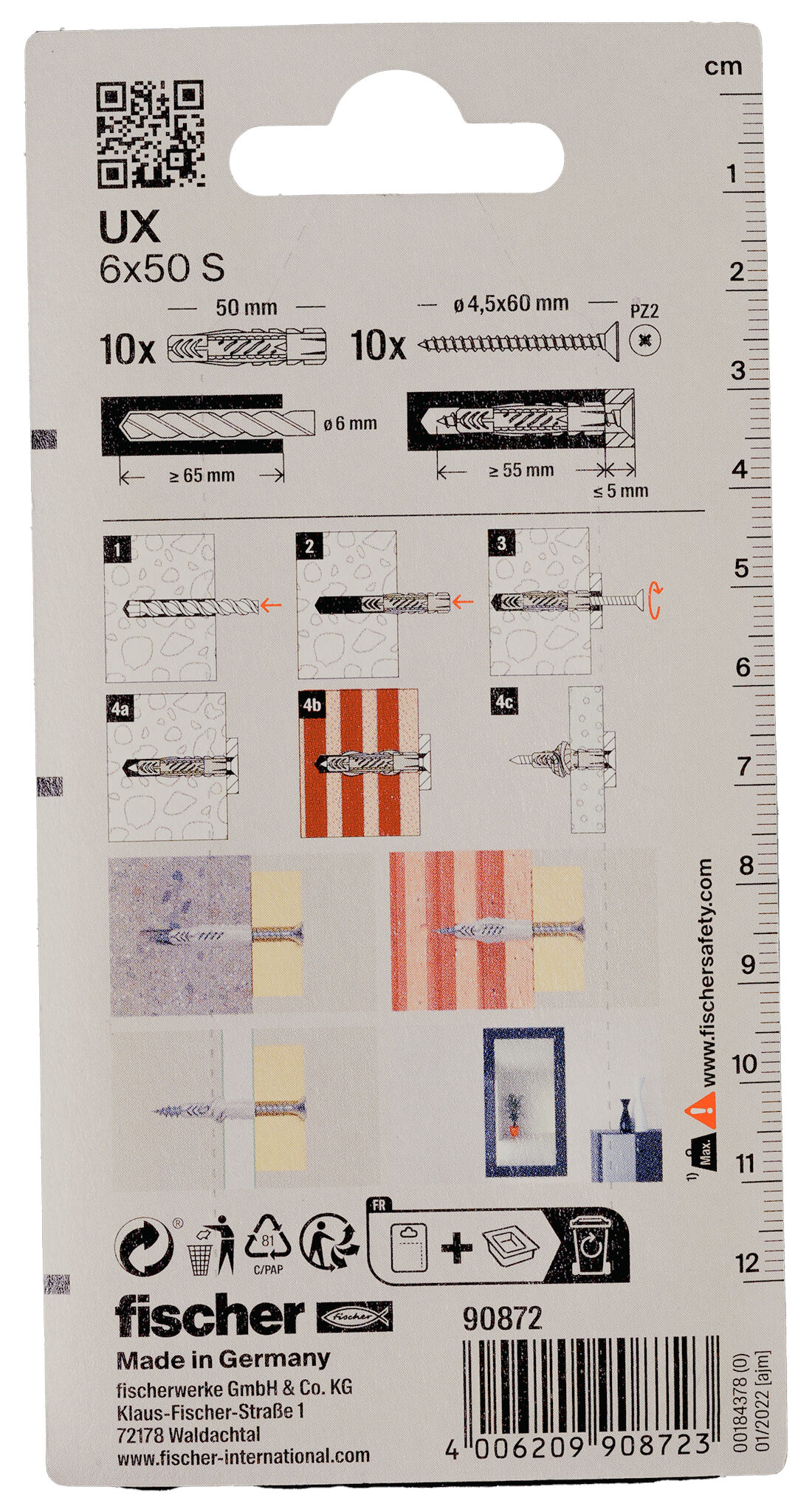

Montage UX

1 / 6

Bohrernenndurchmesser ( d₀ )	6 mm
Min. Bohrlochtiefe ( h₁ )	65 mm
Min. Plattendicke ( d_p )	12,5 mm
Dübellänge ( l )	50 mm
Min. Einschraubtiefe ( l_E,min )	55 mm
Spanplatten-/Holzschrauben ( d_s )	4,5 x 60 mm

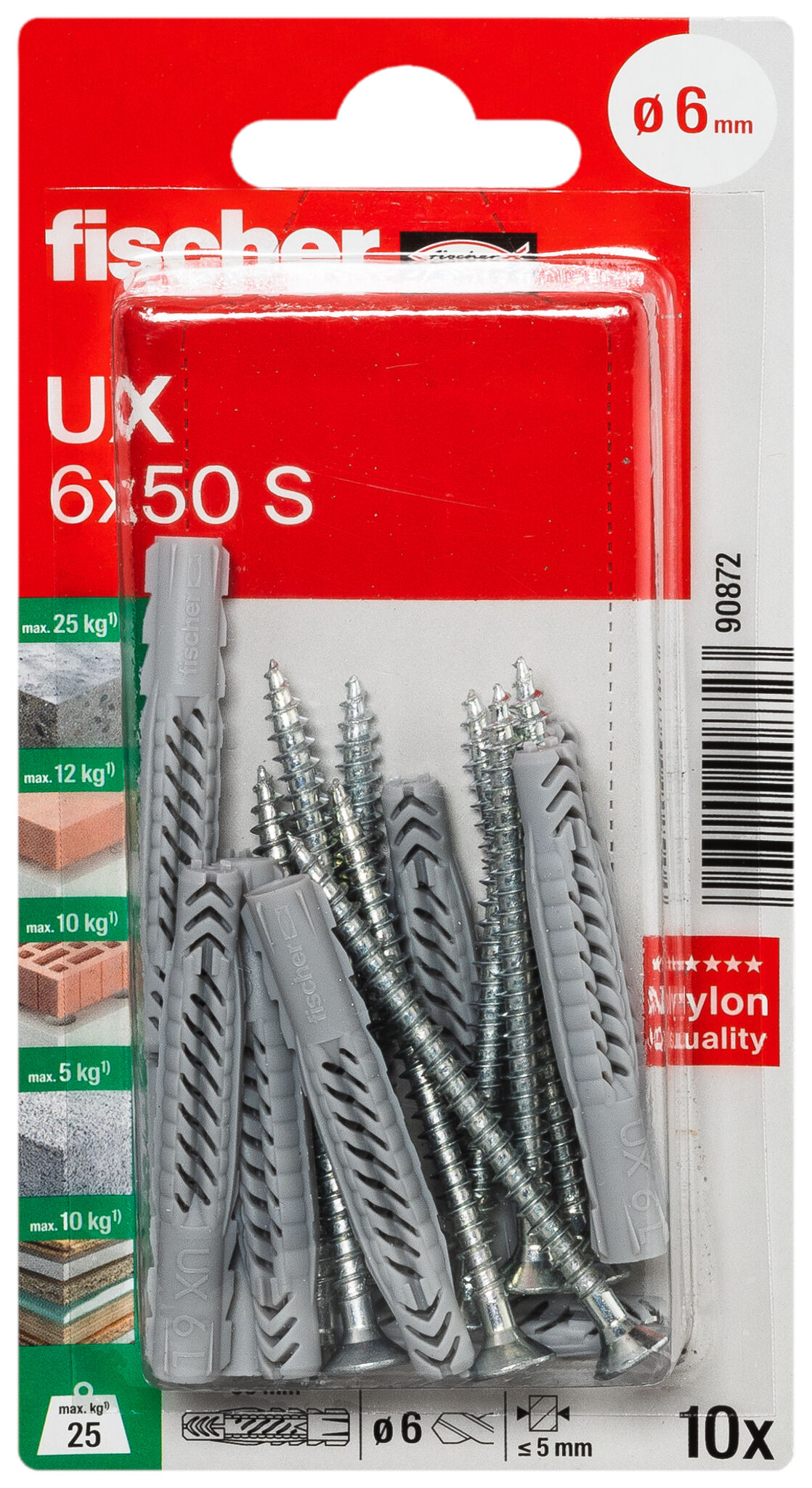

Inhalt	10 x Universaldübel UX 6 x 50, 10 x Spanplattenschraube 4,5 x 60
Menge	10 Stück
Verpackungsvariante	Blisterkarte
GTIN (EAN-Code)	4006209908723
