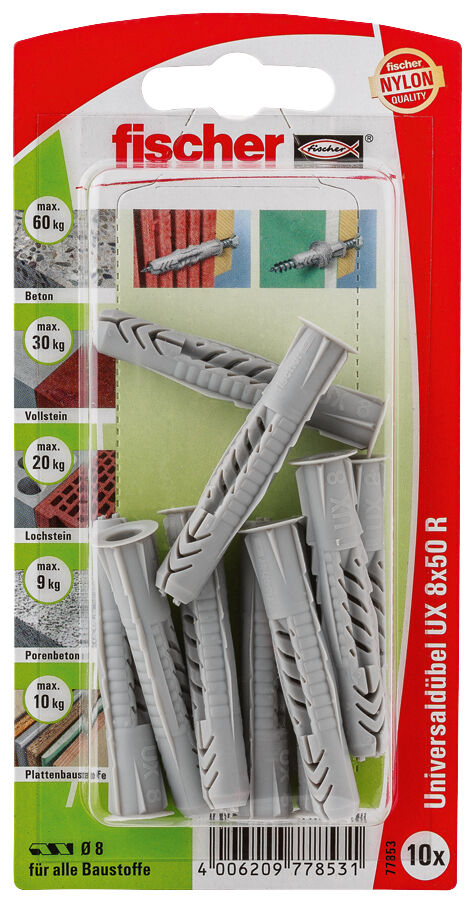

fischer Universaldübel UX 8 x 50 R mit Rand

Name: fischer Universaldübel UX 8 x 50 R mit Rand
Brand: fischer

Produktvarianten

Bilddaten herunterladen

Top Features

Dübel hält in allen Baustoffen.
Dübel rutscht dank Rand nicht ins Bohrloch.
Optimale Schraubenführung garantiert maximalen Halt.
Hochwertige Qualität aus Nylon.

Der universelle Nylondübel mit Rand für alle Baustoffe.

Vorteile

Das universelle Funktionsprinzip (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen. Daher ist der UX die richtige Wahl bei unbekanntem Verankerungsgrund.
Die schrägen Verbindungsstege des UX sorgen für optimale Schraubenführung. Sägezahnförmige Verdrehsicherungen verhindern das Mitdrehen im Bohrloch. Dadurch wird größtmögliche Montagesicherheit gewährleistet.

Der fischer Universaldübel ist der Allrounder aus hochwertigem Nylon. Der Dübel hält in Beton, aber auch in Porenbeton, in Mauerwerk und Gipskarton- und Gipsfaserplatten. In diesen Baustoffen verknotet der Dübel. Praktisch ist der angeformte Rand. Damit rutscht der Dübel beim Einstecken nicht ins Bohrloch. Mit dem fischer Universaldübel UX lassen sich beispielsweise Leuchten, Gardinenschienen, leichte Schränke und Sockelleisten befestigen.

Anwendungen

Leuchten
Leichte Hängeschränke
Handtuchhalter
Spiegelschränke
TV-Konsolen

Baustoffe

Beton
Gipskarton- und Gipsfaserplatten
Hochlochziegel
Hohlblock aus Leichtbeton
Hohldecken aus Ziegel und Beton
Kalksandlochstein
Kalksandvollstein
Naturstein
Porenbeton
Spanplatten
Vollgips-Platten
Vollstein aus Leichtbeton
Vollziegel

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Funktionsweise / Montage

Der UX ohne Rand ist geeignet für die Durchsteckmontage.
Beim Eindrehen der Schraube verspreizt der UX im Vollbaustoff und verknotet im Hohlraum.
Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.
Geeignet für Holz- und Spanplattenschrauben sowie Stockschrauben.
Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein und es ist der UX mit Rand zu verwenden.
Der Randabstand muss mindestens eine Dübellänge betragen.

Montage UX

1 / 6

Bohrernenndurchmesser( d₀ )	8 mm
Min. Bohrlochtiefe( h₁ )	60 mm
Min. Plattendicke( d_p )	12,5 mm
Dübellänge( l )	50 mm
Spanplatten-/Holzschrauben( d_s )	4,5 - 6,0 mm
Inhalt	10 x Universaldübel UX 8 x 50 R (mit Rand)
Menge	10 Stück
Verpackungsvariante	Blisterkarte
GTIN (EAN-Code)	4006209778531
