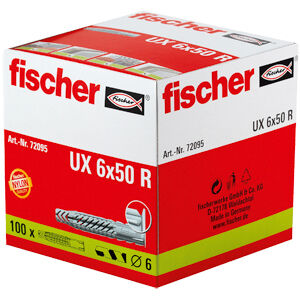

fischer Universaldübel UX 6 x 50 R mit Rand

Der universelle Nylondübel mit Rand für alle Baustoffe.

Art.-Nr. 72095
Top Features
  • Dübel hält in allen Baustoffen.
  • Dübel verspreizt in Vollbaustoffen.
  • Maximaler Halt in Loch- und Plattenbaustoffen durch Verknoten.
  • Optimale Schraubenführung durch schräge Verbindungsstege.
  • Montagesicherheit durch Verdrehsicherung.

Verkauf an

Zahlungsmittel

Lieferarten

Produktbeschreibung

Der fischer Universaldübel UX ist ein Kunststoffdübel aus hochwertigem Nylon. Der fischer Universaldübel verspreizt in Vollbaustoffen und verknotet in Hohl- und Plattenbaustoffen für maximalen Halt. Damit ist der fischer UX immer die richtige Wahl – auch bei einem unbekannten Baustoff. Der Rand verhindert ein Tieferrutschen bei der Montage.
Vorteile
  • Das universelle Funktionsprinzip (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen. Daher ist der UX die richtige Wahl bei unbekanntem Verankerungsgrund.
  • Die schrägen Verbindungsstege des UX sorgen für optimale Schraubenführung. Sägezahnförmige Verdrehsicherungen verhindern das Mitdrehen im Bohrloch. Dadurch wird größtmögliche Montagesicherheit gewährleistet.

Anwendung und Zulassung

Anwendungen
  • Bilder
  • Leuchten
  • Sockelleisten
  • Gardinenschienen
Baustoffe
  • Beton
  • Gipskarton - und Gipsfaserplatten
  • Hochlochziegel
  • Hohlblock aus Leichtbeton
  • Hohldecken aus Ziegel und Beton
  • Kalksand-Lochstein
  • Kalksand-Vollstein
  • Naturstein
  • Porenbeton
  • Spanplatten
  • Vollgips-Platten
  • Vollstein aus Leichtbeton
  • Vollziegel
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.

Montageanleitung

Funktionsweise
  • Der UX mit Rand ist geeignet für die Vorsteckmontage.

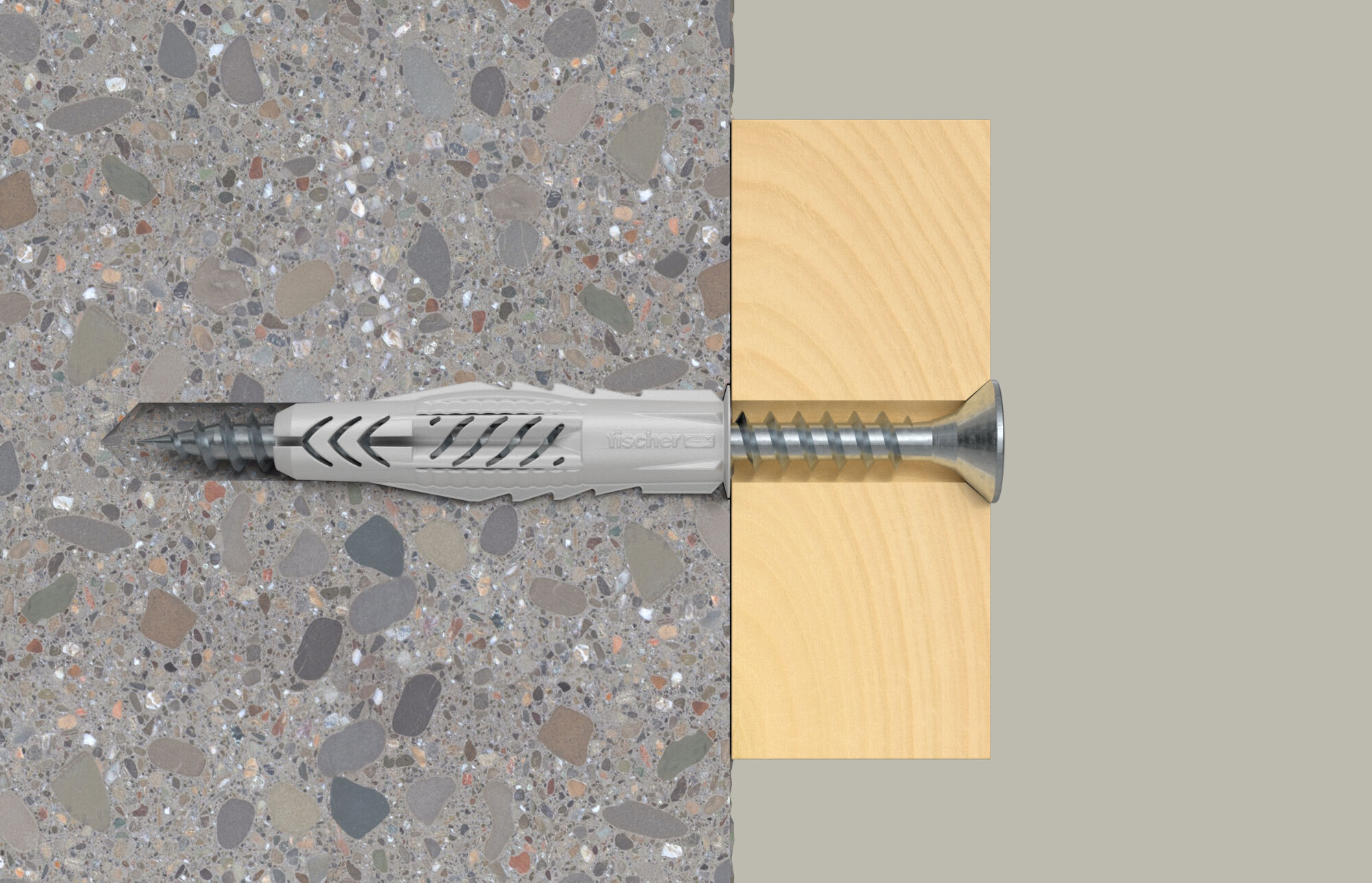

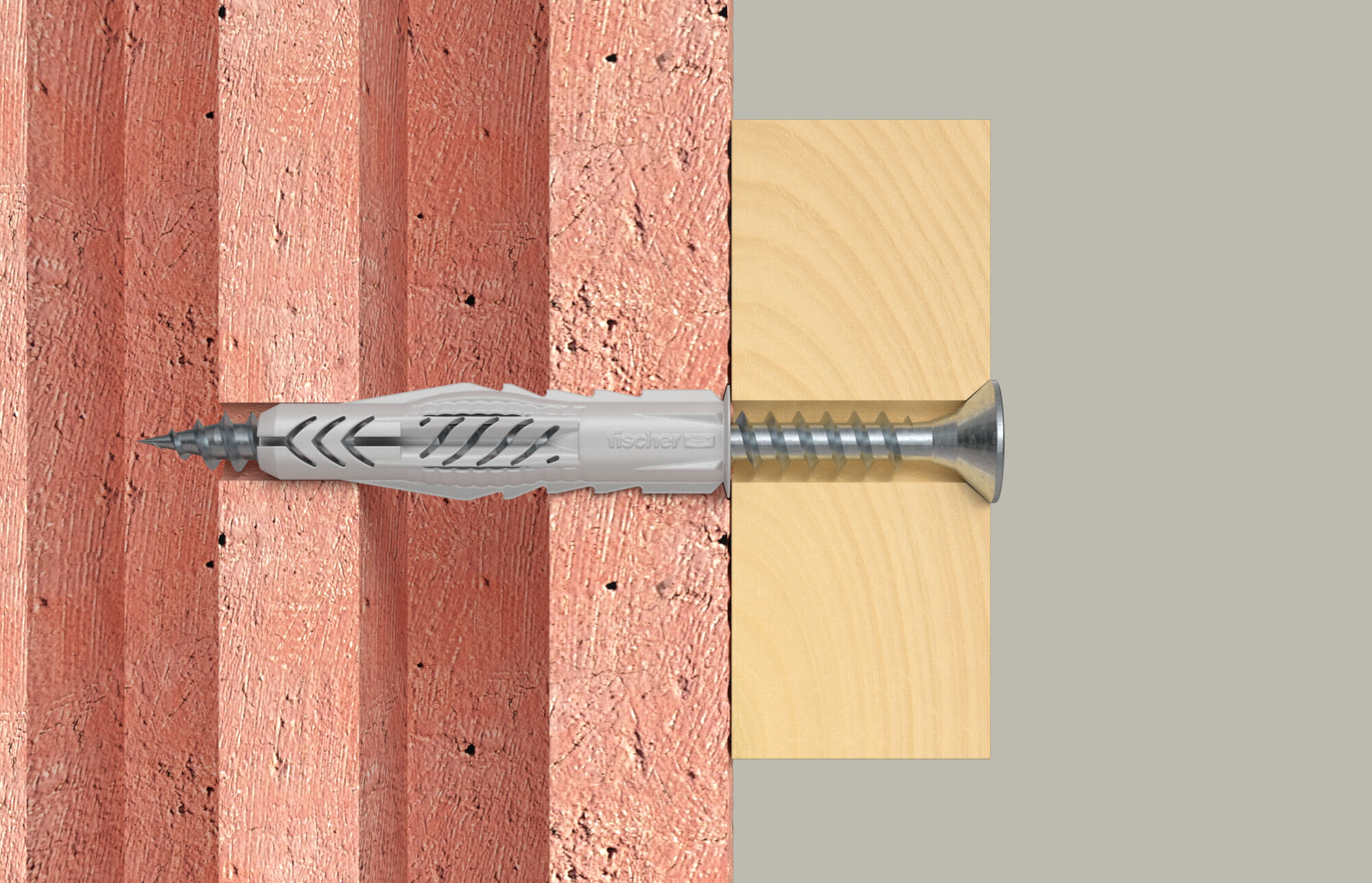

  • Beim Eindrehen der Schraube verspreizt der UX im Vollbaustoff und verknotet im Hohlraum.
  • Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.
  • Geeignet für Holz- und Spanplattenschrauben sowie Stockschrauben.

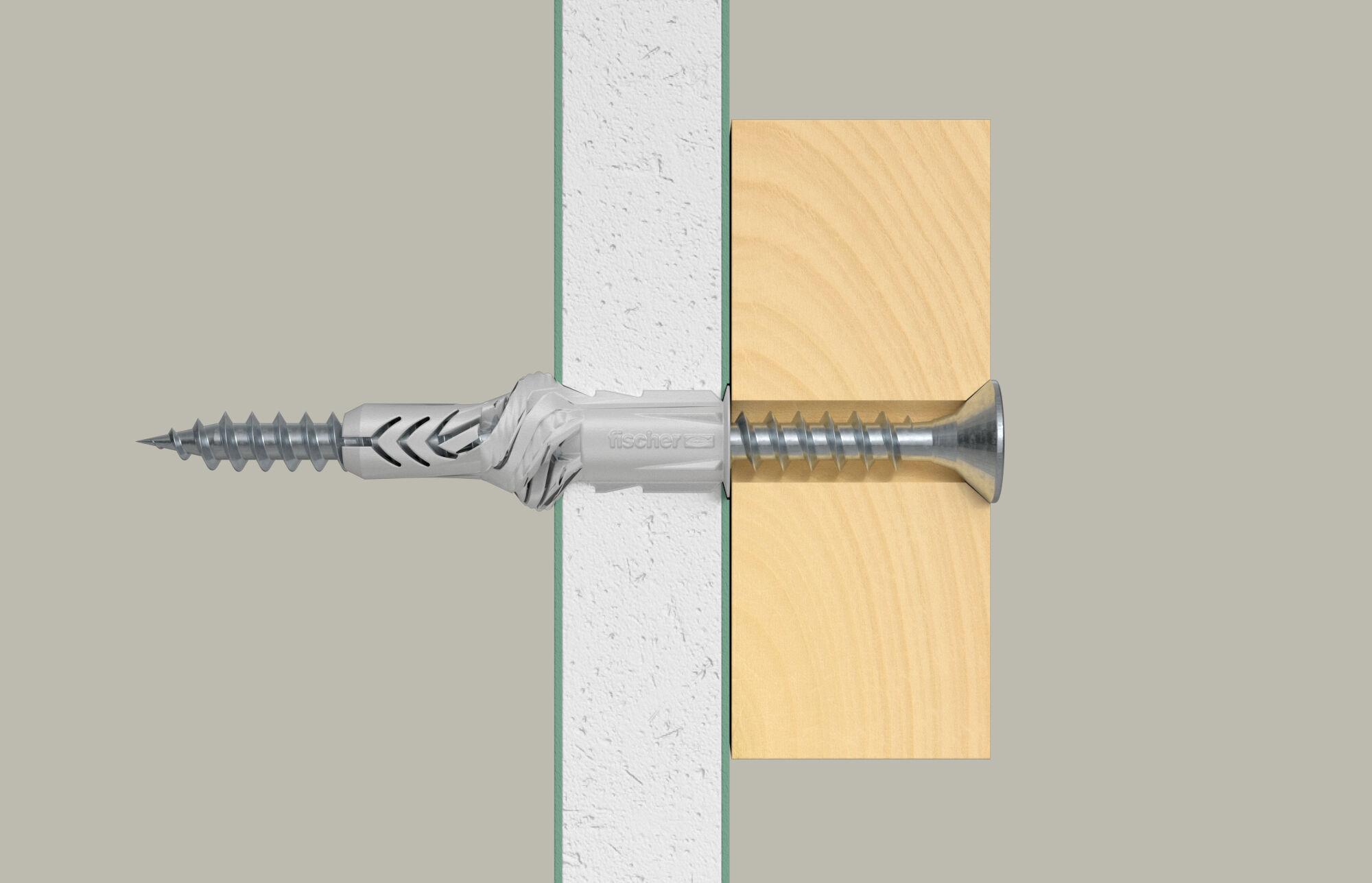

  • Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein und es ist der UX mit Rand zu verwenden.
  • Der Randabstand muss mindestens eine Dübellänge betragen.
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik

Technische Daten

Technische Daten

Bohrernenndurchmesser 6 [mm]
Min. Bohrlochtiefe 60 [mm]
Min. Plattendicke 9,5 [mm]
Dübellänge 50 [mm]
Spanplatten-/Holzschrauben 4 - 5 [mm]
Menge 100 Einheit(en)
GTIN (EAN-Code) 4006209720950
