Art.-Nr. 532705

GTIN (EAN-Code): 4048962218206

fischer Universaldübel UX Green 6 x 35 R WH mit Rand und Winkelhaken SB-Karte

Produktvarianten

Bilddaten herunterladen

Top Features

Mindestens zu 50 % aus nachwachsenden Rohstoffen produziert.
Dübel hält in allen Baustoffen.
Dübel verspreizt in Vollbaustoffen.
Maximaler Halt in Loch- und Plattenbaustoffen durch Verknoten.
Optimale Schraubenführung durch schräge Verbindungsstege.

Der universelle Nylondübel aus nachwachsenden Rohstoffen mit Rand und Haken für alle Baustoffe.

Vorteile

Universaldübel UX Green werden mit über 50% erneuerbaren Inhaltsstoffen produziert. Dies wurde durch DIN CERTCO / TÜV Rheinland unabhängig geprüft.
Sicher und langlebig wie der UX-Dübel durch bewährte fischer Nylon-Qualität.
Die Rohmaterialien konkurrieren nicht mit Nahrungs- und Futtermitteln und auch nicht mit den entsprechenden Anbauflächen.
Das universelle Funktionsprinzip (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen. Daher ist der UX die richtige Wahl bei unbekanntem Verankerungsgrund.

Der fischer Universaldübel UX Green ist ein Nylondübel aus nachwachsenden Rohstoffen. Der regenerative Materialanteil liegt bei über 50%. Der Universaldübel verspreizt in Vollbaustoffen und verknotet in Hohl- und Plattenbaustoffen für maximalen Halt. Damit ist der fischer UX Green immer die richtige Wahl – auch bei einem unbekannten Baustoff. Der Rand verhindert ein Tieferrutschen bei der Montage. In der Version ohne Rand und größerer Verankerungstiefe ist der fischer Universaldübel UX für die Durchsteckmontage geeignet. Der fischer Universaldübel UX Green wird in den Größen 6x35 bis 12x70 und wahlweise mit Schraube oder Haken angeboten. Er kann mit Holz- und Spanplatten- sowie Stockschrauben verwendet werden.

Anwendungen

Leuchten
Leichte Hängeschränke
Handtuchhalter
Spiegelschränke
TV-Konsolen

Baustoffe

Beton
Gipskarton- und Gipsfaserplatten
Hochlochziegel
Hohlblock aus Leichtbeton
Hohldecken aus Ziegel und Beton
Kalksandlochstein
Kalksandvollstein
Naturstein
Porenbeton
Spanplatten
Vollgips-Platten
Vollstein aus Leichtbeton
Vollziegel

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

8C029

Funktionsweise / Montage

Der UX mit Rand ist geeignet für die Vorsteckmontage.

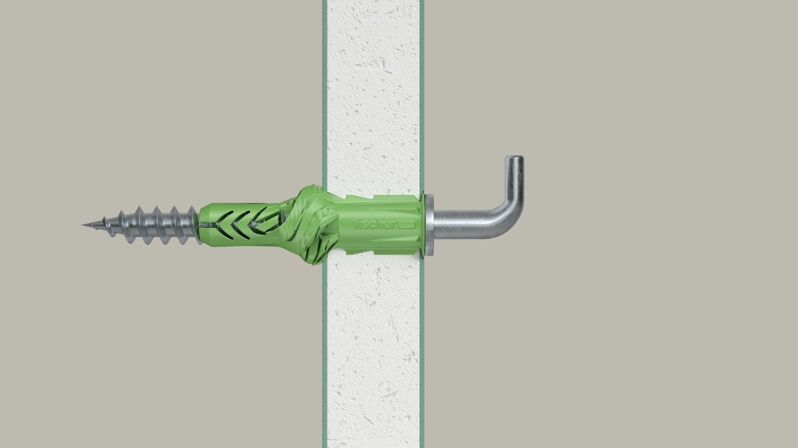

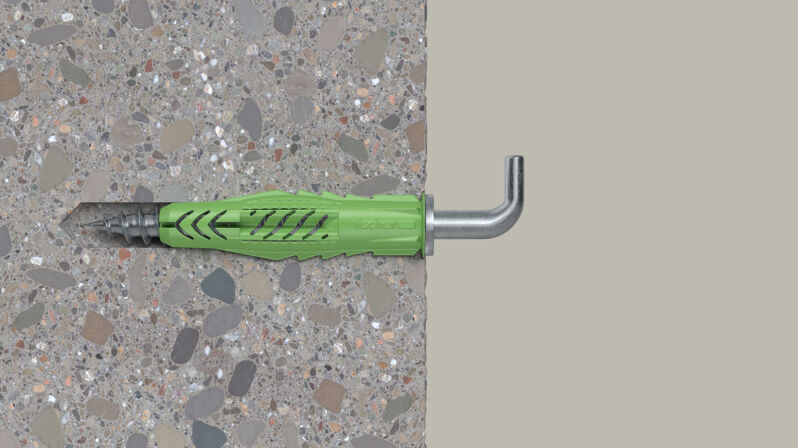

Beim Eindrehen der Schraube verspreizt der UX im Vollbaustoff und verknotet im Hohlraum.
Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.
Geeignet für Holz- und Spanplattenschrauben sowie Stockschrauben.
Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein und es ist der UX mit Rand zu verwenden.
Der Randabstand muss mindestens eine Dübellänge betragen.

Montage UX Green

1 / 6

Bohrernenndurchmesser( d₀ )	6 mm
Dübellänge( l )	35 mm
Min. Bohrlochtiefe( h₁ )	50 mm
Min. Plattendicke( d_p )	9,5 mm
Schraubhakenabmessung( d_s x l_s )	4,5 x 54 mm
Min. Verankerungstiefe( h_ef )	35 mm
Schraubsystem	ohne
Produkttyp	Univeraldübel mit Haken
Verpackungsvariante	Blisterkarte
Profi / DIY	DIY
Inhalt	4 x Universaldübel UX Green 6 x 35 R (mit Rand) 4 x Winkelhaken 4,5 x 54
Menge	4 Stück
GTIN (EAN-Code)	4048962218206
