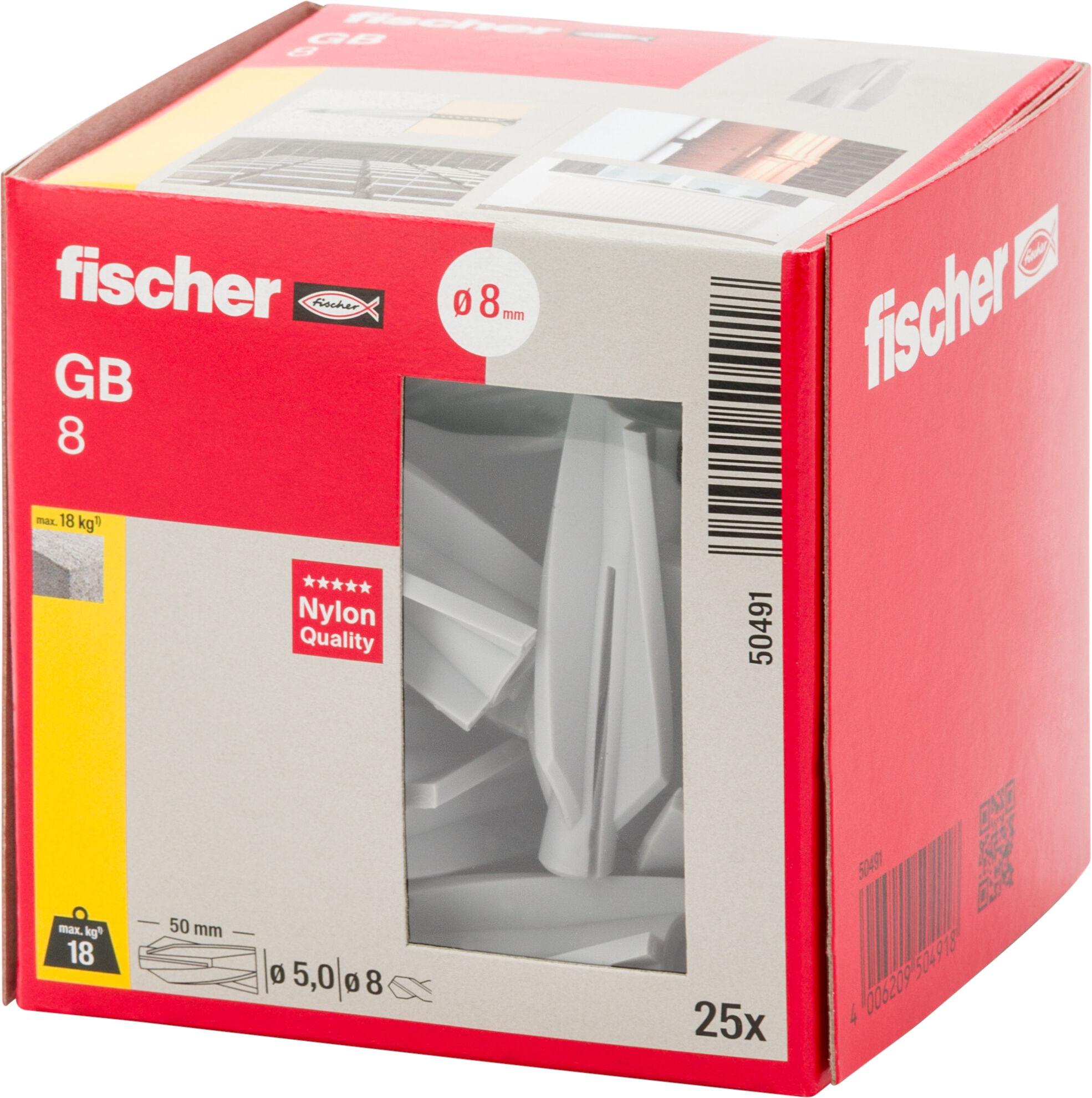

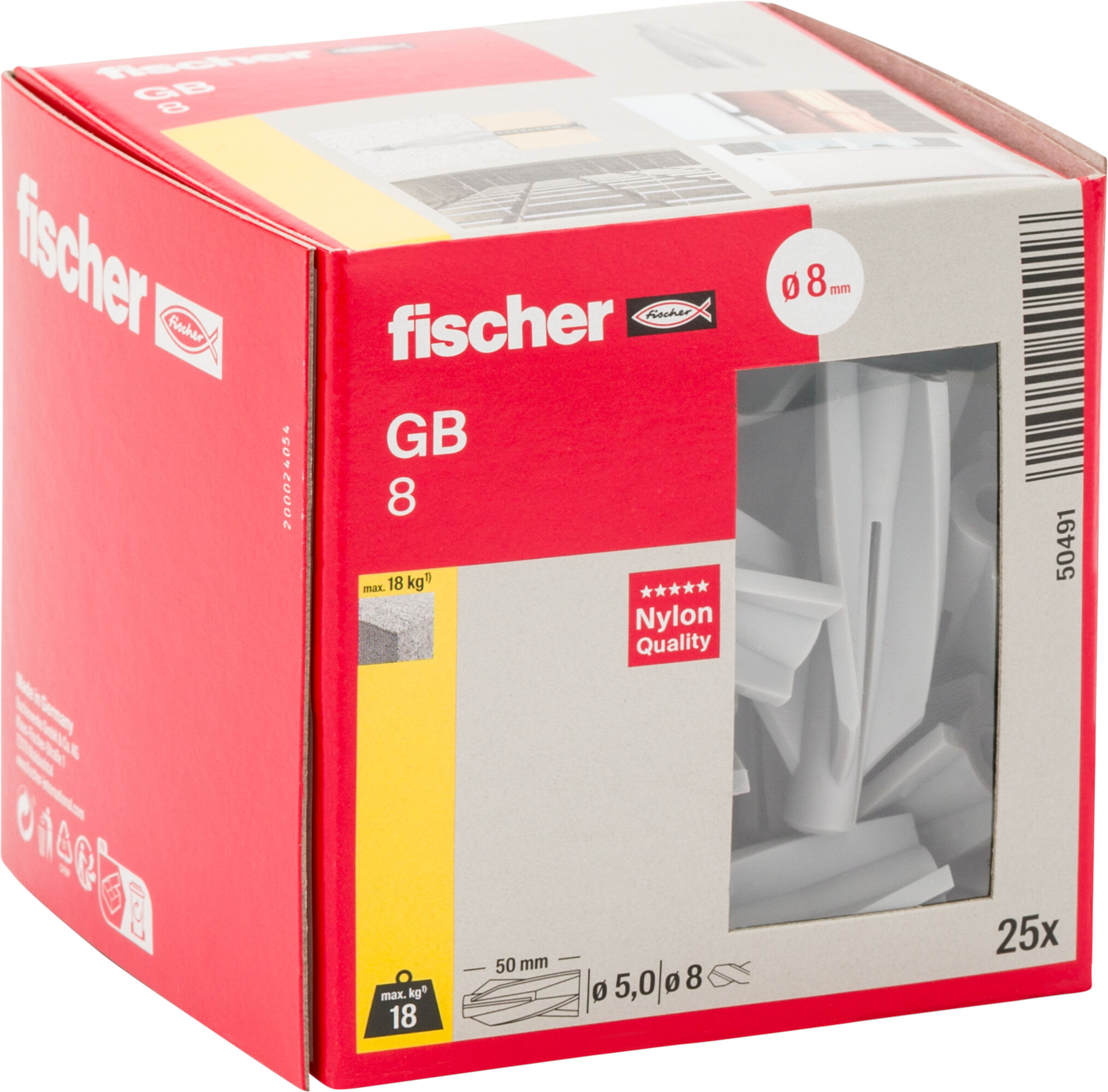

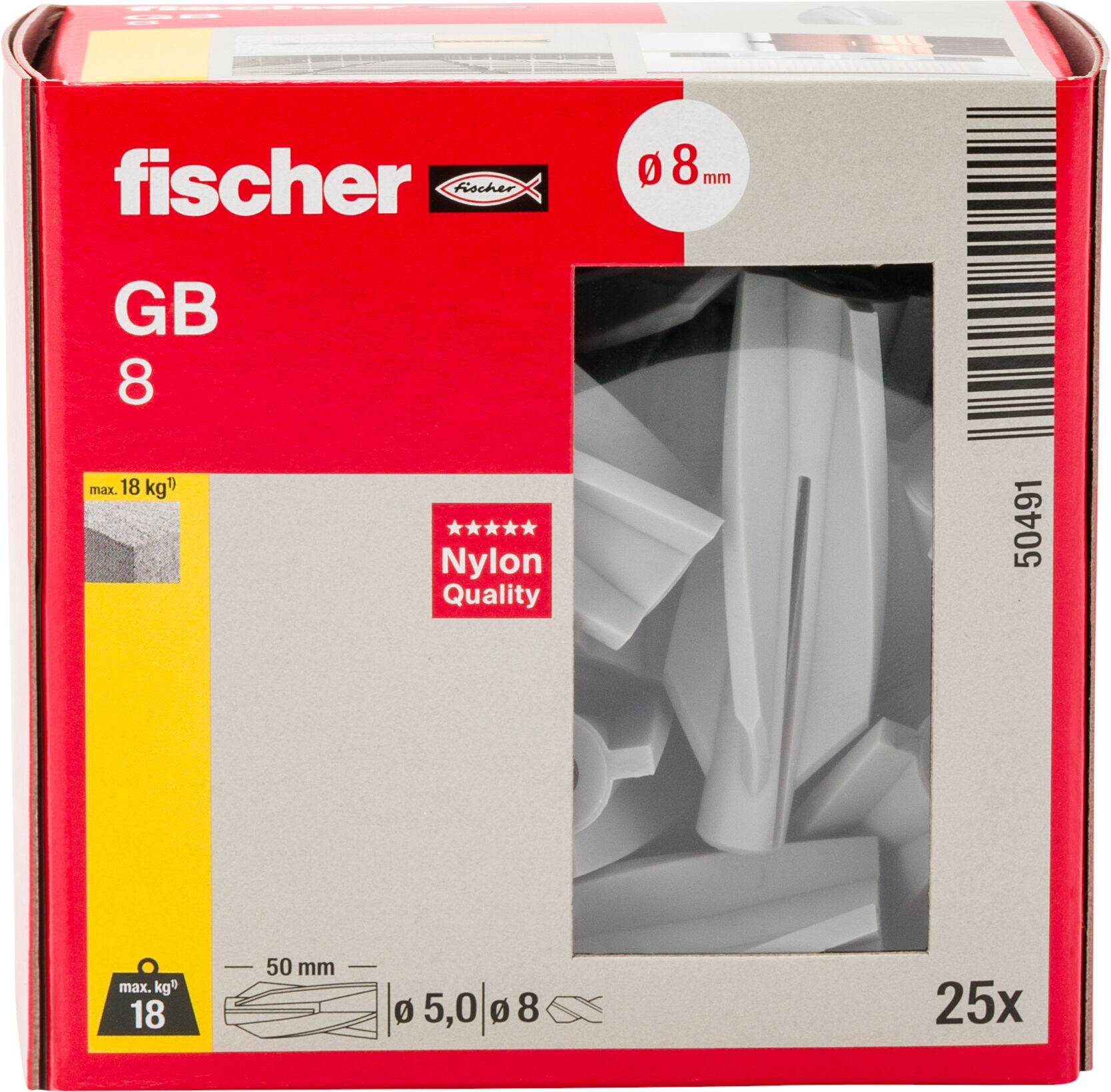

fischer Gasbetondübel GB 8

Der Spezialdübel für unterschiedlichste Befestigungen in Porenbeton.

Art.-Nr. 50491

Top Features

Optimale Druckverteilung und hohe Haltewerte. Spiralförmige Außenrippen schneiden sich formschlüssig in Porenbeton.
Kein Setzwerkzeug notwendig: einfaches Einschlagen mit dem Hammer.

Produktbeschreibung

Der fischer Gasbetondübel GB 8 ist ein Spezialdübel für unterschiedlichste Befestigungen in Porenbeton. Der aus hochwertigem Nylon gefertigte GB wird nach dem Vorbohren im Drehgang mit dem Hammer eingeschlagen. Die charakteristischen Außenrippen stellen eine formschlüssige Verbindung zwischen Dübel und Baustoff her. Der fischer Gasbetondübel GB ist ideal um Fassaden- und Dachkonstruktionen sowie Geländer in Porenbeton zu befestigen.

Vorteile

Die spiralförmigen Außenrippen schneiden sich formschlüssig in den weichen Baustoff und sorgen für optimale Druckverteilung und Haltewerte.
Das Einschlagen mit dem Hammer erfordert kein Spezialwerkzeug und spart somit Zeit und Kosten bei der Montage.
In Verbindung mit der zugelassenen fischer Sicherheitsschraube in A4 kann der GB auch im Außenbereich (z. B. der Fassadenmontage) sicher eingesetzt werden.

Anwendung und Zulassung

Anwendungen

Leichte Kabeltrassen
Rohrleitungen
Geländer
Fassaden- und Dachkonstruktionen aus Holz und Metall
Leichte Vordachkonsolen
Briefkastenanlagen
Rankgitter

Baustoffe

Geeignet für:

Porenbeton der Druckfestigkeitsklasse 2 bis 4 N/mm²
Porenbetonwand- und -deckenplatten der Druckfestigkeit 3.3 bis 4.4 N/mm²

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

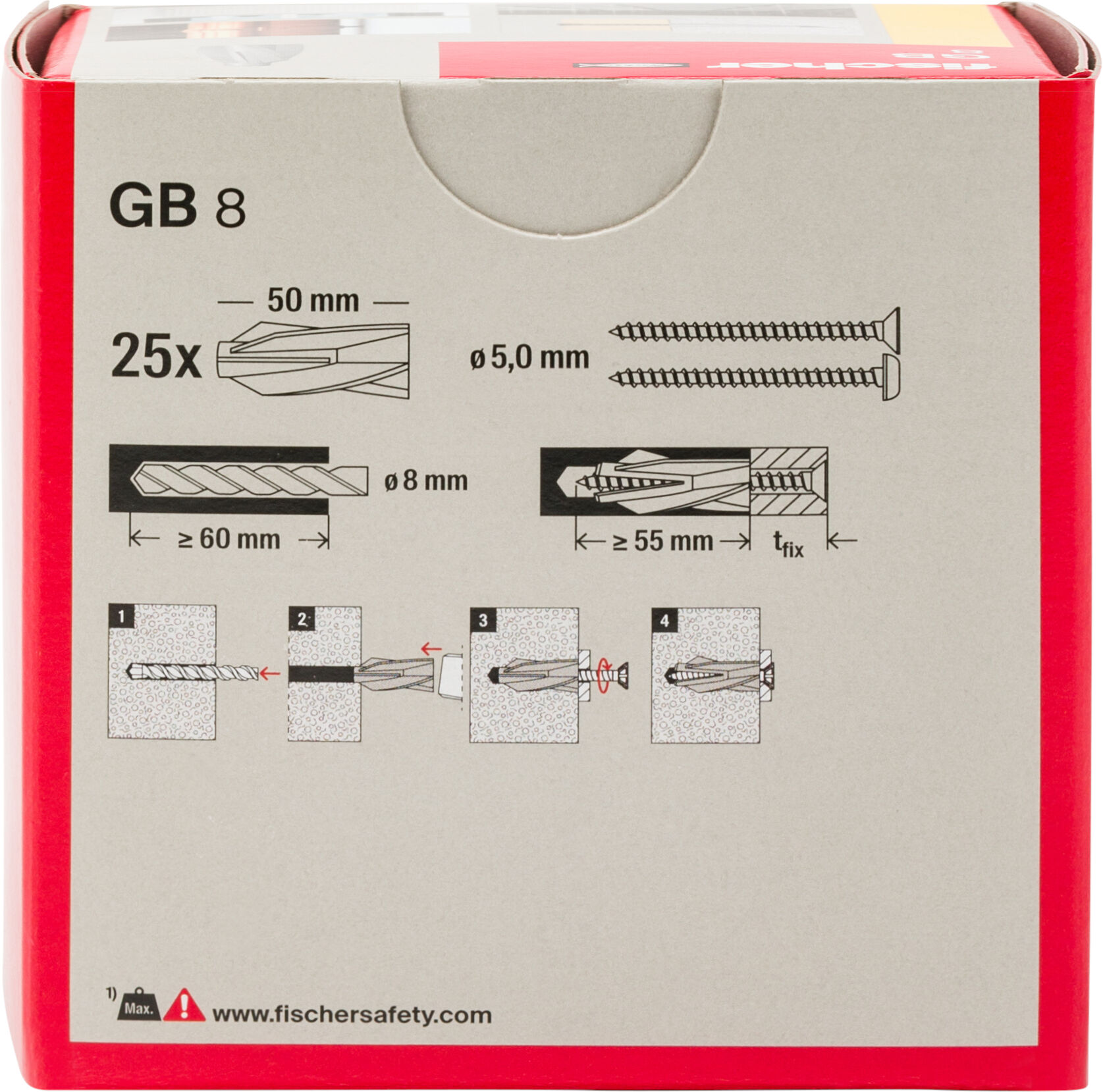

Montageanleitung

Funktionsweise / Montage

Der GB ist geeignet für die Vorsteckmontage.
Die spiralförmigen Außenrippen sorgen für eine formschlüssige Verbindung zwischen Baustoff und Dübel.
Die erforderliche Schraubenlänge ergibt sich aus: Dübellänge + Dicke des Anbauteils + 1 x Schraubendurchmesser.
Zur Erfüllung der Zulassung (GB 10) und Erreichung der maximalen Tragfähigkeit muss der GB mit der fischer Sicherheitsschraube verwendet werden.
Das Bohrloch im Drehgang erstellen
Einsetzbar in unverputztem Porenbeton

Technische Daten

Bohrernenndurchmesser	d₀	8	[mm]
Min. Bohrlochtiefe	h₁	60	[mm]
Dübellänge	l	50	[mm]
fischer Sicherheitsschraube	d_s	5	[mm]
Menge		25	[St.]
Verpackungsvariante		Faltschachtel
GTIN (EAN-Code)		4006209504918

Dokumente zum Download

Produktdaten

Lastentabelle (PDF, 32 KB)
