fischer DuoPower 14 x 70

Name: fischer DuoPower 14 x 70
Brand: fischer

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Kombination aus zwei Materialkomponenten für mehr Leistung.
Sichere Funktionen für Voll- (Spreizen) und Loch- und Plattenbaustoffe (Klappen/Knoten).
Einfache Montage: schmaler Dübelrand verhindert das Tieferrutschen ins Bohrloch.
Bestmögliche Rückmeldung des Dübels - man spürt, dass der Dübel perfekt sitzt.

Das Duo aus Power und Schlauer

Vorteile

Zwei Materialkomponenten für beste Lastwerte und intelligente Funktionen je nach Untergrund.
Bestmögliche Rückmeldung (Feelgood-Faktor) des Dübels. Man spürt, wenn der Dübel perfekt sitzt.
Der schmale Dübelrand verhindert das Durchrutschen ins Bohrloch.
Die ausgeprägte Mitdrehsicherung verhindert das Mitdrehen des Dübels.
Durch die größere Verankerungstiefe des DuoPower 6 x 50, 8 x 65 und 10 x 80 sind die Dübel besonders geeignet für Befestigungen in Lochbaustoffen, Porenbeton und zur Putzüberbrückung.

Der fischer DuoPower ist ein intelligenter 2-Komponenten-Dübel mit drei Funktionsprinzipien. Der intelligente Universaldübel ist für Befestigungen in allen Baustoffen geeignet. Dies ermöglicht vielfältige Anwendungen mit nur einem Dübel. Der fischer DuoPower passt sich selbstständig dem Baustoff an und leitet durch die drei Funktionsprinzipien klappen, spreizen und knoten höchste Lastwerte ein. Die sehr gute Rückmeldung des Dübels beim Eindrehen der Schraube schafft ein zusätzliches Plus an Sicherheit. Die fischer DuoPower 6 x 50, 8 x 65 und 10 x 80 sind durch die größere Verankerungstiefe besonders geeignet für Befestigungen in Lochbaustoffen, Porenbeton und zur Putzüberbrückung.

Anwendungen

TV-Konsolen
Leuchten
Wandregale
Spiegelschränke
Briefkastenanlagen
Bilder
Fensterrollos
Gardinenschienen
Waschtischbefestigungen
Sanitär/Heizung/Klima-Befestigungen
Bad- und WC-Einrichtungen
Hängeschränke
Dunstabzugshauben

Baustoffe

Beton
Vollziegel
Kalksandvollstein
Porenbeton
Hochlochziegel
Kalksandlochstein
Gipsbauplatte
Hohlblock aus Leichtbeton
Hohldecken aus Ziegel, Beton o. ä.
Naturstein
Vollstein aus Leichtbeton

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

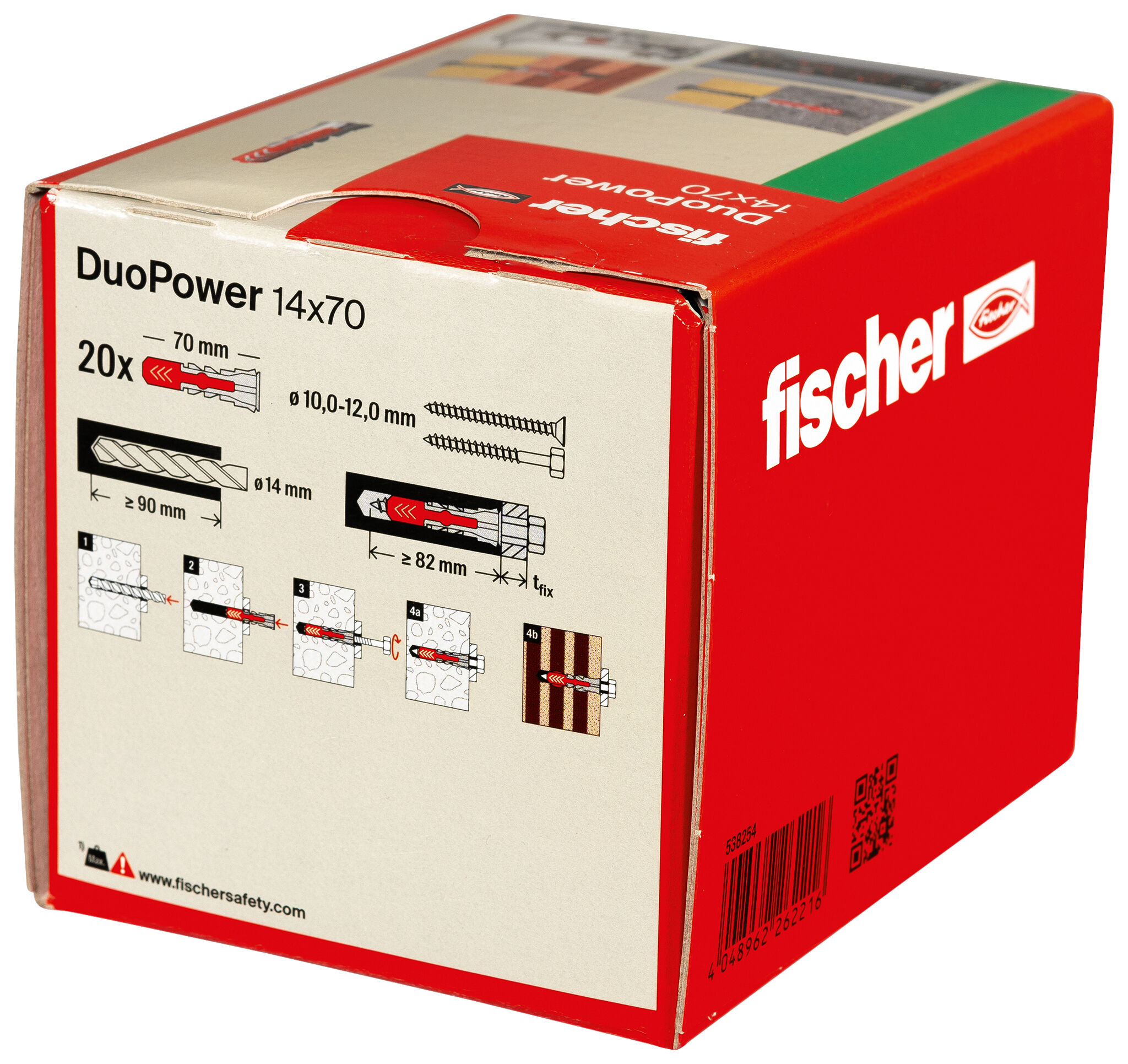

Funktionsweise / Montage

Der DuoPower ist geeignet für die Vorsteck- und Durchsteckmontage.
Die Expansionsflügel der roten Komponente unterstützen die sichere Verspreizung und bieten zusätzliche Sicherheit zur grauen Komponente.
Das Duo aus zwei Materialien und mehrfachen Funktionsprinzipien (klappen, spreizen, knoten) ermöglicht die Erweiterung des Anwendungsspektrums in zusätzlichen Baustoffen mit maximalen Lasten.
Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.
Geeignet für Holz-, Spanplatten- sowie Stockschrauben.
Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein.

Montage in Vollbaustoff

1 / 4

Montage in Plattenbaustoff

1 / 5

Montage in Lochbaustoff

1 / 4

Bohrernenndurchmesser ( d₀ )	14 mm
Min. Bohrlochtiefe ( h₁ )	90 mm
Dübellänge ( l )	70 mm
Min. Einschraubtiefe ( l_E,min )	82 mm
Spanplatten-/Holzschrauben ( d_s )	10,0 - 12,0 mm
Max. Last in Beton	530 kg
Max. Last in Vollziegel	135 kg
Max. Last in Hochlochziegel	40 kg
Max. Last in Porenbeton	35 kg

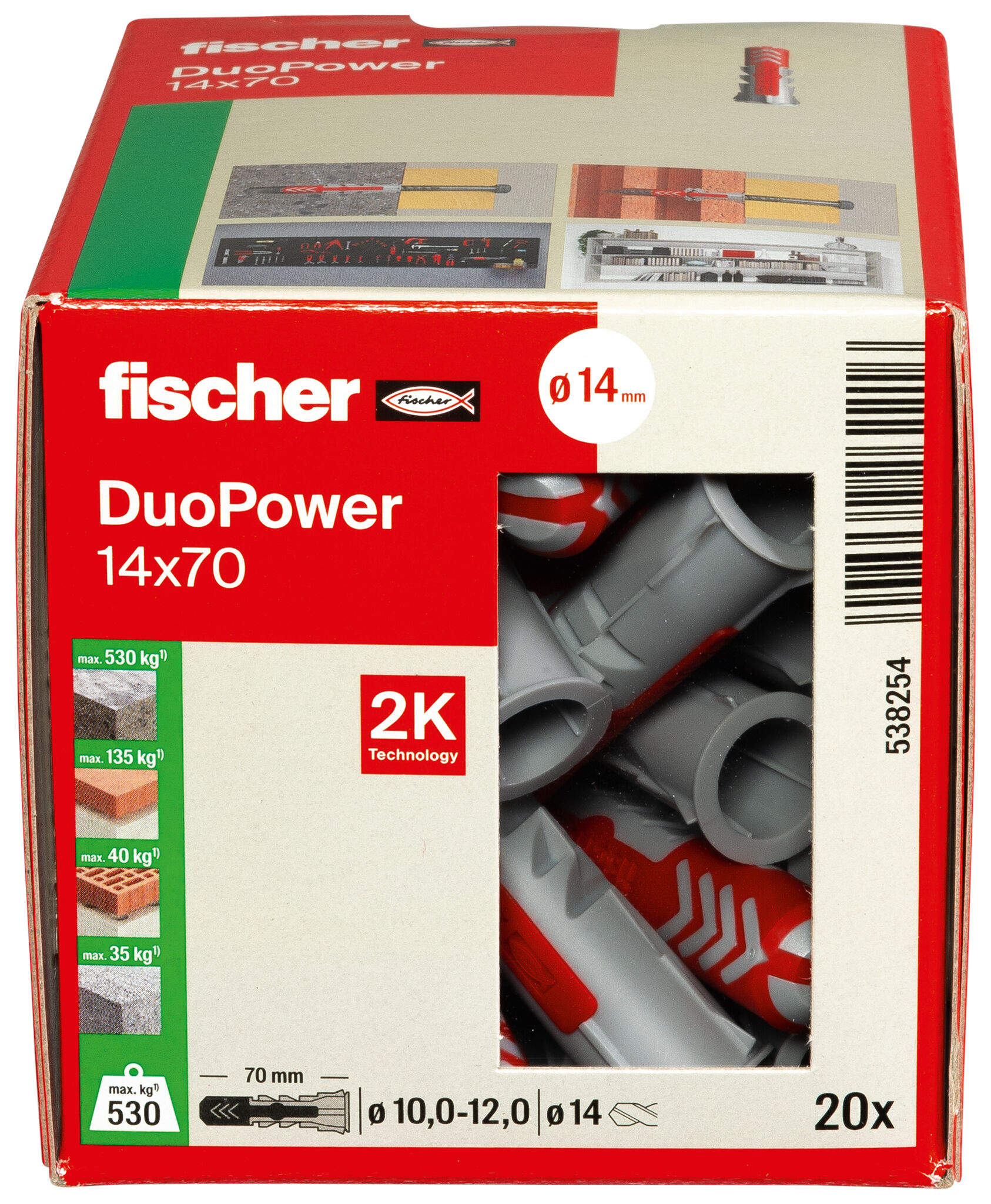

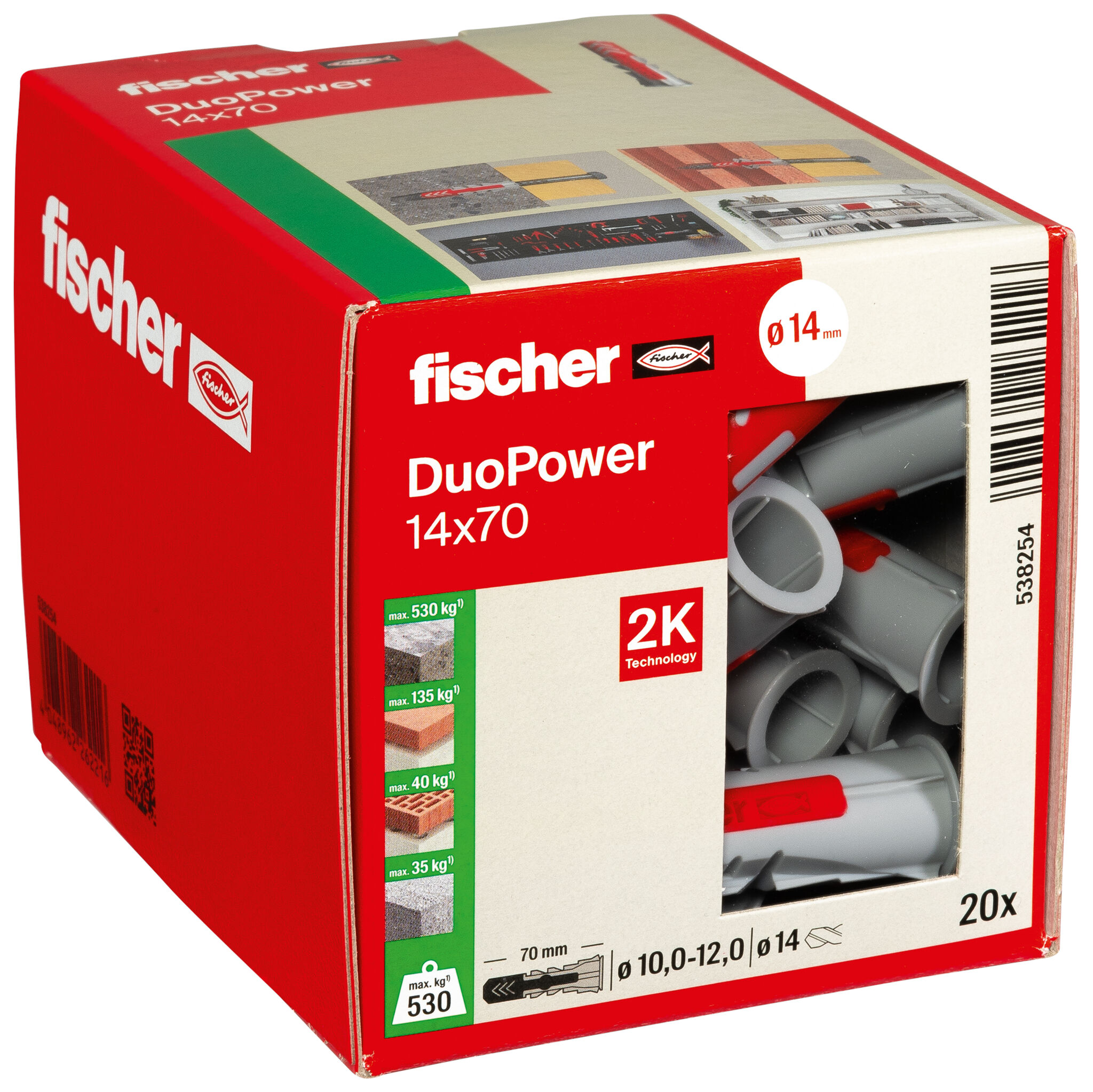

Inhalt	20 x DuoPower 14 x 70
Menge	20 Stück
Verpackungsvariante	Faltschachtel
GTIN (EAN-Code)	4048962262216
