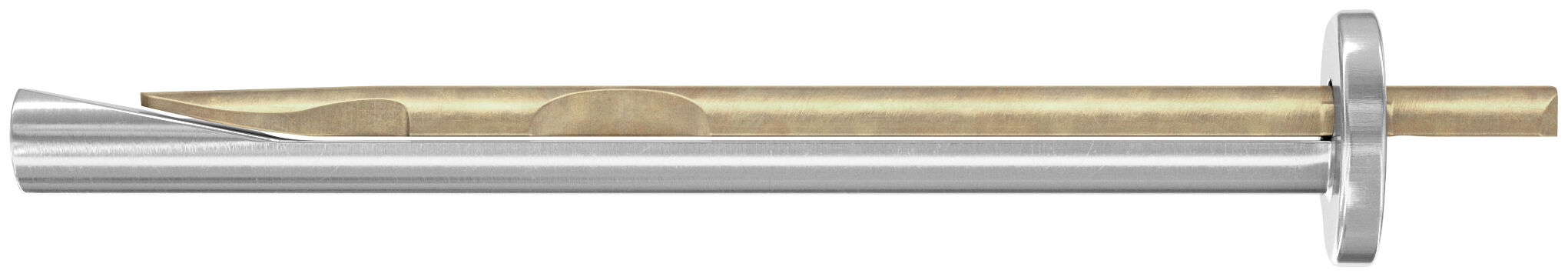

fischer Deckennagel FDZ 6/35

Der wirtschaftliche Durchsteckanker für die Mehrfachbefestigung

Art.-Nr. 554898
Top Features
  • Das einfache Wirkprinzip ermöglicht die schnelle Schlagmontage.
  • Der Anker bietet das ideale Preis-Leistungs-Verhältnis für eine wirtschaftliche Montage.
  • Die zwei Schlagzonen sichern eine korrekte Montage.
Lokal bei Händler kaufen

Produktbeschreibung

Der fischer Deckennagel FDZ ist ein Durchsteckanker aus galvanisch verzinktem Stahl. Der FDZ ist zugelassen für Mehrfachverankerungen von nicht tragenden Systemen in Beton. Der fischer Deckennagel FDZ ist ideal, um Metallprofile im Trockenbau und um Draht- und Noniusabhänger für abgehängte Decken in gerissenem Beton zu verankern. Die Europäische Technische Bewertung und die Brandeignung nach Feuerwiderstandsklasse R 120 bieten ein Plus an Sicherheit. Der Deckennagel wird zeitsparend in der Durchsteckmontage gesetzt und mit dem Hammer ins Bohrloch geschlagen.
Vorteile
  • Das einfache Wirkprinzip ermöglicht die schnelle Schlagmontage.
  • Der Anker bietet das ideale Preis-Leistungs-Verhältnis für eine wirtschaftliche Montage.
  • Der bündig versenkte Spreiznagel kennzeichnet die vollständige Verspreizung des Ankers und stellt dadurch die minimale Verschiebung unter Last sicher.
  • Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung und spart somit Zeit.

Anwendung und Zulassung

Anwendungen
  • Ständerwände im Trockenbau
  • Draht- und Noniusabhänger
  • Lüftungsleitungen
  • Leisten
  • Metallprofile
  • Lochbänder
  • Unterkonstruktionen aus Metall
Baustoffe
Zugelassen für:
  • Beton C20/25 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen
Auch geeignet für:
  • Beton C12/15
  • Naturstein mit dichtem Gefüge
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassung

  • ETA-17/0737
  • DoP 0269

Montageanleitung

Funktionsweise / Montage
  • Der FDZ ist geeignet für die Durchsteckmontage.
  • Den Deckennagel FDZ mit einem Hammer bis zum Anschlag in das Bohrloch eintreiben. Dabei noch nicht auf den Spreizkeil schlagen.
  • Anschließend den Spreizkeil bündig bis zum Nagelkopf eintreiben. Dadurch verspreizt sich der FDZ und verspannt sich gegen die Bohrlochwand.
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild

Technische Daten

Technische Daten

ETA-Zulassung
Dübellänge 70 [mm]
Max. Dicke des Anbauteils 35 [mm]
Kopf-Ø 15 [mm]
Menge 100 [St.]
GTIN (EAN-Code) 4048962396072
Legende   =  Zulassung vorhanden

Dokumente zum Download

Zulassungen und Anerkennungen

Titel Typ Erstellung Gültig bis
ETA - Europäische Technische Bewertung (PDF, 1 MB) Europäische Technische Bewertung für fischer Deckennagel FDZ - Dübel zur Befestigung redundanter nichttragender Systeme im Beton ETA-17/0737 30.01.2018
DOP - Declaration of Performance (PDF, 1 MB) DoP 0269 11.01.2021
