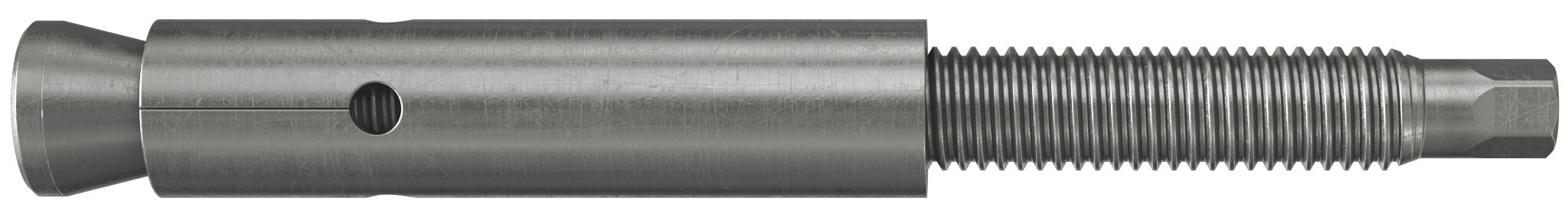

fischer ZYKON-Steigeisen-Befestigung FZA 14 x 60 ST R nicht rostender Stahl

Die sicher Verankerung von Steigeisen nach DIN 1211 GS/1212 GS in Kanalklinker.

Art.-Nr. 60687
Top Features
  • Geeignet nach DIN 1211/1212 für Steigeisenbefestigung.
  • Maximale Sicherheit durch formschlüssige Verbindung.
  • Wieder lösbar durch spezialbeschichtete Mutter und angeformter Aussensechskant am Bolzen.
  • Schnelle Montage ohne Werkzeugwechsel. Das spart Zeit und Kosten.
  • Aus nicht rostendem Stahl für Befestigungen im Außenbereich.
Lokal bei Händler kaufen

Produktbeschreibung

Der fischer ZYKON-Steigeisenanker FZA ST ist ein Anker aus nicht rostendem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der Vorsteckmontage gesetzt. Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Steigeisenanker FZA ST ist ideal, um Steigeisen DIN-konform im Außenbereich in Kanalklinker zu befestigen.
Vorteile
  • Die spezielle ZYKON-Hinterschnitttechnik ermöglicht eine formschlüssige Verbindung und sorgt für maximale Sicherheit auch in großen Rissen.

Anwendung und Zulassung

Anwendungen
  • Steigeisen (FZA-ST)
Baustoffe
Zugelassen für:
  • Beton C20/25 bis C50/60, gerissen und ungerissen
Auch geeignet für:
  • Beton C12/15
  • Naturstein mit dichtem Gefüge
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassung

  • ETA-98/0004
  • DoP 0179

Montageanleitung

Funktionsweise / Montage
  • Der FZA ST ist für die Vorsteckmontage geeignet.
  • Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
  • Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse mit dem Setzwerkzeug über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt.
  • Anschließend kann das Anbauteil montiert werden (z.B. Steigeisen)
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montagebild
Montageanleitung als PDF ansehen

Technische Daten

Technische Daten

Zugehöriger Bohrer FZUB 14 x 60
Zugehöriges Setzwerkzeug FZE 14 plus
Max. Dicke des Anbauteils 30 [mm]
Gewinde M10
Schlüsselweite 16 [mm]
Schlüsselweite 16 [mm]
Verpackungsvariante Faltschachtel
Menge 20 [St.]
GTIN (EAN-Code) 4006209606872

Dokumente zum Download

Zulassungen und Anerkennungen

Titel Typ Erstellung Gültig bis
ETA - Europäische Technische Bewertung (PDF, 3 MB) Europäische Technische Bewertung für fischer Zykon-Anker FZA, FZA-D, FZA-I, FZA ST ETA-98/0004 16.06.2021
DOP - Declaration of Performance (PDF, 3 MB) DoP 0179 03.03.2020
