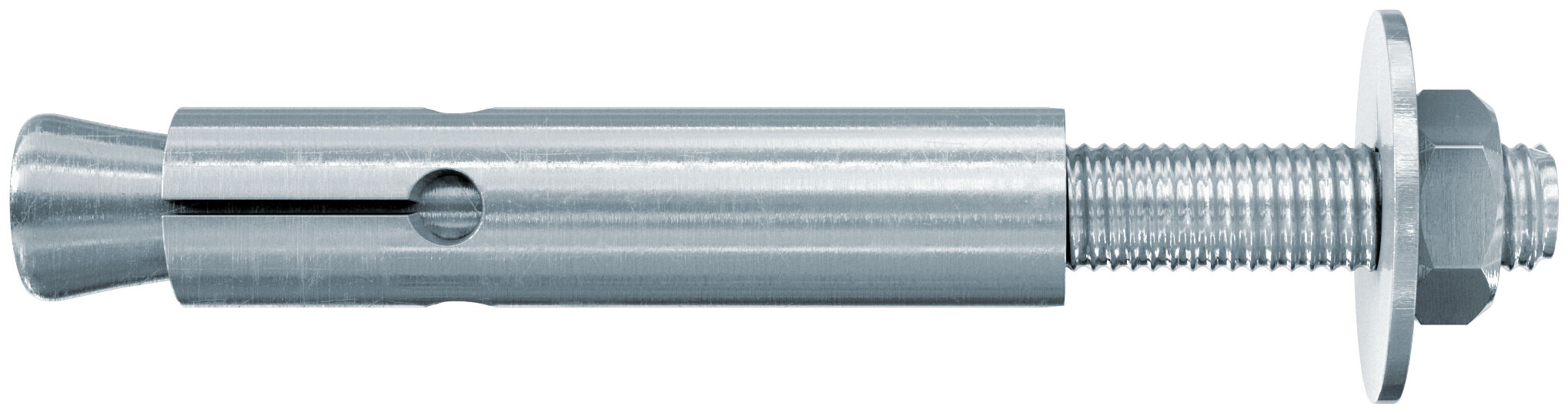

fischer ZYKON-Bolzenanker FZA 12 x 50 M 8/15

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Maximale Sicherheit durch formschlüssige Verbindung.
Geringe Rand- und Achsabstände durch spreizdruckfreie Installation.
Schnelle Montage ohne Werkzeugwechsel. Das spart Zeit und Kosten.
Kräfteschonende Montage mit geringer Setzenergie.
ETA-Zulassung für gerissenen Beton und Feuerwiderstandsklasse R 120.

Art.-Nr. 060627
FZUB 12 x 50
Art.-Nr. 044638
FZE 12 plus

Das Befestigungssystem mit höchster Sicherheit in gerissenem Beton.

Vorteile

Die spezielle ZYKON-Hinterschnitttechnik ermöglicht eine formschlüssige Verbindung und sorgt für maximale Sicherheit auch in großen Rissen.
Die nahezu spreizdruckfreie Installation des Ankers ermöglicht kleine Achs- und Randabstände und damit eine flexible Verwendung.
Der Spezialbohrer FZUB ermöglicht eine schnelle Montage durch die Erstellung des Hinterschnitts ohne Werkzeugwechsel.
Die Bohrlochgeometrie sorgt für eine sehr geringe Setzenergie und so für eine kräfteschonende Montage.

Der fischer ZYKON-Bolzenanker FZA ist ein Anker aus galvanisch verzinktem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der Vorsteckmontage gesetzt. Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Bolzenanker FZA ist ideal, um Stahlkonstruktionen, Geländer und Maschinen im Innenbereich in gerissenem Beton zu befestigen.

Funktionsweise / Montage

Der FZA ist für die Vorsteckmontage geeignet.
Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse mit dem Setzwerkzeug FZE Plus über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt.

Montageanleitung als PDF ansehen

Vorsteckmontage FZA

1 / 8

Durchsteckmontage FZA-D

1 / 8

ETA-Zulassung
Bohrernenndurchmesser( d₀ )	12 mm
Nutzlänge	15 mm
Max. Dicke des Anbauteils( t_fix )	15 mm
Verankerungstiefe( h_ef )	50 mm
Ankerlänge( l )	79 mm
Gewinde( M )	M8
Schlüsselweite	13 mm
U-Scheibe (Außendurchmesser x Dicke)	16 x 1,6 mm
Material	Galvanisch verzinkter Stahl
Prüfzeichen / Zulassungen	ETA - Europäisch Technische Bewertung, VdS Anerkennung
Werkstoff Hülse	Stahl
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Schraubsystem	Sechskant
Zugehöriger Bohrer FZUB	12 x 50
Zugehöriges Setzwerkzeug	FZE 12 plus
Produkttyp	Hinterschnittanker
Umgebung	Innenbereich
Verpackungsvariante	Faltschachtel
Profi / DIY	Profi
Menge	20 Stück
GTIN (EAN-Code)	4006209607169

fischer ZYKON-Bolzenanker FZA 12 x 50 M 8/15
