Art.-Nr. 564631

GTIN (EAN-Code): 4048962462562

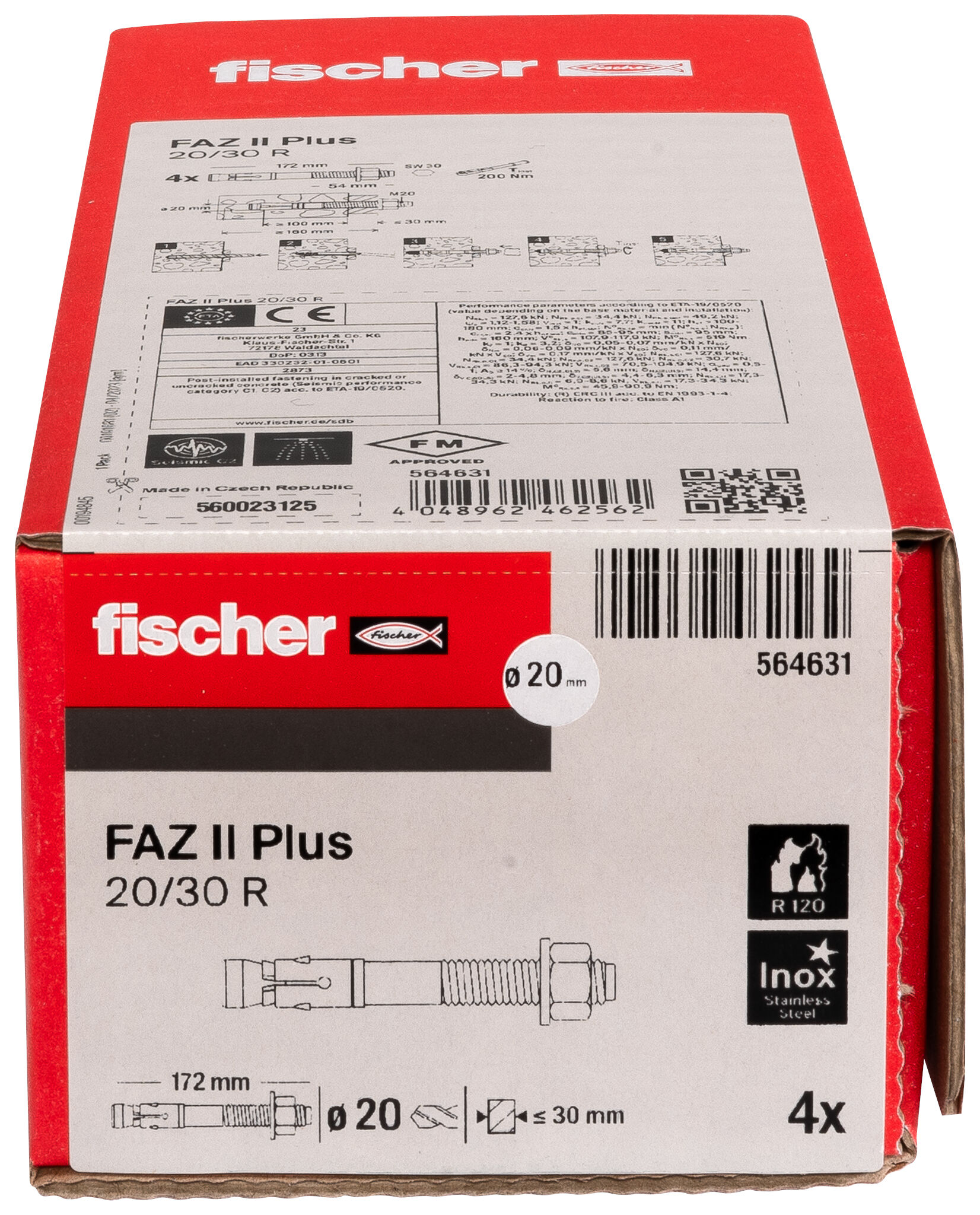

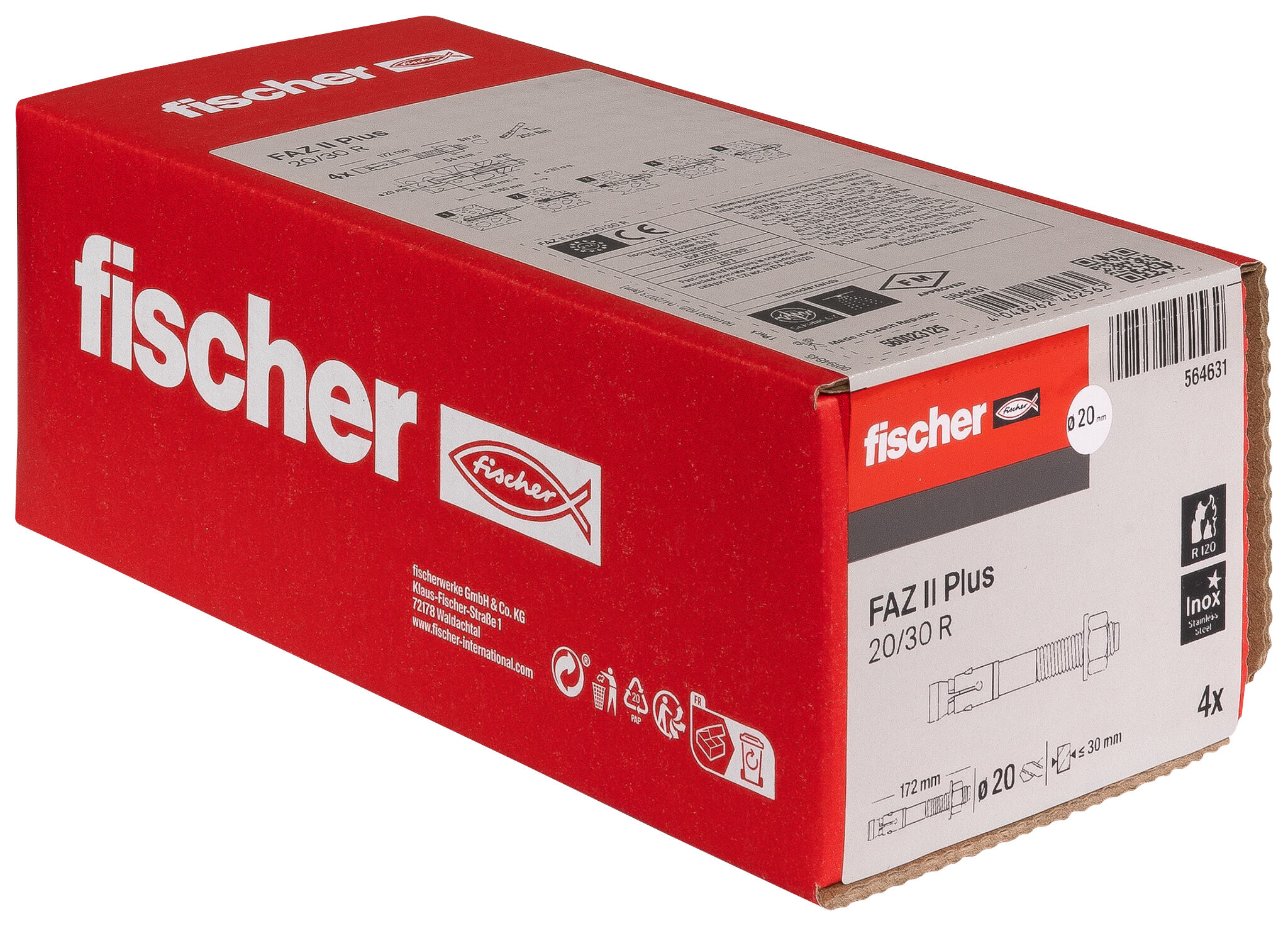

fischer Bolzenanker FAZ II Plus 20/30 R nichtrostender Stahl

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M24).
Nichtrostender Stahl: maximale Sicherheit für den Außenbereich.
Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.
Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen.
Höchste seismische Lasten der Leistungskategorie C1 mit und ohne die Verwendung der Verfüllscheibe FFD.

Art.-Nr. 568789
Dynamikset M20 R
Art.-Nr. 549958
Quattric II 20/200/250 S
Art.-Nr. 531844
SDS Plus II 20/250/300
Art.-Nr. 567792
AB G

Für höchste Ansprüche. Kraftvoll und flexibel.

Vorteile

Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).
Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/95, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.
Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.
Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.
Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16).
Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.
Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.

Anwendungen

Stahlkonstruktionen
Geländer
Konsolen
Leitern
Kabeltrassen
Maschinen
Treppen
Fassaden
Holzkonstruktionen

Baustoffe

Zugelassen für:

Beton C20/25 bis C50/60, gerissen und ungerissen

Geeignet für:

Beton C12/15 (Gutachten vorhanden)
Beton C80/95 (Gutachten vorhanden)
Stahlfaserbeton (aBG vorhanden)
Kalksandvollstein (KSV) (Gutachten vorhanden)

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-19/0520
ETA-20/0897
DoP No. 0334
DoP No. 0337
3023222
ESR-2948
Z-21.1-2152
BZS D 23-607
EPD-Kiwa-EE-190505-DE

Funktionsweise / Montage

Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.
Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.
Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.

Montage FAZ II Plus in Beton

1 / 5

Montage ohne Bohrlochreinigung

1 / 6

Durchsteckmontage mit Hutmutter und Setzlehre

1 / 8

ETA-Zulassung
ICC-Zulassung
Bohrernenndurchmesser( d₀ )	20 mm
Max. Nutzlänge h_ef,stand/h_ef,min.( t_fix )	30 / - mm
Ankerlänge( l )	172 mm
Gewinde( M )	M20
Gewinde( ø x Länge )	M20 x 54 mm
Schlüsselweite	30 mm
Installationsdrehmoment( T_inst )	200 Nm
U-Scheibe (Außendurchmesser x Dicke)	37 x 3 mm
Min. Bohrlochtiefe bei Durchsteckmontage( h₂ )	155 mm
Verankerungstiefe h_ef,stand/h_ef,min.( h_ef )	100 / - mm
Max. Anbauteildicke (standard)( t_fix )	30 mm
Material	Nicht rostender Stahl
Oberflächenschutz	unbehandelt
Brandschutz relevant	Ja
Feuerwiderstandsklasse	R120
Seismic-Zulassung	C1 / C2
Schraubsystem	Sechskant
Produkttyp	Bolzenanker
Umgebung	Feuchtraum / Außenbereich
Verpackungsvariante	Faltschachtel
Profi / DIY	Profi
Menge	4 Stück
GTIN (EAN-Code)	4048962462562

ETA - Europäische Technische Bewertung

pdf, ETA-19/0520

Europäische Technische Bewertung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanische Dübel zur Verwendung im Beton

Erstellt am 24.05.2023

DOP - Declaration of Performance

pdf, DoP No. 0334

Leistungserklärung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanischer Dübel für den Einsatz in Beton)

Erstellt am 31.05.2023

ETA - Europäische Technische Bewertung

pdf, ETA-20/0897

Europäische Technische Bewertung für fischer Bolzenanker FAZ II Plus dynamic - Nachträglich eingebaute Befestigungsmittel in Beton unter ermüdungsrelevanter zyklischer Beanspruchung

Erstellt am 22.05.2023

DOP - Declaration of Performance

pdf, DoP No. 0337

Leistungserklärung für fischer Bolzenanker FAZ II Plus dynamic (Nachträgliche Befestigung in gerissenem oder ungerissenem Beton)

Erstellt am 05.06.2023
