Art.-Nr. 573440

GTIN (EAN-Code): 4048962527872

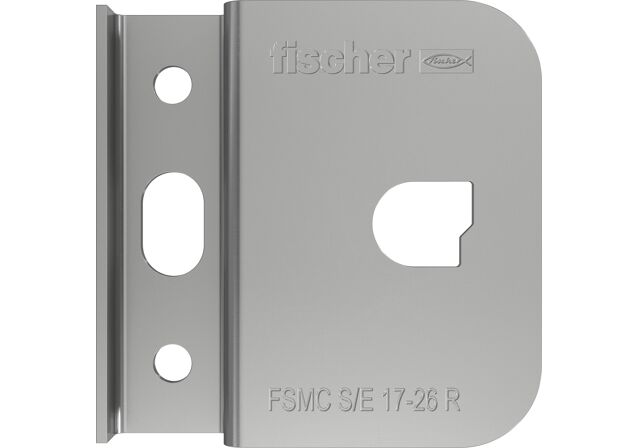

fischer Start-/End-Clip FSMC S/E 17-26 Edelstahl R

Produktvarianten

Bilddaten herunterladen

Top Features

Weniger Einzelteile: ein Clip für Start- und Endmontage
Zwängungsfreies und lastenoptimiertes Design
Kostenoptimiert und nutzerfreundlich dank einfacher und flexibler Montage
Einsetzbar auf unterschiedlichsten Wanduntergründen

Zur einfachen und schnellen Befestigung von PV-Modulen an vertikalen Fassaden

Vorteile

Schnelle und zwängungsfreie Montage des PV-Moduls durch die Befestigung mit der Schiebemutter FSMN.
Ein Produkt für zwei Funktionen: Start- und Endclip.
Hergestellt aus Edelstahl mit hoher Korrosionsschutzklasse III für höchste Witterungsbeständigkeit.
Geeignet für alle Arten von gerahmten PV-Modulen mit Montagelöchern.
Das System ermöglicht die Befestigung an diversen Wanduntergründen oder an Unterkonstruktionen.

Der vielseitige Start-/End-Clip FSMC S/E ermöglicht die vertikale Befestigung von PV-Modulen an diversen Verankerungsgründen. Der FSMC S/E erfüllt zwei Funktionen, reduziert somit die Menge der Einzelteile und sorgt für mehr Flexibilität in der Montage. Selbst anspruchsvolle Anforderungen an die Fassade werden durch eine zwängungsfreie Montage erfüllt. Die verdeckte Befestigung ermöglicht es, ganzheitliche Fassadenfelder zu realisieren.

Eigenschaften

Edelstahl mit hoher Korrosionsschutzklasse III

Funktionsweise / Montage

Erstes Modul:

Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube auf der einen Modulseite
Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o. ä.
Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o. ä.

Mittlere Module:

Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
Eindrehen der fischer Sperrzahnschrauben in die Schiebemuttern auf der einen Modulseite
Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o.ä.

Letztes Modul:

Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
Eindrehen der fischer Sperrzahnschrauben in die Schiebemuttern auf der einen Modulseite
Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o.ä.

Montage PV-Clip System

1 / 10

Typ	Start-/End-Clip
Breite( W )	60 mm
Höhe( H )	60 mm
Stärke( T )	1,5 mm
Loch-ø( D )	5,5 mm
Langloch( l x s )	9 x 15 mm
Lochrahmenabstand	17 - 26 mm
Typ	Start-/End-Clip
Material	Nicht rostender Stahl
Profi / DIY	Profi
Menge	20 Stück
GTIN (EAN-Code)	4048962527872

fischer Start-/End-Clip FSMC S/E 17-26 Edelstahl R
