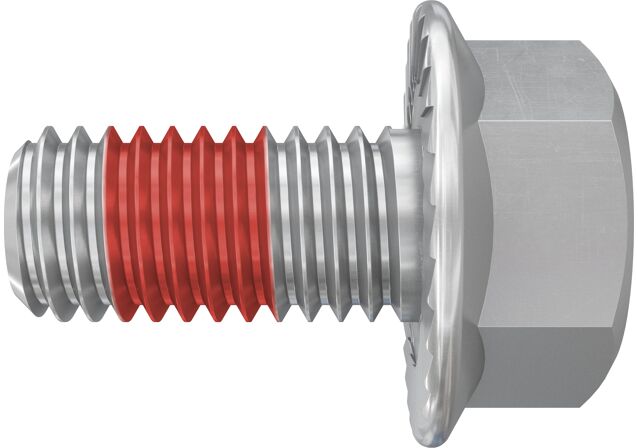

fischer Sperrzahnschraube mit Klemmbeschichtung SKSK M8x16 A4, Edelstahl A4

Produktvarianten

Bilddaten herunterladen

Top Features

Abgestimmt auf das fischer PV-Clip System
Aus Edelstahl A4
Sechskantkopf und Sperrverzahnung
Integrierte Klemmbeschichtung

Zur einfachen und sicheren Befestigung von PV-Modulen mit dem fischer PV-Clip FSMC

Vorteile

Abgestimmt auf das fischer PV-Clip System zur Befestigung von PV-Modulen an Fassaden
Sichere Verbindung von PV-Modulen mit dem PV-Clip FSMC

Mit der korrosionsbeständigen Sechskantschraube aus A4 Edelstahl werden der PV-Clip und das PV-Modul sicher und mechanisch miteinander verbunden.
Die zusätzliche Klemmbeschichtung verhindert ein Herausdrehen.

Eigenschaften

Edelstahl mit hoher Korrosionsschutzklasse III

Funktionsweise / Montage

Erstes Modul:

Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube mit Klemmbeschichtung auf der einen Modulseite
Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube mit Klemmbeschichtung auf der gegenüberliegenden Modulseite
Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o. ä.
Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o. ä.

Mittlere Module:

Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
Eindrehen der fischer Sperrzahnschrauben mit Klemmbeschichtung in die Schiebemuttern auf der einen Modulseite.
Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube mit Klemmbeschichtung auf der gegenüberliegenden Modulseite
Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o.ä.

Letztes Modul:

Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
Eindrehen der fischer Sperrzahnschrauben mit Klemmbeschichtung in die Schiebemuttern auf der einen Modulseite.
Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube mit Klemmbeschichtung auf der gegenüberliegenden Modulseite
Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o.ä.

Montage PV-Clip System

1 / 10

Material	A4
Material	A4
Werkstoff	A4
Oberflächenschutz	unbehandelt
Gewindeverteilung	Vollgewinde
Gewinde( A )	M8
Gewinde( M )	M8
Durchmesser( d )	8 mm
Gewindelänge( l_g )	16 mm
Länge( l )	16 mm
Kopfform	Sechskantkopf
Schraubsystem	Sechskant
Schlüsselweite	13 mm
Schlüsselweite( AF )	13 mm
Ansenkung	180 °
Farbe	Edelstahl
Produkttyp	Sechskantschraube
Profi / DIY	Profi
Menge	100 Stück
GTIN (EAN-Code)	4048962534399
