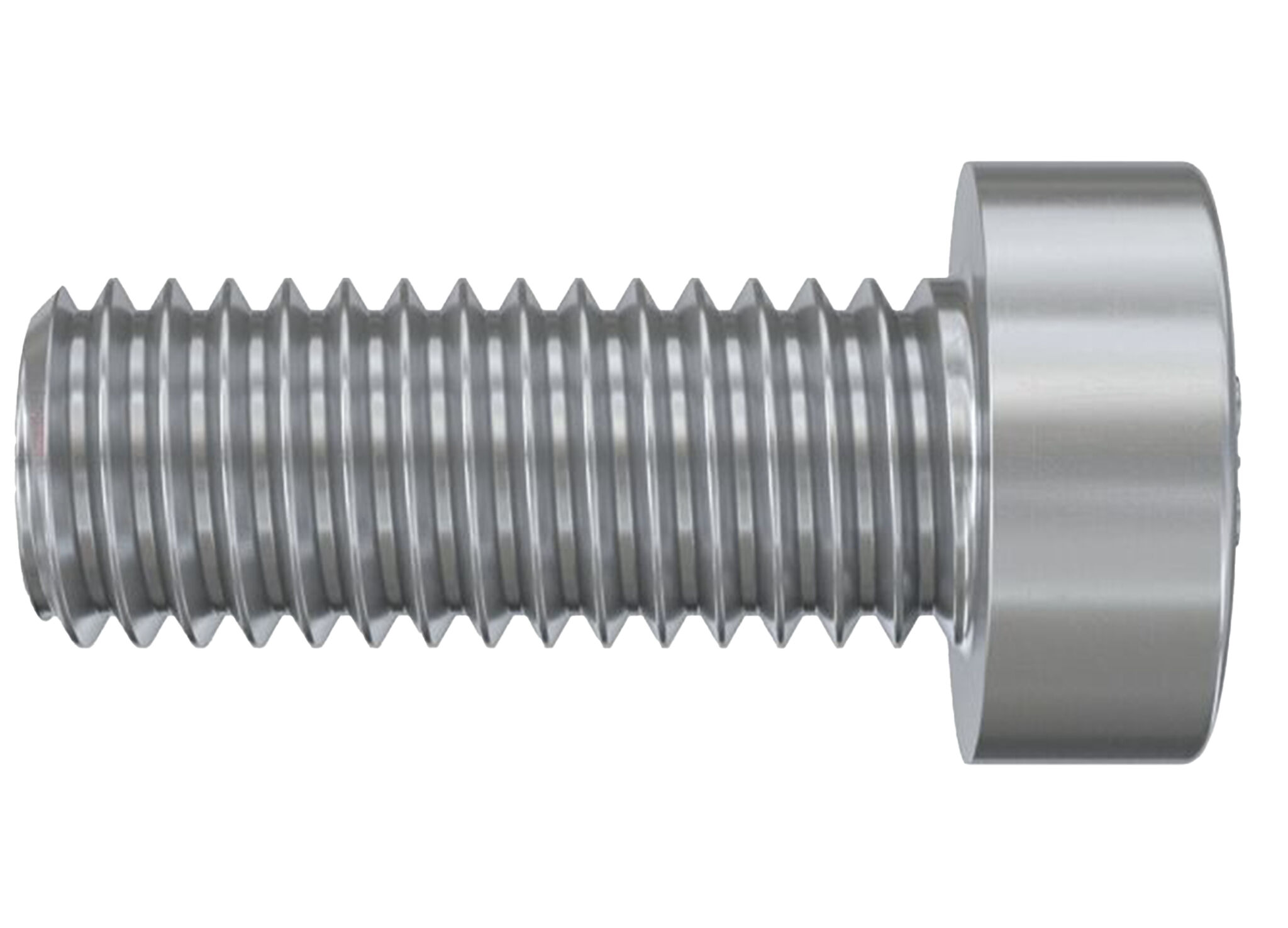

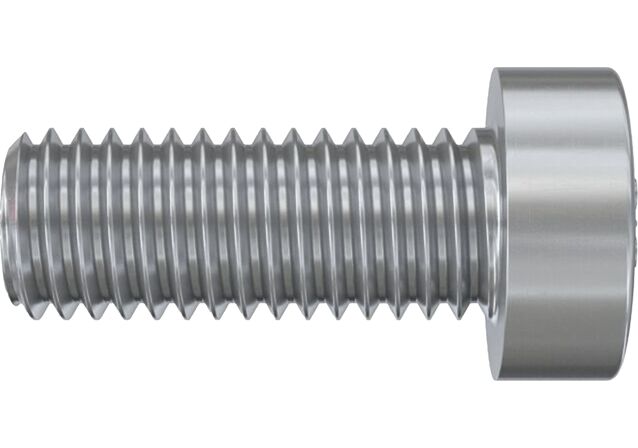

fischer Innensechskantschraube HSHS M8 x 20 A4 nichtrostender Stahl A4

Innensechskantschraube aus rostfreiem Stahl A4.

Vorteile

Die sechseckige Vertiefung ermöglicht ein einfaches Ein- und Ausschrauben mit dem passenden Schlüssel.

Die Innensechskantschraube HSHS aus rostfreiem Stahl A4 ist geeignet für jede Art von Solaranwendung, insbesondere für die Verwendung in Verbindung mit unserem PV-Clip-System FSMC zur Befestigung von Solarmodulen an Fassaden.

Eigenschaften

Edelstahl mit hoher Korrosionsschutzklasse III

Funktionsweise / Montage

Erstes Modul:

Aufschieben von mindestens vier Schiebemuttern FSMN II R auf die Montagelöcher auf der Rückseite des Modulrahmens
Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube auf der einen Modulseite
Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o. ä.
Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o. ä.

Mittlere Module:

Aufschieben von mindestens vier Schiebemuttern FSMN II R auf die Montagelöcher auf der Rückseite des Modulrahmens
Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
Eindrehen der fischer Sperrzahnschrauben in die Schiebemuttern auf der einen Modulseite
Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o.ä.

Letztes Modul:

Aufschieben von mindestens vier Schiebemuttern FSMN II R auf die Montagelöcher auf der Rückseite des Modulrahmens
Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
Eindrehen der fischer Sperrzahnschrauben in die Schiebemuttern auf der einen Modulseite
Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o.ä.

Montage PV-Clip System

1 / 10

1
2
3
4
5
6
7
8
9
10

Kopfform	Zylinderkopf
Ansenkung	0 °
Schraubsystem	Innensechskant
Durchmesser( d )	8 mm
Gewinde( A )	M8
Gewinde( M )	M8
Länge( l )	20 mm
Gewindeverteilung	Vollgewinde
Schlüsselweite (Innen 6kant)( SW )	6 mm
Material	A4
Beschichtung	unbehandelt
Oberflächenschutz	unbehandelt
Farbe	Edelstahl
Produkttyp	Zylinderkopfschraube
Profi / DIY	DIY, Profi
Menge	100 Stück
GTIN (EAN-Code)	4048962552089
