Aluminiumverbinder für SolarFish H33 AL-Profile.

Profilverbinder SolarFish H33 AL

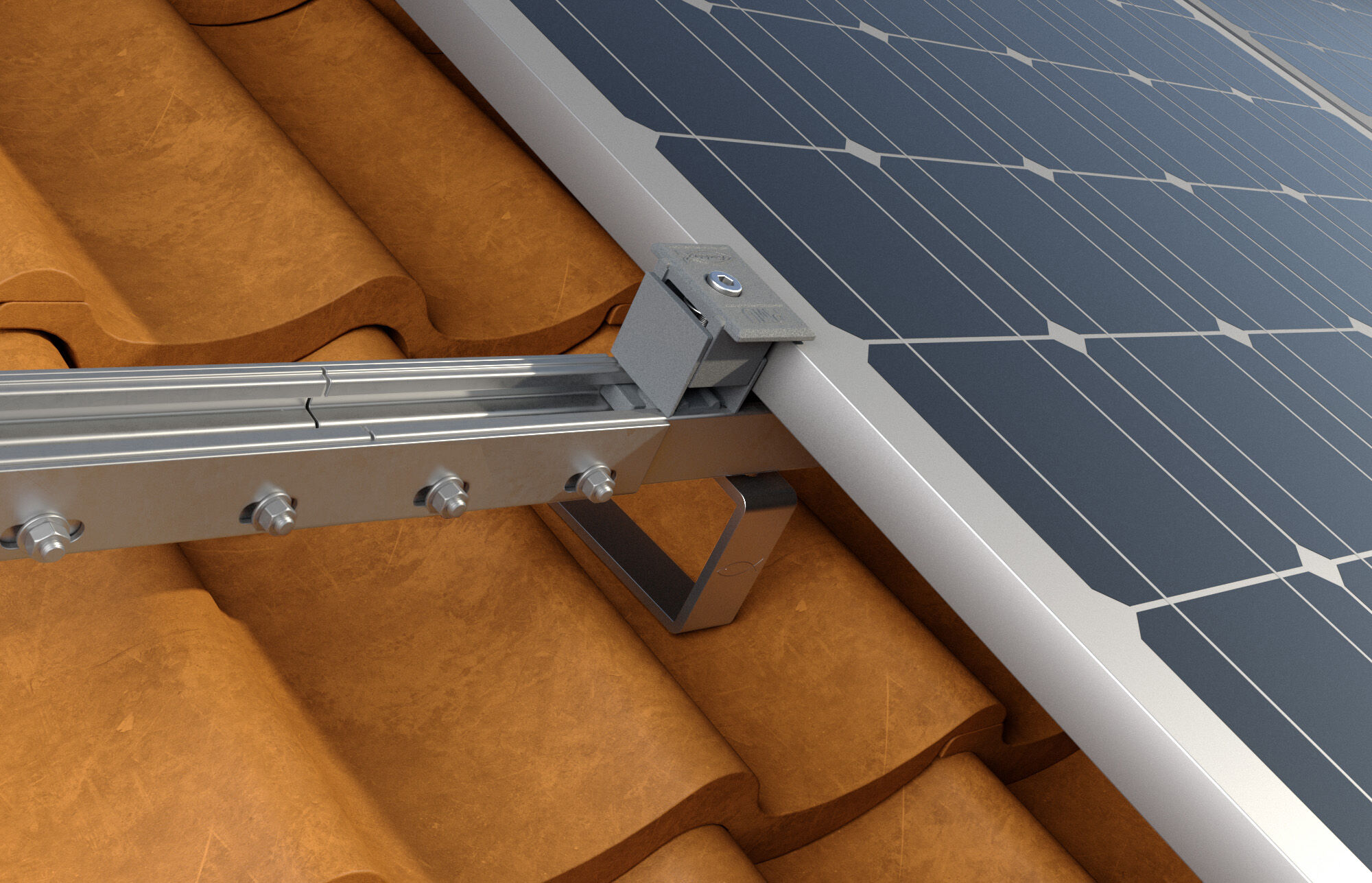

Der SolarFish H33 AL-Verbinder ist kompatibel mit dem SolarFish H33 AL-Profil. Er ermöglicht es, zwei Solarprofile miteinander zu verbinden. Dank seines Designs können die beiden Profile leicht in den Verbinder eingelegt werden und mit Hilfe der Nut in der Mitte der Außenseite und der Schwalbenschwanzverbindung können sie schnell und einfach positioniert werden.

Productvarianten

Bilddaten herunterladen

Productvarianten

1 Varianti del prodotto

Inhalt

Menge

GTIN (EAN-Code)

Visualizzate 1 di 1 varianti

Vorteile

Durch den U-förmigen Querschnitt der Verbindung lassen sich die beiden Profile leicht einstecken.
Die Schwalbenschwanzverbindung erleichtert die Montage, indem sie die korrekte Einfügeposition der Verbindung in die Profile klar und schnell anzeigt.
Die mittige Markierung hilft dabei, die richtige Position der Profile zu ermitteln.
Der Verbinder gewährleistet eine feste und sichere Verbindung zwischen den Profilen.
Die Befestigung zwischen dem Verbinder und den Profilen muss mit RHS 8-Schrauben und geflanschten Sechskantmuttern MU F M8 erfolgen.

Eigenschaften

Aluminiumlegierung AW 6063 T6 gemäß EN 755-2:2013.
Bitte beachten: Oxidationsflecken gelten als charakteristisch für Aluminium. Dies beeinträchtigt in keiner Weise die Funktionalität des Produkts und fällt nicht unter die Garantie.
Schwarz eloxierte Produkte können aufgrund von Verpackung und Transport leichte Kratzer aufweisen.

Funktionsweise / Montage

Positionieren Sie zwei SolarFish H33 AL-Profile so, dass sie im Verbinder sitzen, indem Sie sie an der Markierung zentrieren.
Verwenden Sie die Markierung und die Schwalbenschwanzverbindung, um die Profile einfach im Verbinder zu positionieren.
Befestigen Sie den Verbinder mit vier Schrauben RHS 8 und vier Sechskant-Flanschmuttern MU F M8 an den Profilen, indem Sie diese mit einem Drehmoment von 15 Nm anziehen.

Montage Profilverbinder SolarFish H33 AL

1 / 5

1
2
3
4
5

Profilverbinder SolarFish H33 AL

Productvarianten

Productomschrijving

Toepassing en goedkeuring

Montage instructies

Documenten om te downloaden

Inhalt	10x SolarFish H33 Schienenverbinder AL 80x Flanschmutter MU F M8 A2 80x Hammerkopfschraube RHS 8,0x20 A2
Menge	10 Stück
GTIN (EAN-Code)	8001132119549
