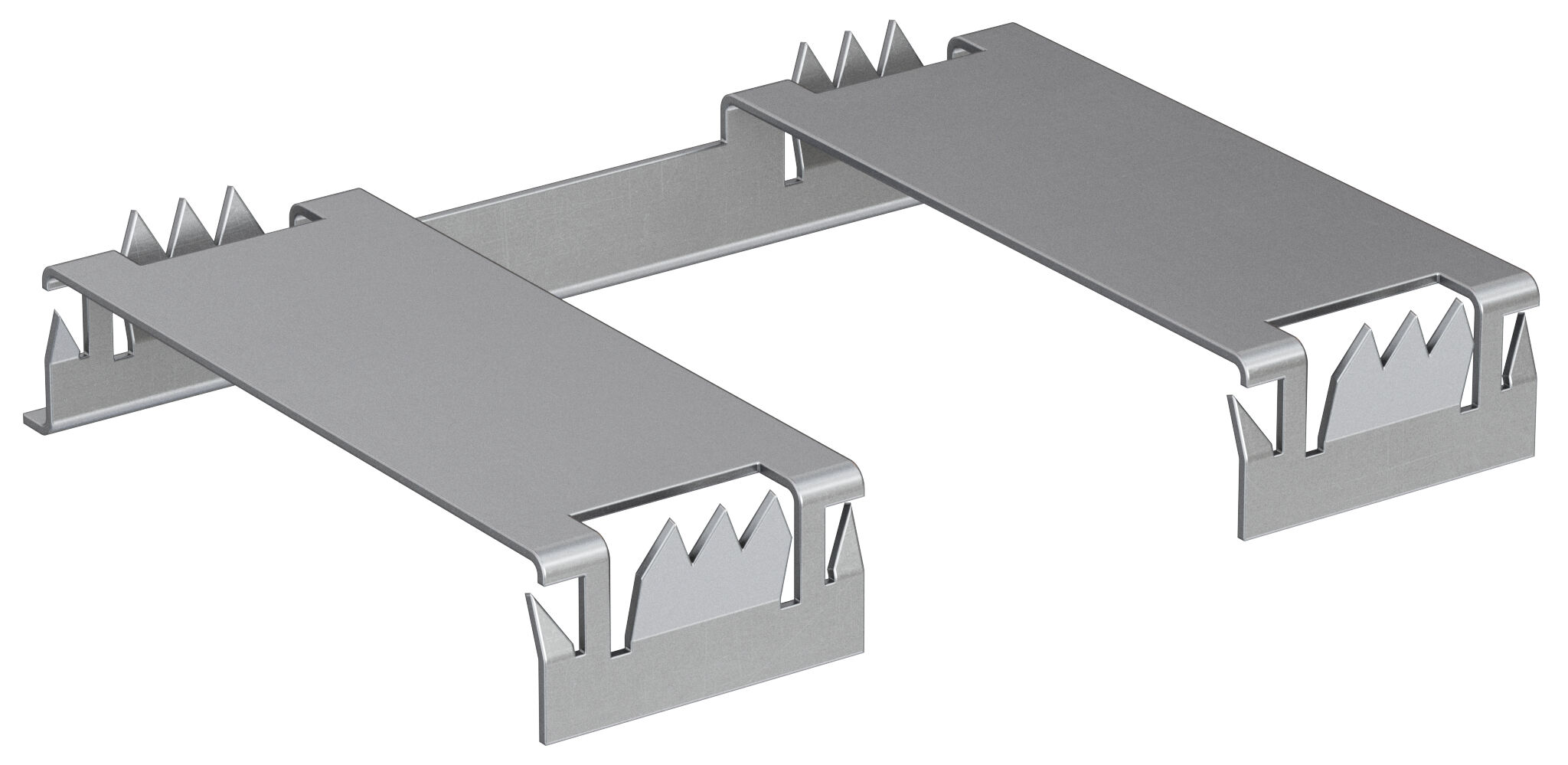

Erdungsclip Terragrif®

","__typename":"CatalogTextItem"},{"Key":"KAT_POS","Value":"Edelstahlklemme für Erdung und Potentialausgleich von Photovoltaikanlagen.","__typename":"CatalogTextItem"},{"Key":"DOKBSTMARKDESCR","Value":"Der Terragrif® ist ein wesentliches Element für die Erdung von Photovoltaikanlagen. Es erlaubt eine eine effiziente und sichere Installation in Kombination mit allen fischer Solarschienen und nahezu allen fischer Modulklemmen. Es handelt sich dabei um eine Edelstahlklammer mit integrierten Krallen, die zwischen dem PV-Modul und der Unterkonstruktion positioniert wird und dabei in der Lage ist, zur selben Zeit zwei Module in den Potentialausgleich einzubinden.","__typename":"CatalogTextItem"},{"Key":"KAT_ANWENDUNG_GEN","Value":"

Anwendungen

Einfache Einbindung der PV-Module in den Potentialausgleich.
Die Aufgabe des Terragrif®QL 0,5 x 52 x 38 besteht darin, die Erdung zwischen dem eloxierten Aluminiumrahmen (Isolierfläche) eines PV-Moduls und dem Solarprofil zu ermöglichen.

Standards:

Durchgangsprüfung nach IEC 61730-2
Blitzstromwellen-Test nach IEC 61180
Salznebelprüfung nach IEC 60068
Klimatische Wechselwirkungen nach IEC 61215-2

","__typename":"CatalogTextItem"},{"Key":"EIGENSCHAFTENGEN","Value":"

Eigenschaften

Werkstoff: Edelstahl 301

","__typename":"CatalogTextItem"},{"Key":"KAT_VORTEILNUTZEN","Value":"

Vorteile

Terragrif® ist ein wesentliches Element für die Erdung von Photovoltaikanlagen, das für eine effiziente und sichere Installation entwickelt wurde.
Es handelt sich um eine Edelstahlklammer mit integrierten Krallen, die zwischen dem PV-Modul und der Unterkonstruktion positioniert wird.
Dank seines intuitiven Designs lässt sich Terragrif® leicht anbringen, was die Installationszeit erheblich verkürzt.
Trotz seiner Einfachheit gewährleistet er eine robuste und zuverlässige elektrische Verbindung, die für den Überspannungsschutz und die allgemeine Sicherheit der Photovoltaikanlage unerlässlich ist.
Terragrif® ist sowohl mit allen fischer Solarprofilen (außer SolarFish H83 und SolarMetal L H25), als auch mit der Universalklemme PM C U, sowie mit allen vormontierten Mittel- und Endklemmen kompatibel.
Ein Terragrif® bindet gleichzeitig zwei Module in den Potentialausgleich ein.

","__typename":"CatalogTextItem"},{"Key":"KAT_FUNKTION","Value":"

Funktionsweise / Montage

Klemme an der richtigen Stelle positionieren.
Terragrif® so auf das Profil setzen, dass der Terragrif® die Mittelklemme rechts und links umschließt.
PV-Module auf dem Profil positionieren und die Mittelklemme mit dem vorgeschriebenen Drehmoment anziehen.
Der Terragrif® durchdringt die Eloxalschicht des PV-Moduls und stellt so eine elektrisch leitende Verbindung her.
