Art.-Nr. 572999

GTIN (EAN-Code): 4048962524321

fischer Innengewindeanker FIS IG 12 20 x 200 R nichtrostender Stahl

Produktvarianten

Bilddaten herunterladen

Top Features

Oberflächenbündige Befestigung sowie Demontage in Holz
Vorgefertigte Bauteile zur einfachen Montage auf der Baustelle
Verwendung im Innen- und Außenbereich

Der Innengewindeanker aus Edelstahl für Verankerungen in Holz

Vorteile

Der Innengewindeanker ist in Kombination mit dem Injektionsmörtel FIS EM Plus gemäß abG und ETA für Verankerungen in Holz zugelassen.
Das Sortiment aus galvanisch verzinkten sowie Edelstahlvarianten in den Innengewindegrößen M8 – M20 (Außendurchmesser M12 – M30) ermöglicht eine flexible Anwendung im Innen- und Außenbereich.
Der oberflächenbündige Abschluss der Innengewindelösung ermöglicht einen sicheren Bauteiltransport ohne überstehende Ankerstangen zu verbiegen.
Die empfohlenen Zentrierclips fischer DD-E und DD-S erlauben eine ideale Zentrierung der Innengewindeanker im Bohrloch.
Der Innengewindeanker FIS IG ermöglicht die oberflächenbündige Demontage und Wiederverwendung des Befestigungspunktes in Holz.

Der fischer Innengewindeanker FIS IG ist eine Systemkomponente für oberflächenbündige Befestigungen in Holz. Das metrische Innengewinde in den Gewindegrößen M8 bis M20 ermöglicht die Verwendung handelsüblicher metrischer Schrauben oder Ankerstangen. Der Innengewindeanker kann oberflächenbündig demontiert und der Befestigungspunkt somit wiederverwendet werden. Damit ist der FIS IG besonders geeignet für die Endmontage vorgefertigter Bauteile auf der Baustelle. Dieses Verfahren ermöglicht zudem einen sicheren Transport, da keine überstehende Ankerstangen montiert sind, die sich verbiegen könnten.

Anwendungen

Vorgefertigte Bauteile zur Montage auf der Baustelle
Demontierbare und temporäre Befestigungen
Verankerungen in Holz gemäß nationaler und Europäischer Systemzulassung zum Einkleben in Holz

Baustoffe

Brettschichtholz und Balkenschichtholz aus Fichte (Picea abies), Tanne (Abies alba) und Kiefer (Pinus sylvestris)

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

Z-9.1-914

Funktionsweise / Montage

Der Innengewindeanker FIS IG ist für die Vorsteckmontage in Holz geeignet.
Durch das Anbringen von Zentrierhilfen wie den fischer Zentrierclips DD-E und DD-S wird der Innengewindeanker im Bohrloch zentriert.
Das Setzen des Befestigungselementes erfolgt von Hand durch leichtes Eindrehen bis der Anker am Bohrlochmund versenkt ist.

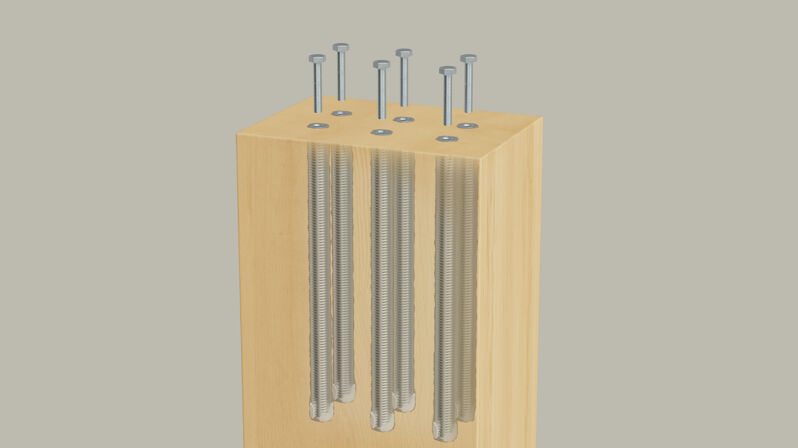

Verkleben in Holz mit FIS EM Plus und Innengewindeanker FIS IG

1 / 13

Bohrernenndurchmesser in Holz( d_drill )	22 / 24 mm
Ankerlänge( l )	200 mm
Min. Einschraubtiefe Schraube 5.8 / 8.8 / R / HCR( L_E,min )	11 / 14 / 9 / 9 mm
Max. Einschraubtiefe( l_E,max )	30 mm
Gewindelänge( l_g )	200 mm
Innengewinde( M )	M12
Außengewinde( A 2 )	M20
Min. Bohrlochtiefe( h_drill )	200 mm
Min. Verankerungstiefe( h_ef )	200 mm
Material	Nicht rostender Stahl
Anwendungsbedingungen	vorwiegend ruhende Lasten
Baustoff	Holz
Ausführung	Mit Innengewinde
Zur Verwendung mit Injektionsmörtel	FIS EM Plus
Produkttyp	Injektions-Innengewindeanker
Für Bürste	BS 20
Verpackungsvariante	Faltschachtel
Profi / DIY	Profi
Menge	10 Stück
GTIN (EAN-Code)	4048962524321
