fischer Justierdübel S 10 J 75 S

Produktvarianten

Bilddaten herunterladen

Top Features

Universelle Anwendung in Vollbaustoffen und Holzkonstruktionen.
Stufenlose Justierung der Unterkonstruktion. Dies spart Keile und Klötze zur Fixierung.
Aus hochwertigem Nylon.

Die Befestigung zur stufenlosen Justierung von Holzkonstruktionen in allen gängigen Vollbaustoffen.

Vorteile

Die Kombination von Justierdübel und Abstandsschraube ermöglicht den universellen Einsatz in Holz und Vollbaustoffen.
Das spezielle Funktionsprinzip des Justierdübels S10J erlaubt eine stufenlose Justierung. Dies erspart die Verwendung von Keilen und Klötzen zur Fixierung des Bauteils.

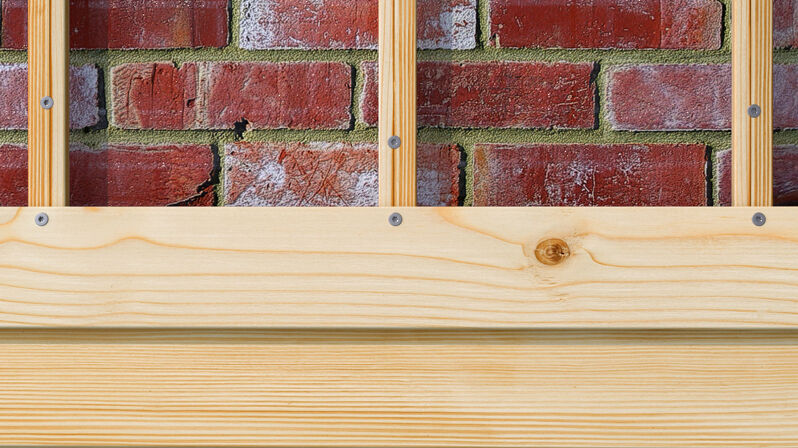

Der fischer Justierdübel S 10 J ist ein Spezialdübel zur stufenlos justierbaren Abstandsbefestigung von Holzkonstruktionen in Vollbaustoffen. Der Spezialdübel besteht aus einer Dübelhülse aus hochwertigem Nylon und der fischer Justierschraube JS mit zwei Gewinden. Der Justierdübel wird in der zeitsparenden Durchsteckmontage gesetzt. Nach dem Eindrehen der Schraube lässt sich der Abstand zum Bauteil durch die Änderung der Drehrichtung stufenlos justieren. Der fischer Justierdübel S 10 J ist ideal für die Befestigung von Holzunterkonstruktionen aus Holzlatten mit 20 bis 25 mm Stärke.

Bohrernenndurchmesser( d₀ )	10 mm
Dübellänge( l )	75 mm
Min. Bohrlochtiefe bei Durchsteckmontage( h₂ )	115 mm
Schraubenabmessung( d_s x l_s )	6,0x110 mm
Effektive Verankerungstiefe( h_ef )	50 mm
Holzdicke( d_a )	25 mm
Max. Justierweg( x )	30 mm
Antrieb	TX40
Produkttyp	Justierdübel
Verpackungsvariante	Faltschachtel
Profi / DIY	Profi
Menge	50 Stück
GTIN (EAN-Code)	4006209807101
