Art.-Nr. 577082

GTIN (EAN-Code): 4048962556223

fischer Wetterschalen-Sanieranker FWS II - A 280

Produktvarianten

Bilddaten herunterladen

Top Features

Hohe Quertragfähigkeit durch großen Bolzendurchmesser. Dadurch werden weniger Sanierungsanker pro Platte benötigt.
Schnelle Montage: Bohrloch kann mit handelsüblichen Diamantbohrkronen in einem Arbeitsgang erstellt werden. Das spart Kosten.
Einbau bereits ab 50 mm Tragschichtdicke.
Bauaufsichtliche Zulassung.
Neues Bemessungskonzept für eine sichere und wirtschaftliche Bemessung.

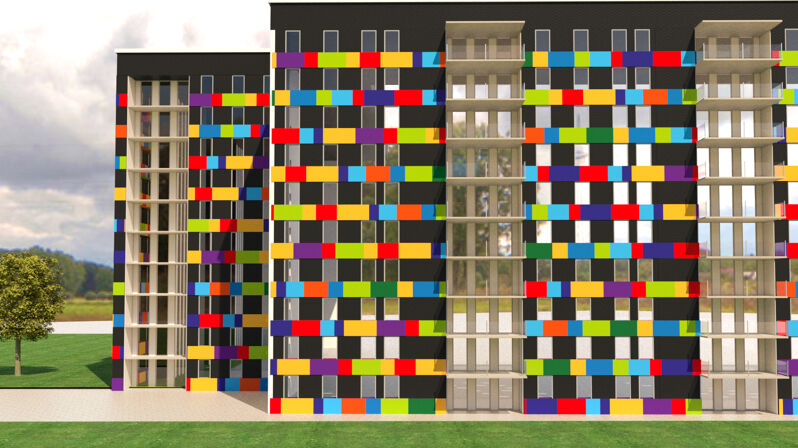

Die wirtschaftliche Lösung für die Sanierung dreischichtiger Außenwandplatten.

Vorteile

Aufgrund des großen Ankerdurchmessers erreicht der FWS II eine hohe Quertragfähigkeit. Das reduziert die Anzahl der benötigten Sanierungsanker pro Platte auf ein Minimum und spart somit Kosten.
Das Bohrloch kann mit handelsüblichen Diamantbohrkronen in einem Arbeitsgang erstellt werden. Dadurch wird ein schneller Arbeitsfortschritt erreicht.
Der Einbau ist bereits ab einer Tragschichtdicke ≥ 80 mm zugelassen.
Die Zulassung mit neuem Bemessungskonzept ermöglicht eine sichere und wirtschaftliche statische Berechnung und macht Belastungen aus Temperaturänderungen nachweisbar.

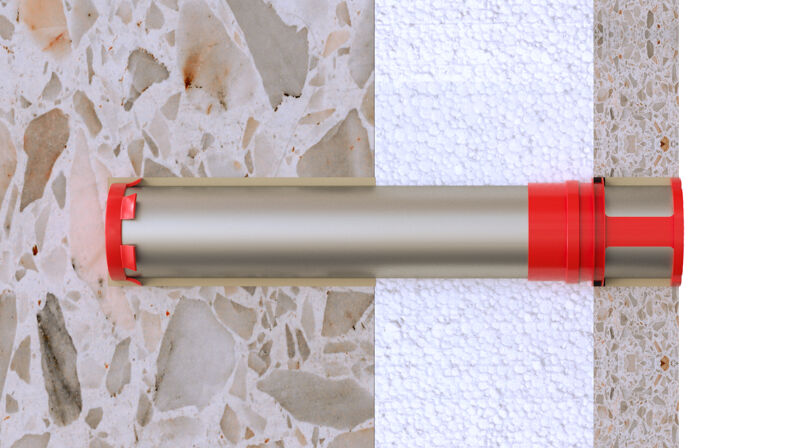

Der fischer Wetterschalen-Sanieranker FWS II ist ein System zur nachträglichen Sicherung von dreischichtigen Außenwandplatten aus Beton. Das System besteht aus dem Wetterschalen-Sanieranker FWS II aus nichtrostendem Stahl und dem fischer Hochleistungsmörtel FIS V Plus. Der FWS II wird mit dem Injektionsmörtel in der Tragschicht in die Wetterschale eingemörtelt. Dabei schützt die Kunststoffummantelung die Dämmung vor dem Eindringen des Mörtels.

Funktionsweise / Montage

Der Wetterschalen-Sanieranker FWS II kann mit dem Injektionsmörtel FIS V Plus, FIS VS Plus oder FIS VW Plus in die Tragschicht und in die Wetterschale eingemörtelt werden.
Die rote Kunststoffummantelung schützt die Dämmung vor dem Eindringen des Mörtels.
Die korrekte Verfüllung des Ankers mit der Wetterschale ist über Kontrollöffnungen am Ankerkopf sichtbar.

Montageanleitung als PDF ansehen

Montage in dreischichtigen Außenwandplatten mit FIS V Plus und FWS II-A

1 / 8

Produkttyp	Wetterschalen-Sanieranker
Profi / DIY	Profi
Menge	5 Stück
GTIN (EAN-Code)	4048962556223
Baustoff	dreischichtige Außenwandplatten aus Beton
Gesamtlänge( l )	280 mm
Nenndurchmesser Bohrkrone( d_B )	40 - 41 mm
Anker pro 360 ml-Kartusche	5
Anwendungsbedingungen	Feuchtraum / Außenbereich
Ausführung	Spezial-Ankerstange
Material	A4
Montageart	Durchsteckmontage
Prüfzeichen / Zulassungen	DIBT Zulassung
Verankerungstiefe	70 mm
Verankerungstiefe( h_ef )	50 / 70 mm
