Art.-Nr. 562205

GTIN (EAN-Code): 4048962442335

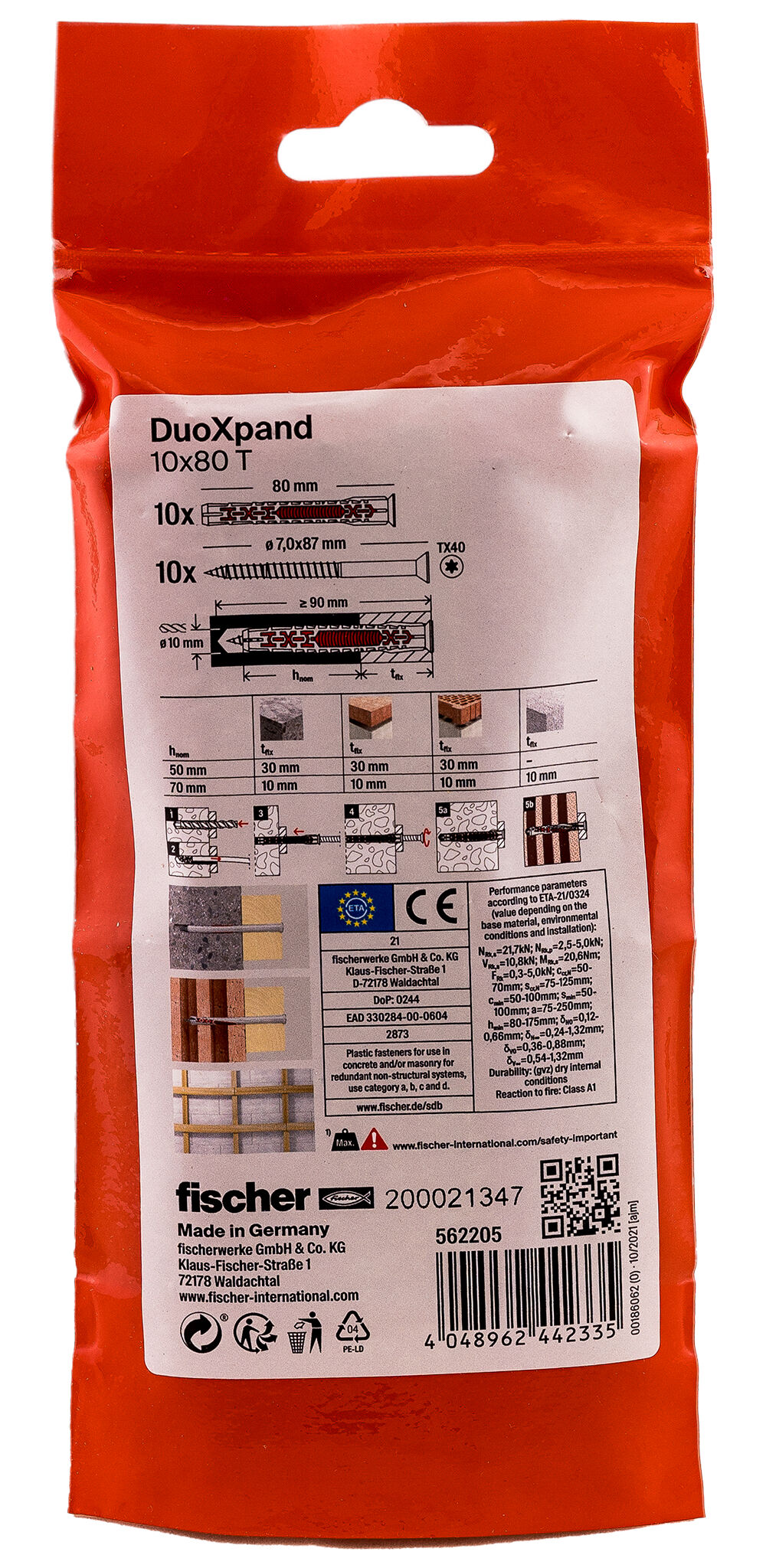

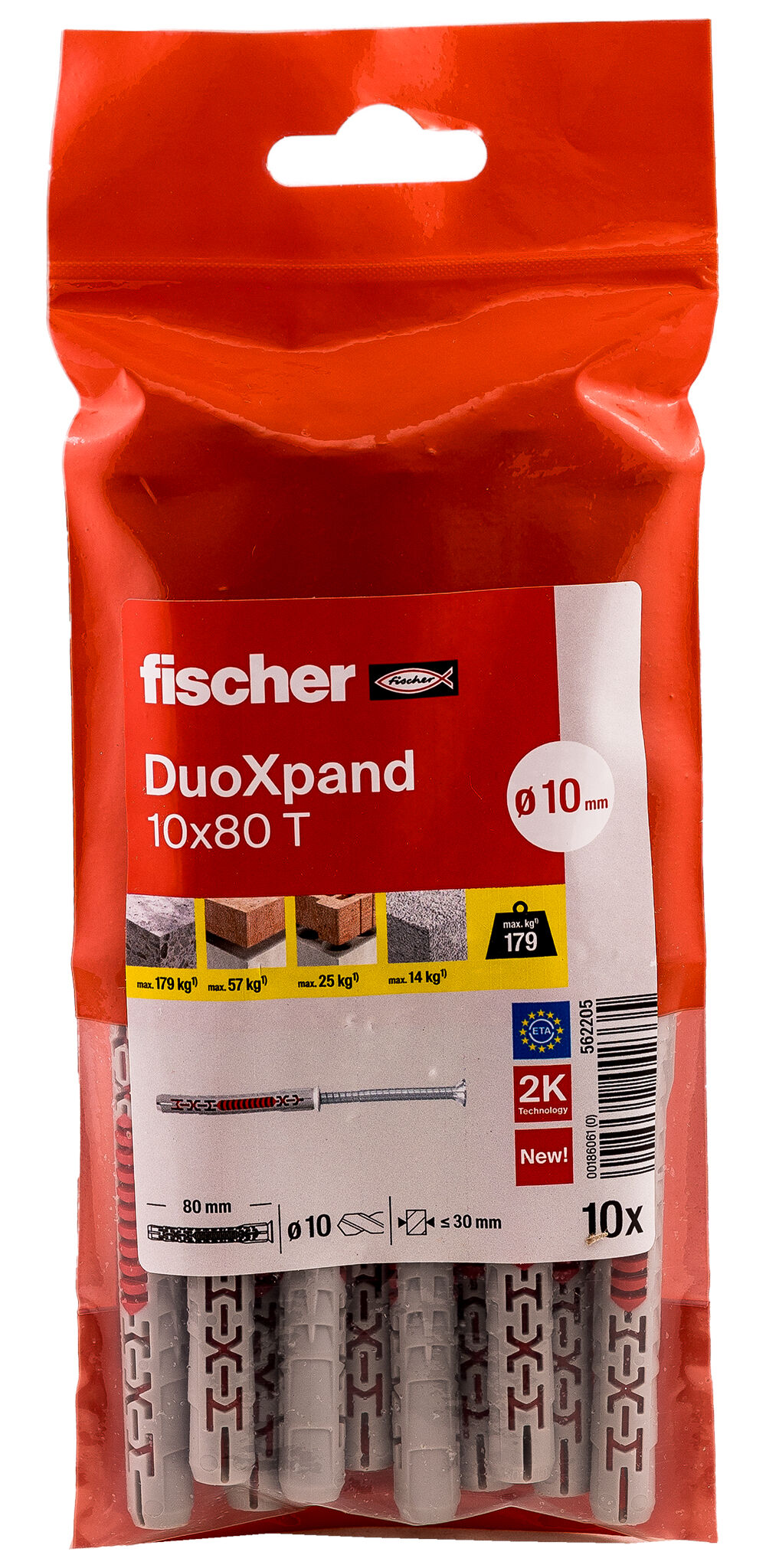

fischer Langschaftdübel DuoXpand 10 x 80 T Senkkopfschraube

Name: fischer Langschaftdübel DuoXpand 10 x 80 T Senkkopfschraube
Brand: fischer

Produktvarianten

Bilddaten herunterladen

Top Features

Clevere Kombination aus Design und Material für materialschonenden Biss im Baustoff.
Spreizelement mit zwei Verankerungstiefen für flexiblen Einsatz.
Zugelassene Mehrfachbefestigung von nichttragenden Systemen in Beton und Mauerwerk.
Seitliche Rippen verhindern Mitdrehen im Bohrloch für funktionssichere Montage.
Vormontierte Sicherheitsschraube mit Senkkopf.

Mit cleverem Biss verankern

Vorteile

Die abgestimmte Kombination aus Design und Material beißt sich perfekt in alle Baustoffe und ermöglicht den universellen Einsatz.
Die spezielle Lamellengeometrie verspreizt sich materialschonend im jeweiligen Baustoff. Dies vermeidet Brüche in porösen Baustoffen und ermöglicht randnahe Verankerungen.
Der graue Grundkörper aus hochwertigem Nylon bietet starken Halt, während die rote Materialkomponente für Flexibilität und optimales Aufspreizen sorgt.
Die Europäische Technische Bewertung (ETA-21/0324) für Mehrfachbefestigung von nichttragenden Systemen gewährleistet sicheren Halt in allen Baustoffklassen.
DuoXpand 10 in den Längen 80, 100, 180 und 200 mm ist geeignet für die Verankerung unter seismischer Einwirkung in Mauerwerk aus Hohl- oder Lochsteinen (ETA-22/0186).
Die vormontierte Sicherheitsschraube ist perfekt auf den Dübel abgestimmt und sorgt für Zeitersparnis bei der Montage.

Der fischer Langschaftdübel DuoXpand mit zwei Verankerungstiefen ist mit der fischer Senkkopfschraube für Mehrfachbefestigungen von nichttragenden Systemen in Beton, Mauerwerk und Porenbeton zugelassen. Durch seine spezielle Lamellengeometrie und der Materialkombination verspreizt sich der Dübel optimal und materialschonend im jeweiligen Baustoff. Das Sortiment umfasst die Durchmesser 8 und 10 und Dübellängen bis 230 mm. Der DuoXpand mit der Senkkopfschraube ist besonders für die Befestigung von Holzkonstruktionen geeignet.

Anwendungen

Fassaden-, Decken- und Dachunterkonstruktionen aus Holz oder Metall
Fenster
Tore und Türen
Garderoben
Küchenhängeschränke
Kanthölzer
Balken
TV-Konsolen
Wandbekleidungen
Metallwinkel
Metallhalterungen
Kabelkanäle
Kabelrinnen

Baustoffe

Zugelassen für:

Beton ≥ C12/15
Vollziegel
Kalksandvollstein
Vollblock aus Leicht- und Normalbeton
Hochlochziegel
Kalksandlochstein
Hohlblock aus Leichtbeton
Porenbeton

Geeignet für:

Naturstein mit dichtem Gefüge
Vollgips-Platten

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-21/0324
ETA-22/0186
DoP No. 0347
REPORT NO.: 21-010-2 (1)

Funktionsweise / Montage

Der DuoXpand ist geeignet für die Durchsteckmontage.
In Vollbaustoffen garantiert das abgestimmte Produktdesign eine gleichmäßige Lastverteilung in den Untergrund.
Im Lochsteinmauerwerk spreizen die Lamellen am Steinsteg und bilden im Hohlraum einen Hinterschnitt aus. Die Dübelgeometrie gewährleistet eine materialschonende Krafteinleitung, somit werden poröse Steinstege nicht zerstört.
Besonders geeignet für die Befestigung von Holzkonstruktionen.

Montage DuoXpand

1 / 5

ETA - Europäische Technische Bewertung

pdf, ETA-21/0324

Europäische Technische Bewertung für fischer Langschaftdübel DuoXpand - Kunstoffdübel für redundante nichttragende Systeme in Beton und Mauerwerk

Erstellt am 19.10.2023

DOP - Declaration of Performance

pdf, DoP No. 0347

Leistungserklärung für fischer Langschaftsdübel DuoXpand (Kunststoffdübel für die Verwendung in Beton und Mauerwerk)

Erstellt am 02.11.2023

ETA - Europäische Technische Bewertung

pdf, ETA-22/0186

Europäische Technische Bewertung für fischer Langschaftdübel DuoXpand 10: seismische Einwirkung

Erstellt am 21.02.2024

ETA-Zulassung
Bohrernenndurchmesser( d₀ )	10 mm
Min. Bohrlochtiefe bei Durchsteckmontage( h₂ )	90 mm
Nutzlänge bei Verankerungstiefe 50 mm( t_fix )	30 mm
Nutzlänge bei Verankerungstiefe 70 mm( t_fix )	10 mm
Dübellänge( l )	80 mm
Antrieb	TX40
Inhalt	10 x Langschaftdübel DuoXpand 10 x 80 T
Verpackungsvariante	Polybeutel
Menge	10 Stück
GTIN (EAN-Code)	4048962442335
