Trägerklammer gelenkig TKLG - Die gelenkige Trägerklammer zur Befestigung an geneigten Stahlträgern.

Trägerklammer gelenkig TKLG

Die fischer Trägerklammer TKLG eignet sich für die Befestigung von Rohrleitungen, insbesondere Sprinklerrohren, an geneigten Stahlträgern ohne Schweißen und Bohren. Die Trägerklammer wird mit einer Schraube fixiert. Durch das bewegliche Gelenk mit Gewindeaufnahme M8 oder M10 erlaubt die TKLG eine Montage an geneigten Stahlträgern. Durch die integrierte Gewindeaufnahme lassen sich Gewindestangen einfach montieren. Die TKLG verfügt über eine FM- bzw. VdS Zulassung und erlaubt dadurch den Einsatz in ortsfesten Sprinkleranlagen . Gefertigt wird die TKLG aus hochwertigem Stahl und ist zum Schutz vor Korrosion galvanisch verzinkt.
ProduktvariantenBilddaten herunterladen

Produktvarianten

Filter
Filter
3 Produktvarianten
VdS-Zulassung
FM-Zulassung
Spannbereich
Gewinde
Installationsdrehmoment
Menge
Gesehen 3 von 3 Variante(n)

Die Vorteile / Produktbeschreibung

Vorteile
  • Die gelenkige Bauform erlaubt die Montage an geneigten oder gekippten Stahlträgern ohne Schweißen und Bohren.
  • Der Gelenkanschluss ist um 360° drehbar und erlaubt eine Winkelmontage von 0-180°.
  • FM- und VdS-Zulassung garantieren objektiv geprüfte Funktionssicherheit.
  • Geeignet zur Anwendung in ortsfesten Sprinkleranlagen.
  • Die massive Ausführung der TKLG erlaubt eine hohe Tragkraft.
  • Die Gewindeaufnahme M8 bzw. M10 erlaubt eine einfache und schnelle Montage von Gewindestangen an die TKLG.
  • Geeignet für Stahlträger mit Flanschdicken bis max. 17 mm.
Eigenschaften
  • Werkstoff TKLG: hochlegierter Stahl S420NC
  • Werkstoff Schraube: Stahl Festigkeit 8.8
  • Werkstoff Mutter: Stahl nach DIN 267-4, Festigkeit min. 8
  • Werkstoff SS-TKLG: Stahl DX51D+Z275
  • Verzinkung: galvanisch verzinkt

Anwendung und Zulassung

Anwendungen

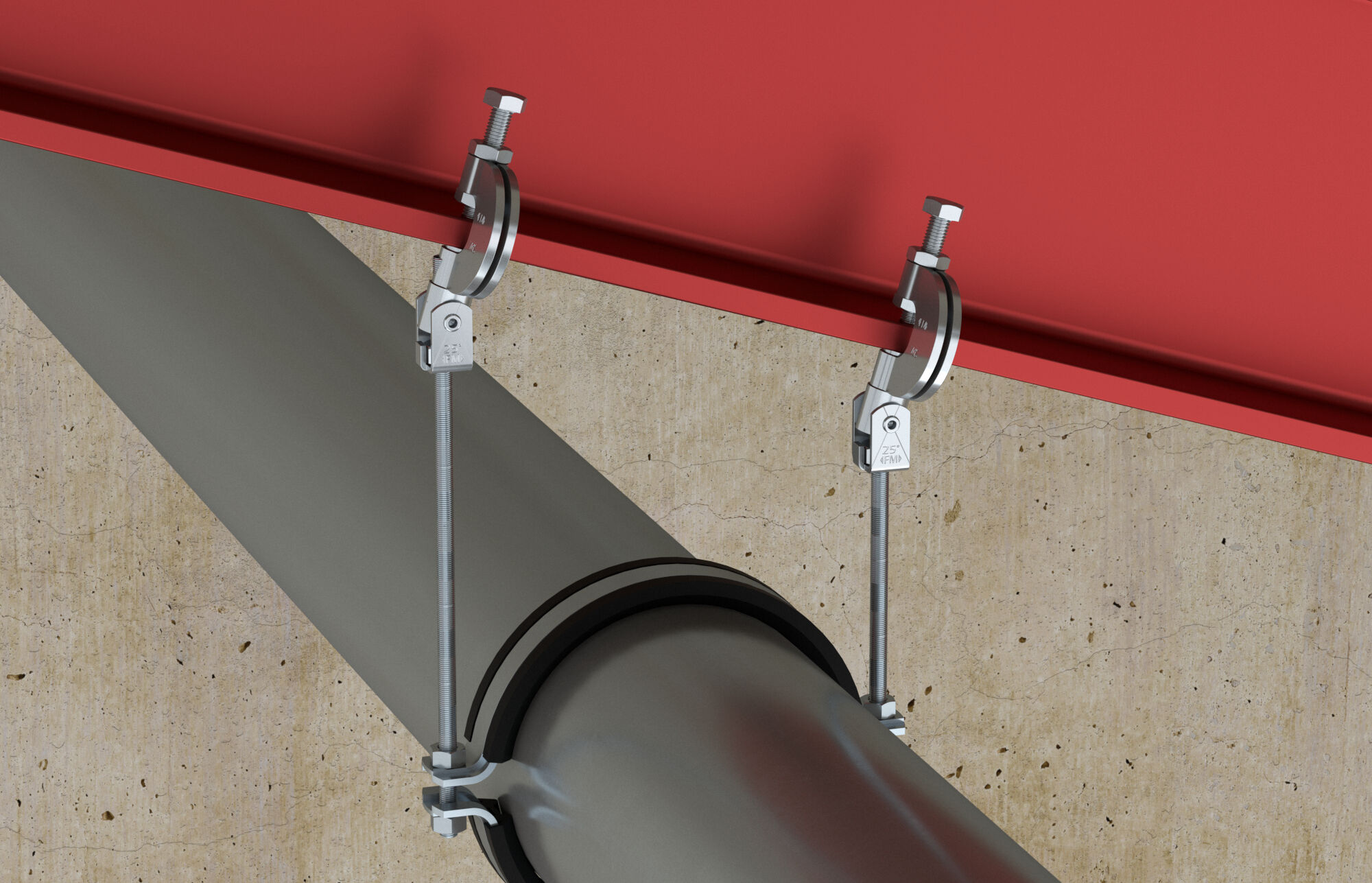

  • Die gelenkige Trägerklammer TKLG ermöglicht eine einfache Befestigung von Rohrleitungen und Schienenabhängugen durch Klemmen an geneigten Stahlträgern.
  • Zur Abhängung von Sprinklerleitungen an geneigten Stahlträgern bis zu einem Auslenkwinkel von max. 25° gemäß FM und VdS.

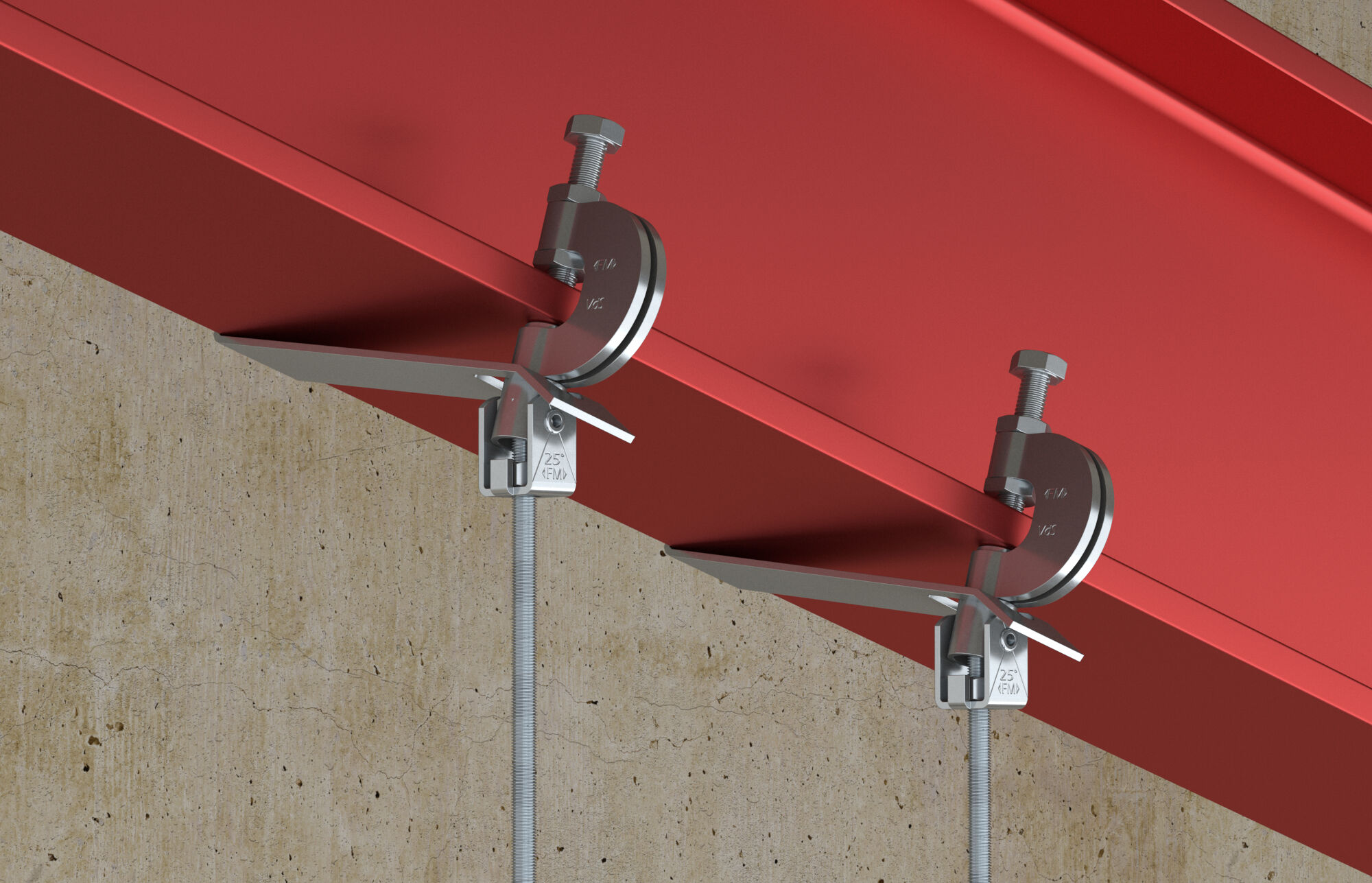

  • Bei Rohrleitungen ≥ DN 65 und bei Montage an geneigten Stahlträgern muss die TKLG Trägerklammer für eine VdS konforme Montage zusätzlich mit der Sicherungslasche SS-TKLG am Stahlträger gesichert werden.
  • Geeignet für Rohrleitungen bis DN 100 gemäß VdS.
  • Geeignet für Stahlträger mit Flanschdicken von max. 17 mm.
Zulassungen
  • PR470196
  • G 423024

Montageanleitung

Montage TKLG
1 / 5
FM/VdS-zugelassene Montage
1 / 4
Sonstige Installationen
1 / 3

Dokumente zum Download

  • Zulassungen und Zertifikate
  • Technische Dokumente
FM Approval - Certificate of Compliance
VdS-Anerkennung
pdf, G 423024
VdS Anerkennung von Bauteilen und Systemen - Trägerklammer "TKLG"
Gültig ab 26.08.2024
bis 15.02.2026
