Der kompakte Schiebegleiter mit Kombi-Anschlussgewinde.

Schiebegleiter axial kompakt FASC

Der Schiebegleiter FASC eignet sich zur Aufnahme von Rohrausdehnungen und ist für leichte Rohre bis DN50 empfohlen. Der FASC hat einen maximalen Schiebeweg von 40 mm und eine maximale Lastaufnahme von 0,7 kN. fischer bietet den FASC mit einem metrischen Kombigewinde M8/M10 an. Der FASC kann für die stehende und hängende Montage verwendet werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.

Produktvarianten

Bilddaten herunterladen

Produktvarianten

1 Produktvarianten

Anschlussgewinde

Länge

Breite

Höhe

Stärke

Max. empfohlene zentr. Last (hängend)

Gesehen 1 von 1 Variante(n)

Vorteile

Durch die Einsatzmöglichkeiten als stehender oder hängender Gleiter ist der FASC flexibel einsetzbar.
Die geringe Gleitreibung der Kunststoffgleitunterlage ermöglicht die optimale Kraftaufname am Festpunkt.
Die Grundplatte des FASC ist mit den Schienensystemen FLS und FUS kompatibel und ermöglicht die Befestigung mit nur einer Schraube.
Das flexible Kombi-Doppelgewinde erlaubt die Aufnahme von Rohrschellen diverser Größen.

Eigenschaften

Werkstoff: Stahl
Verzinkung: galvanisch verzinkt
Werkstoff Gleitleisten: Polyamid glasfaserverstärkt
Thermische Belastbarkeit: -30 °C bis +130 °C

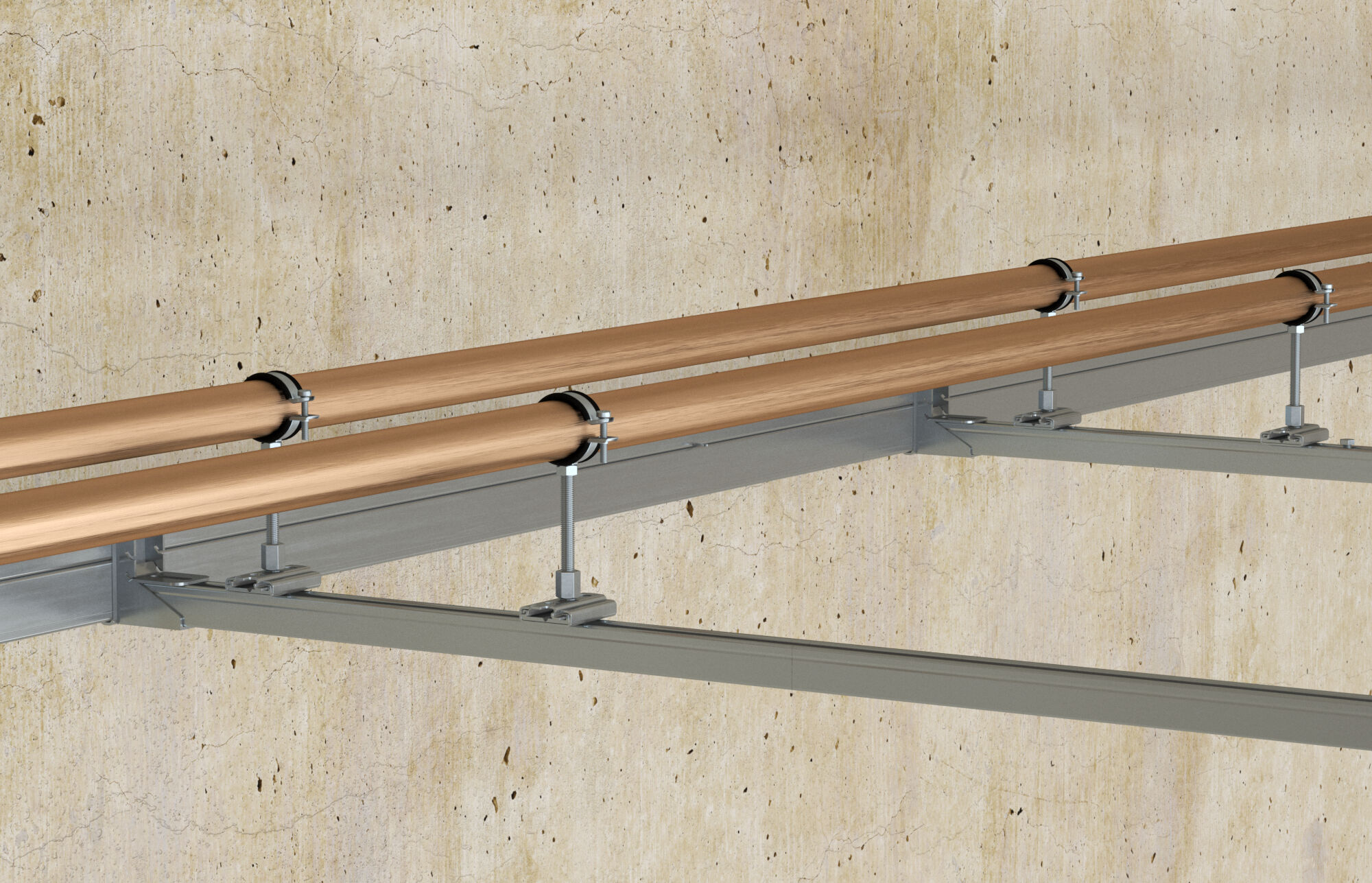

Anwendungen

Heizungsleitungen
Kälteleitungen
Warmwasser- und Zirkulationsleitungen
Medienleitungen mit thermischer Ausdehnung
Zur Anwendung im trockenen Innenbereich.

Montage FASC auf FUS-Schiene

1 / 6

1
2
3
4
5
6

Anschlussgewinde ( A )	M8 / M10
Länge ( L )	50 mm
Breite ( B )	37 mm
Höhe ( H )	30 mm
Stärke ( S )	1,5 mm
Max. empfohlene zentr. Last (hängend) ( N_empf )	0,7 kN
Max. empfohlene zentr. Last (stehend) ( N_empf )	0,7 kN
Max. Schiebeweg	42 mm
Menge	50 Stück
GTIN (EAN-Code)	4048962482744
