Sammelhalter Metall SHA M

Sammelhalter aus Metall mit hoher mechanischer Beständigkeit und Zulassung

Der fischer Sammelhalter Metall SHA M bietet eine hohe mechanische Festigkeit. Mit ihm können Elektrokabel z.B. in Zwischendecken gebündelt und befestigt werden. Dank des werkzeuglos zu bedienenden Verschlusses kann der Sammelhalter einfach nachbelegt werden. Der Sammelhalter kann mit dem Nagelanker FNA II schnell und wirtschaftlich an Wänden und Decken befestigt werden. Er ist zugelassen auch als kabelspezifische Variante für den elektrischen Funktionserhalt nach DIN 4102 Teil 12.

Produktbeschreibung

Vorteile

Der fischer Sammelhalter Metall SHA M verfügt über eine hohe mechanische Festigkeit und bietet dadurch Langlebigkeit und Sicherheit im Brandfall.
Er ist zugelassen als kabelspezifische Variante für den elektrischen Funktionserhalt nach DIN 4102 Teil 12.
Dadurch eignet er sich zur sicheren Montage oberhalb von Brandschutzdecken.
Je nach Ausführung können 15, 30 oder 70 Leitungen aufgenommen werden.
Der werkzeuglos zu bedienende Verschluss ermöglicht eine einfache Nachbelegung und sorgt so für hohe Montagefreundlichkeit.

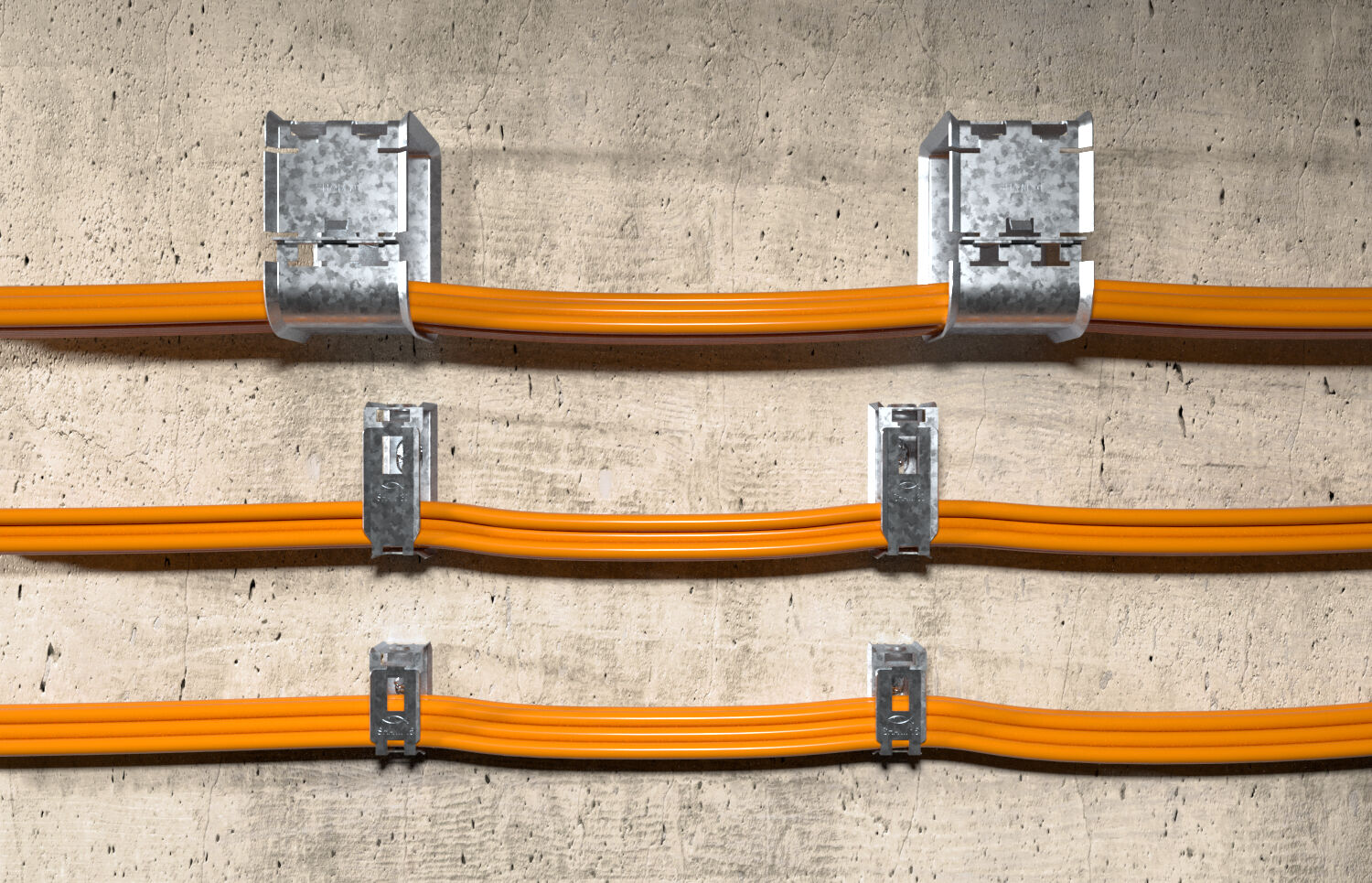

Der Sammelhalter ist variabel für die Wand- und Deckenmontage geeignet.
Halogenfrei und ohne Brandlast.

Produktvarianten

3 Produktvariante(n) gefunden

Variante

Befestigungsbohr-Ø

Abmessung in

Max. Anzahl Leitungen

Menge

Gesehen 3 von 3 Variante(n)

in den Warenkorb gelegt

Warenkorb ansehen

Anwendung und Zulassung

Anwendungen

Befestigung von Kabeln mit elektrischem Funktionserhalt.

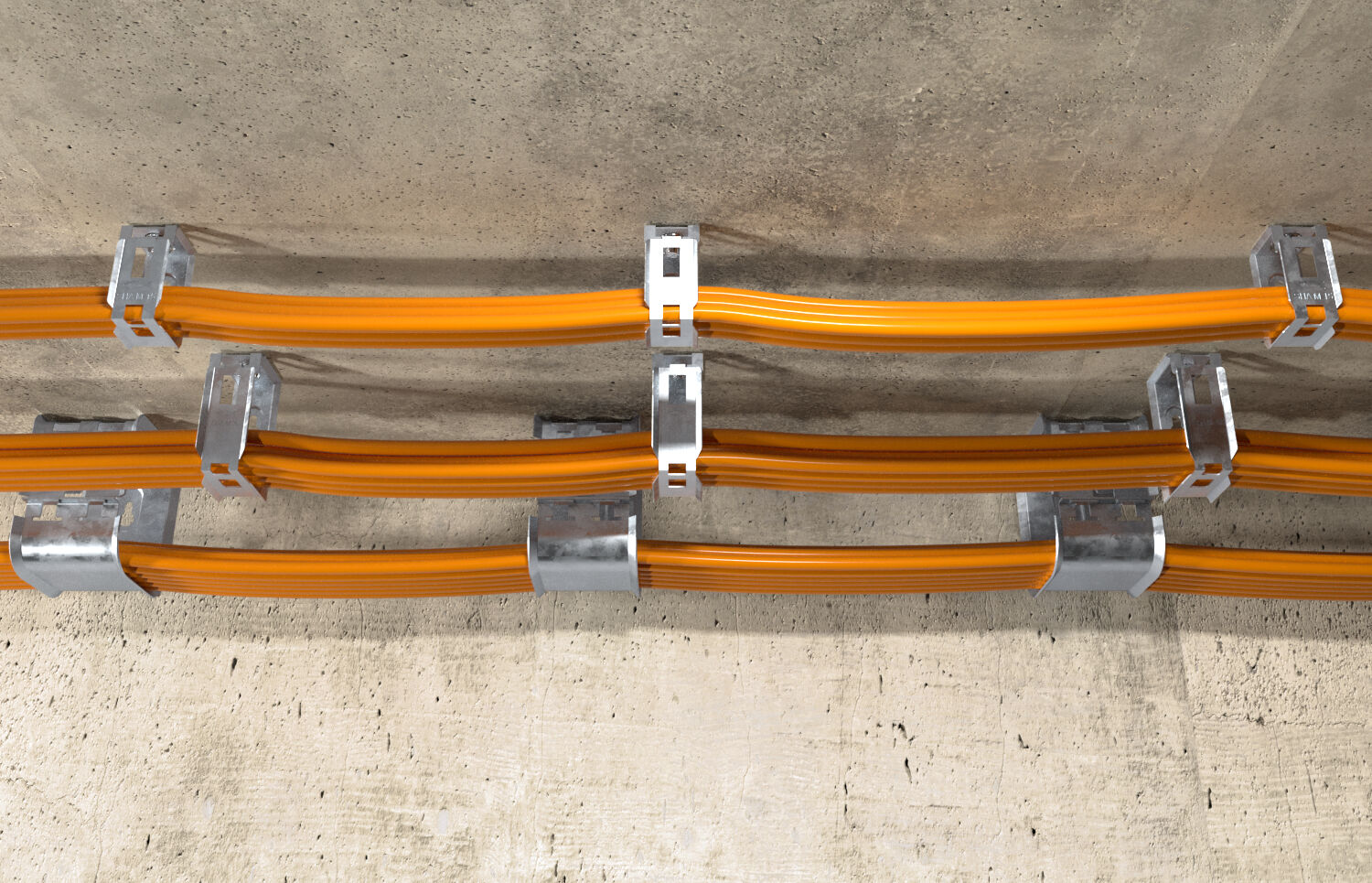

Montage von Elektrokabeln oberhalb von Brandschutzdecken.

Baustoffe

Bei Befestigung mit Nagelanker FNA II zugelassen für:

Beton C12/15 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen

Auch geeignet für:

Kalksand-Vollstein
Naturstein mit dichtem Gefüge
Spannbeton-Hohlplattendecken

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Montageanleitung

Funktionsweise / Montage

Der Sammelhalter wird in Vorsteckmontage mit dem für den Untergrund und Anwendung geeigneten Dübel und Schrauben oder Metall-Dübeln an Wänden oder Decken befestigt.

Befestigungsbohr-Ø	6 [mm]
Abmessung in	66,7 x 41,9 x 30,6 [mm]
Max. Anzahl Leitungen	15 Leitungen NYM 3 x 1,5
Menge	50 [St.]
GTIN (EAN-Code)	4048962317992

Befestigungsbohr-Ø	6 [mm]
Abmessung in	92,8 x 58,1 x 33,6 [mm]
Max. Anzahl Leitungen	30 Leitungen NYM 3 x 1,5
Menge	25 [St.]
GTIN (EAN-Code)	4048962318005

Befestigungsbohr-Ø	6 [mm]
Abmessung in	126,0 x 104,0 x 80,0 [mm]
Max. Anzahl Leitungen	70 Leitungen NYM 3 x 1,5
Menge	10 [St.]
GTIN (EAN-Code)	4048962318012
