Systeme zur verdeckten Befestigung von Fassadenplatten



Das Grundprinzip der vorgehängten hinterlüfteten Fassade beruht auf Unterkonstruktionssystemen, die die Lasten von der Fassade auf die darunter liegende Unterkonstruktion des Gebäudes übertragen.

Diese Systeme bestehen typischerweise aus

  • Wandhalterungen (z. B. L-förmige Halterungen oder thermisch optimierte Lösungen)
  • tragenden Teilen (z. B. vertikale Profile oder horizontale Profile)
  • Befestigungsteilen (z. B. Klammern oder Profile) und
  • Plattenbefestigungen (z. B. Klammern oder Hinterschnittanker).

Je nach Projektanforderungen können die Systeme angepasst werden, um z.B. eine verdeckte Befestigung, die Reduzierung von Wärmebrücken oder spezielle Lösungen für verschiedene Materialien zu ermöglichen.

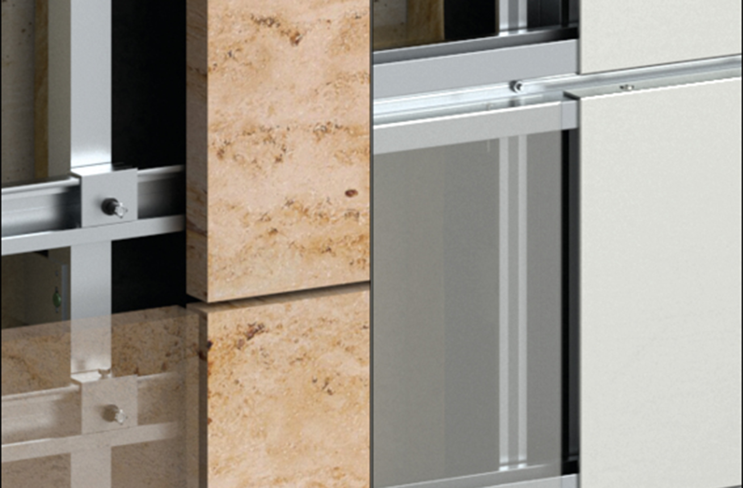

Verdeckte Befestigung von Fassadenplatten

Die ästhetischste Art der Befestigung von Bekleidungsmaterialien an hinterlüfteten Vorhangfassaden ist die verdeckte Befestigung.

Für die verdeckt befestigte Fassade bietet fischer verschiedene Systeme an, die aus einer vertikalen und einer horizontalen Unterkonstruktionsebene bestehen. Bestandteile der vertikalen Ebene sind Wandhalter und Vertikalprofile sowie die erforderlichen Verbinder und Befestigungen. Die horizontale Ebene kann aus zwei verschiedenen Systemen bestehen: Entweder aus horizontalen Profilen zusammen mit Klammern und Hinterschnittankern für die rückseitige Befestigung von Fassadenplatten oder aus speziellen horizontalen Profilen zusammen mit Nieten oder Schrauben zur Befestigung von Metall- oder Verbundkassetten in den Schattenfugen.

Die verdeckten Systeme zeichnen sich durch ihre unsichtbaren Befestigungspunkte an der Vorderseite der Fassade aus, die durch die rückseitige Befestigung mit Hilfe von Hinterschnittankern oder durch die Befestigung in den Schattenfugen entstehen.

Auch wenn dieses System optisch weniger ansprechend ist, hat es aufgrund der Einfachheit des Systems einen großen Vorteil bei kurzen Montagezeiten. Dieser Punkt auf der einen Seite und die Materialeinsparung auf der anderen Seite machen dieses System sehr kosteneffizient.

Vorteile der verdeckten Fassadensysteme:

  • Schnelle und einfache Montage der Fassadenelemente.
  • Gewährleistet eine wärmebrückenoptimierte Konstruktion durch den Einbau von Thermostopps, um die Wandhalterungen vom Untergrund zu trennen, oder durch die Auswahl spezieller Wände, um verschiedene Energieeffizienzstandards wie Passivhauszertifizierungen zu erfüllen.
  • Flexibles Design dank fester und verschiebbarer Punkte.
  • Für Hohlräume von 65 - 350 mm + Plattenmaterial. Wandhalterauskragungen von 40 - 380 mm.
  • Ausgleich von Bautoleranzen von bis zu 30 mm möglich.

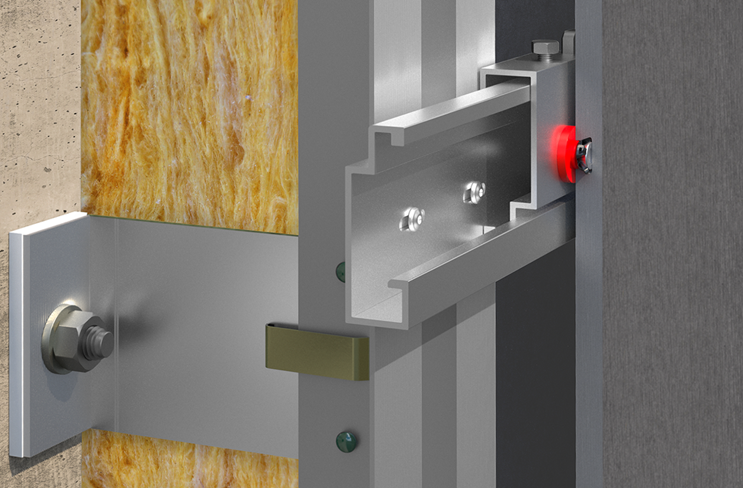

ATK 103

Fassadensystem für die verdeckte Befestigung von leichteren Bekleidungsmaterialien oder kleineren Fassadenplattenformaten. Das ATK 103 ist das horizontale Unterkonstruktionssystem für die verdeckte Befestigung von Fassadenplatten mit Hinterschnittankern.

Die horizontale Ebene besteht aus offenen C-Profilen und Abhängeklammern. Hinterschnittanker verbinden die Fassadentafeln mit den horizontalen Bauteilen des Unterkonstruktionssystems. In der Vertikalen wird das System mit dem ATK 100 an den Untergrund angeschlossen, der mit Wandhaltern und Vertikalprofilen sowie den erforderlichen Verbindern und Befestigungen komplettiert wird.

Die Wandhalter werden mit fischer Dübeln wie dem Bolzenanker FAZ II oder dem Langschaftsdübel SXRL im Untergrund verankert. Typische Fassadenplattenmaterialien für dieses System sind Faserzement, HPL, Keramik oder leichte Natur- und Kunststeine.

SystemOne

Fassadensystem für die verdeckte Befestigung von schweren Bekleidungsmaterialien oder größeren Fassadenplattenformaten.

Die SystemOne Unterkonstruktion ist das horizontale Unterkonstruktionssystem für die verdeckte Befestigung von schweren Fassadenplatten mit Hinterschnittankern.

Die horizontale Ebene besteht aus geschlossenen Profilen und Aufhängeklammern. Hinterschnittanker verbinden die Fassadenplatten mit den horizontalen Bauteilen des Unterkonstruktionssystems. Vertikal wird das System mit U- oder Pi-förmigen Wandhaltern und kasten- oder Pi-förmigen Vertikalprofilen sowie den erforderlichen Verbindern und Befestigungen mit dem Untergrund verbunden.

Die Wandhalter werden mit fischer Dübeln wie dem Bolzenanker FAZ II oder dem Rahmendübel SXRL im Untergrund verankert. Typische Fassadenplattenmaterialien für dieses System sind keramische Fliesen oder schwere Natur-/Kunststeine.

Das ATK SystemOne ist das horizontale Unterkonstruktionssystem für die verdeckte Befestigung von Fassadenplatten mit Hinterschnittankern. Die horizontale Ebene besteht aus geschlossenen Profilen und Aufhängeklammern. Hinterschnittanker verbinden die Fassadenplatten mit den horizontalen Bauteilen des Unterkonstruktionssystems.

Vertikal wird das System mit dem ATK 101 an den Untergrund angeschlossen, der mit U- oder Pi-förmigen Wandhaltern und kasten- oder Pi-förmigen Vertikalprofilen sowie den erforderlichen Verbindern und Befestigungen komplettiert wird.

Die Wandhalter werden mit fischer Dübeln wie dem Bolzenanker FAZ II oder dem Rahmendübel SXRL im Untergrund verankert. Typische Fassadenplattenmaterialien für dieses System sind keramische Fliesen oder schwere Natur-/Kunststeine.

Systemone

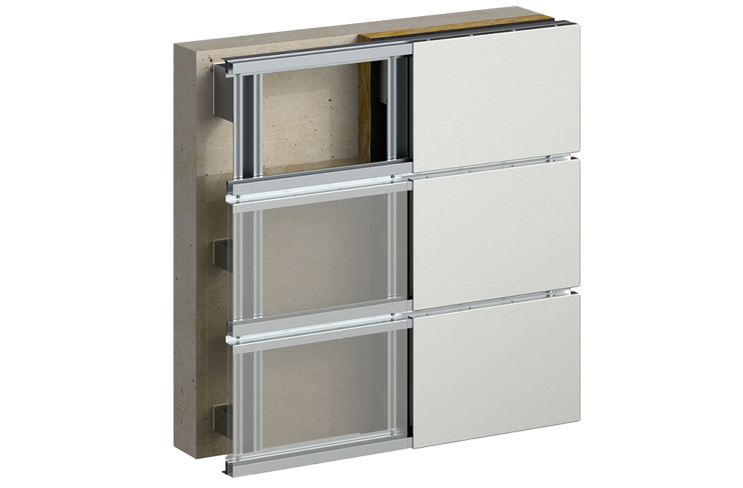

ATK 106 SZ 20

Speziallösung für die verdeckte Befestigung von Metall- und Verbundkassetten. ATK 106 SZ 20 ist das System für die verdeckte Befestigung von Metall- und Verbundkassetten (z.B. Aluminium-Verbundmaterial - ACM) für vorgehängte Fassaden.

Es besteht aus vertikalen und horizontalen Profilen. Bestandteile der vertikalen Ebene sind U-Wandhalter und Hut-Profile sowie die erforderlichen Verbinder und Befestigungen. Die Fassadenelemente werden verdeckt mit Nieten oder selbstschneidenden Schrauben in der Schattenfuge der horizontalen Profile befestigt.

Typische Fassadenplattenmaterialien für diese Art von System sind Kassetten aus Metall oder Verbundmaterial wie ACM.
