Art.-Nr. 94626

GTIN (EAN-Code): 4006209946268

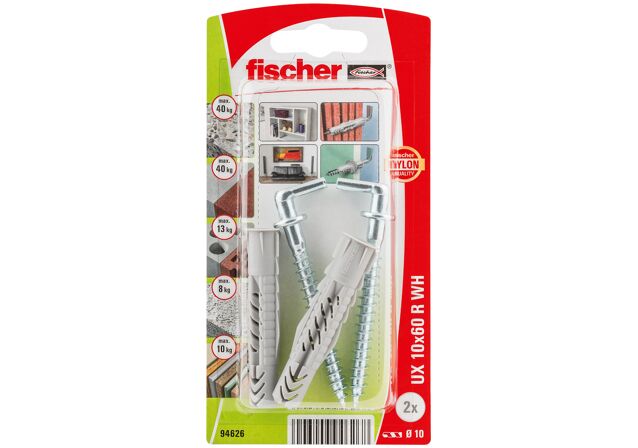

fischer Universaldübel UX 10 x 60 WH mit Winkelhaken

Produktvarianten

Bilddaten herunterladen

Top Features

Dübel hält in allen Baustoffen.
Dübel rutscht dank Rand nicht ins Bohrloch.
Optimale Schraubenführung garantiert maximalen Halt.
Hochwertige Qualität aus Nylon.
Mit Haken.

Hinweis: Rund- und Ösenhaken sind nicht für dynamische Lasten, wie z. B. bei Schaukeln oder Hängematten, geeignet.

Der universelle Nylondübel mit Rand und Haken für alle Baustoffe.

Vorteile

Das universelle Funktionsprinzip (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen. Daher ist der UX die richtige Wahl bei unbekanntem Verankerungsgrund.
Die schrägen Verbindungsstege des UX sorgen für optimale Schraubenführung. Sägezahnförmige Verdrehsicherungen verhindern das Mitdrehen im Bohrloch. Dadurch wird größtmögliche Montagesicherheit gewährleistet.
Befestigungssets mit Haken bieten die passende Lösung für alle Anwendungen.

Der fischer Universaldübel ist der Allrounder aus hochwertigem Nylon. Der Dübel hält in Beton, aber auch in Porenbeton, im Mauerwerk und in Gipskarton- und Gipsfaserplatten. In diesen Baustoffen verknotet der Dübel. Praktisch ist der angeformte Rand. Damit rutscht der Dübel beim Einstecken nicht ins Bohrloch. In der Verpackung sind bereits weiße, nylonbeschichtete Winkelhaken mit dabei. Das spart die Sucherei und garantiert, dass diese auch optimal zum Dübel passen. Mit dem fischer Universaldübel UX mit Winkelhaken können beispielsweise Bilder, Bords und Hängeschränke befestigt werden.

Anwendungen

Bilder
Leuchten
Handtuchhalter
Spiegelschränke
TV-Konsolen

Baustoffe

Beton
Gipskarton- und Gipsfaserplatten
Hochlochziegel
Hohlblock aus Leichtbeton
Hohldecken aus Ziegel und Beton
Kalksandlochstein
Kalksandvollstein
Naturstein
Porenbeton
Spanplatten
Vollgips-Platten
Vollstein aus Leichtbeton
Vollziegel

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Funktionsweise / Montage

Der UX mit Rand ist geeignet für die Vorsteckmontage, der UX ohne Rand für die Durchsteckmontage.
Beim Eindrehen der Schraube verspreizt der UX im Vollbaustoff und verknotet im Hohlraum.
Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.
Geeignet für Holz- und Spanplattenschrauben sowie Stockschrauben.
Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein und es ist der UX mit Rand zu verwenden.
Der Randabstand muss mindestens eine Dübellänge betragen.

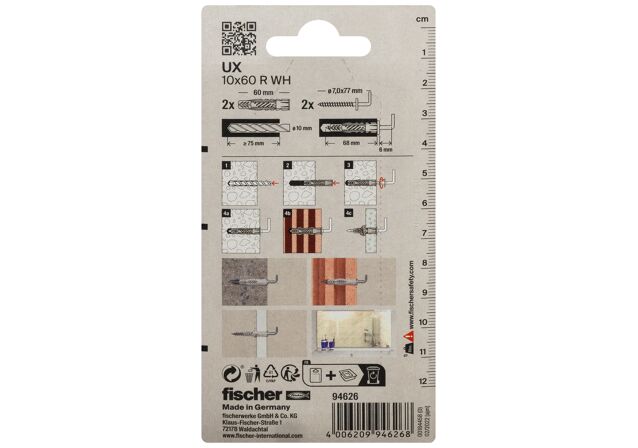

Montage UX

1 / 6

Bohrernenndurchmesser( d₀ )	10 mm
Max. Dicke des Anbauteils( t_fix )	12 mm
Dübellänge( l )	60 mm
Min. Bohrlochtiefe( h₁ )	75 mm
Min. Plattendicke( d_p )	12,5 mm
Schraubhakenabmessung( d_s x l_s )	7,0 x 77 mm
Min. Verankerungstiefe( h_ef )	60 mm
Produkttyp	Univeraldübel mit Haken
Verpackungsvariante	Blisterkarte
Profi / DIY	DIY
Inhalt	2 x Universaldübel UX 10 x 60 R (mit Rand) 2 x Winkelhaken 7,0 x 77
Menge	2 Stück
GTIN (EAN-Code)	4006209946268
