Art.-Nr. 567811

GTIN (EAN-Code): 4048962481372

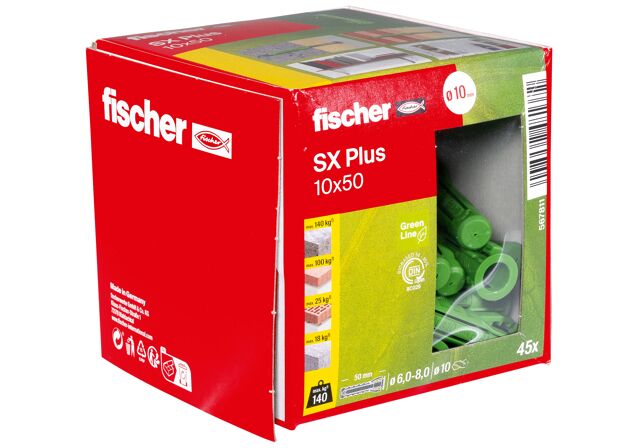

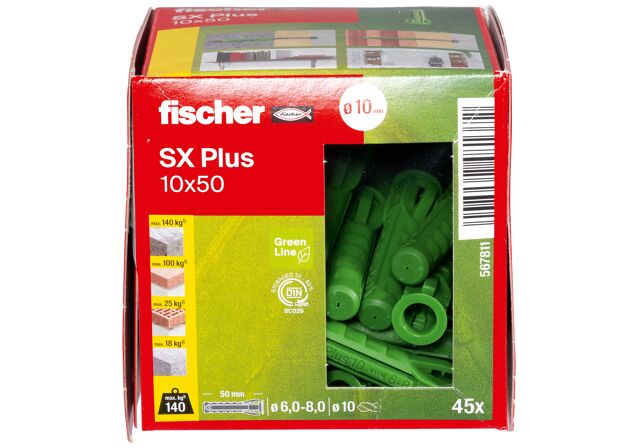

fischer Spreizdübel SX Plus Green 10 x 50

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Hergestellt mit mindestens 50% nachwachsenden Rohstoffen.
4-fach Spreizung für hohe Haltewerte.
Fixierflügel für Schraubenfixierung und flexible Montage.
Dübelrand verhindert Tieferrutschen in das Bohrloch.
Spürbares Festziehmoment verhindert Überdrehen der Schraube.

Der Spezialist im Vollbaustoff mit nachwachsenden Rohstoffen.

Vorteile

Der SX Plus Green wird mit mindestens 50 % nachwachsenden Rohstoffen produziert und ist daher besonders umweltfreundlich.
Die 4-fach-Spreizung sorgt für optimale Krafteinleitung in den Baustoff und garantiert hohe Haltewerte in Voll- und Lochbaustoffen.
Die speziellen Fixierflügel sorgen für eine Vorfixierung der Schraube, wodurch beim Setzvorgang beide Hände des Anwenders frei sind.
Der spreizdruckfreie Dübelhals vermeidet, dass beim Eindrehen der Schraube Spreizkräfte an der Baustoffoberfläche entstehen. Dadurch wird das Abplatzen von Fliesen und Putz verhindert.
Durch die spezielle Form des Dübels lässt sich dieser mit nur wenigen Hammerschlägen leicht in das Bohrloch setzen.
Durch das spürbare Festziehmoment erkennt der Anwender automatisch wann die Schraube richtig sitzt und verhindert dadurch ein Überdrehen der Schraube.

Der fischer Spreizdübel SX Plus Green wird aus mindestens 50% nachwachsenden Rohstoffen hergestellt. Aufgrund seiner 4-fach Spreizung ist er der Spezialist für Vollbaustoffe wie Beton, Kalksandstein und Mauerwerk. Die speziellen Fixierflügel sorgen für eine Vorfixierung der Schraube, wodurch diese bei Überkopf Anwendungen nicht zusätzlich festgehalten werden muss. Diese Schraubenfixierung ermöglicht dem Anwender einen flexiblen und komfortablen Setzvorgang. Der flexible Dübelrand verhindert zudem ein Tieferrutschen des Dübels in das Bohrloch für eine sichere Montage.

Anwendungen

Leuchten
Garderoben
Bewegungsmelder
Sockelleisten
Leichte Wandregale
Spiegelschränke
Briefkastenanlagen
TV-Konsolen
Rankgitter
Klappläden
Bad- und WC-Einrichtungen
Feuermelder

Baustoffe

Beton
Vollziegel
Kalksandvollstein
Porenbeton
Hochlochziegel
Kalksandlochstein
Hohlblock aus Leichtbeton
Vollstein aus Leichtbeton
Naturstein
Hohldecke aus Ziegel und Beton
Vollgips-Platten

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

8C029

Funktionsweise / Montage

Der SX Plus Green ist für die Vorsteck- und Durchsteckmontage geeignet.
Beim Setzen des Dübels klappen die Fixierflügel nach innen. Dadurch verrastet die Schraube beim Einstecken in den Dübel und kann somit nicht mehr herausfallen, was vor allem bei Überkopf Anwendungen sehr hilfreich ist.
Beim Festdrehen der Schraube spreizt der SX Plus Green in vier Richtungen auf und verankert sich somit sicher im Baustoff.
Durch die Mitdrehsicherung wird das Verdrehen des Dübels verhindert und ermöglicht eine einfache Montage.
Das spezielle Design des SX Plus Green Dübel sorgt für ein hohes Festziehmoment und verhindert dadurch ein Überdrehen der Schraube.

SX Plus Green in Beton

1 / 5

SX Plus Green in Hochlochziegel

1 / 5

SX Plus Green Überkopfanwendung

1 / 5

Bohrernenndurchmesser( d₀ )	10 mm
Dübellänge( l )	50 mm
Min. Bohrlochtiefe( h₁ )	60 mm
Spanplatten-/Holzschrauben( d_s )	6,0 - 8,0 mm
Min. Verankerungstiefe( h_ef )	50 mm
Min. Einschraubtiefe( l_E,min )	58 mm
Produkttyp	Spreizdübel
Verpackungsvariante	Faltschachtel
Inhalt	45 x Spreizdbel SX Plus Green 10 x 50
Menge	45 Stück
GTIN (EAN-Code)	4048962481372
