Art.-Nr. 566670

GTIN (EAN-Code): 4048962469776

fischer Hohldeckenanker FHY M12

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Höchste Flexibilität und Montagefreundlichkeit: Anker verspreizt sich im Hohlraum und im Vollbaustoff und kann bis 5 cm an Spannlitze herangesetzt werden.
Vollumfassendes Sortiment für Befestigungen im Innen- und Außenbereich.
Allgemeine Bauartgenehmigung für Einzelbefestigung und ETA-Zulassung für Mehrfachbefestigung als zusätzliches Plus an Sicherheit.
Brandzulassung gilt bereits ab 25 mm Spiegeldicke für noch vielseitigere Anwendungsmöglichkeiten.
Schnelle und einfache Montage ohne Spezialwerkzeug.

Der montagefreundliche Innengewindeanker für Befestigungen in Spannbeton-Hohlplatten.

Vorteile

Durch das Wirkprinzip des Ankers kann der FHY im Hohlraum oder im Vollbaustoff bis zu 5 cm an die Spannlitze heran eingesetzt werden. Dies sorgt für höchste Flexibilität und Montagefreundlichkeit.
Der angeprägte Rand verhindert ein Tieferrutschen der Ankerhülse in den Hohlraum und ermöglicht so eine problemlose Montage.
Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
In der Edelstahl-Ausführung ist der FHY auch für Befestigungen im Außenbereich geeignet.
Die ETA-Zulassung des FHY für Mehrfachbefestigung sowie die Allgemeine Bauartgenehmigung für Einzelbefestigung sorgen für ein zusätzliches Plus an Sicherheit.

Der fischer Hohldeckenanker FHY ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Der FHY wird in der Vorsteckmontage mit der Hand ins Bohrloch gesetzt und mit dem Hammer bündig zur Oberfläche des Baustoffes eingetrieben. Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen. Im Hohlraum spreizt diese auf und im Vollbaustoff verspannt sich diese gegen die Bohrlochwand. Der fischer Hohldeckenanker FHY ist ideal für die Befestigung von Rohrleitungen, Kabeltrassen, Lüftungsleitungen in Spannbeton-Hohlplattendecken im Innenbereich.

Funktionsweise / Montage

Der FHY ist geeignet für die Vorsteckmontage.
Den Hohldeckenanker FHY von Hand ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben.
Zum Verspreizen muss sich der Vorsteckanker FHY am Anbauteil abstützen können.
Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen, spreizt die Hülse im Hohlraum auf oder verspannt sie im Vollbaustoff gegen die Bohrlochwand.
Schraubenlänge l_s =
Mindesteinschraubtiefe e₂
+ Dicke des Anbauteils t_fix
+ Dicke der Unterlegscheibe
(bei Gewindestange: + Höhe der Mutter)

Montage FHY

1 / 5

ETA-Zulassung
Bohrernenndurchmesser( d₀ )	18 mm
Min. Bohrlochtiefe( h₁ )	70 mm
Ankerlänge( l )	55 mm
Innengewinde( M )	M12
Min. Verankerungstiefe( h_ef )	40 mm
Min. Einschraubtiefe( l_E,min )	55 mm
Material	Galvanisch verzinkter Stahl
Werkstoff Anker	Stahl
Oberflächenschutz Anker	galvanisch/elektrolytisch verzinkt
Schraubsystem	sonstige
Produkttyp	Hülsenanker
Verpackungsvariante	Faltschachtel
Profi / DIY	Profi
Menge	25 Stück
GTIN (EAN-Code)	4048962469776

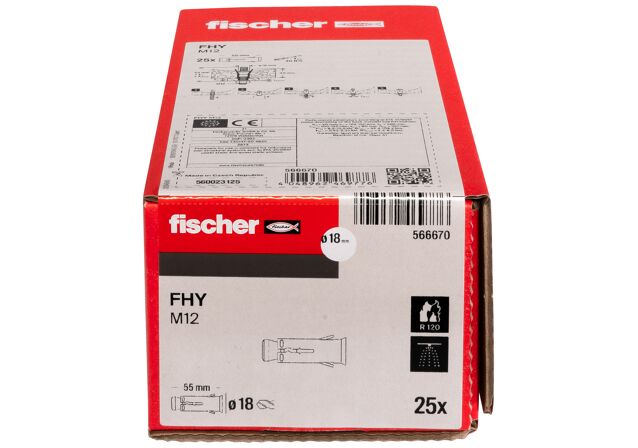

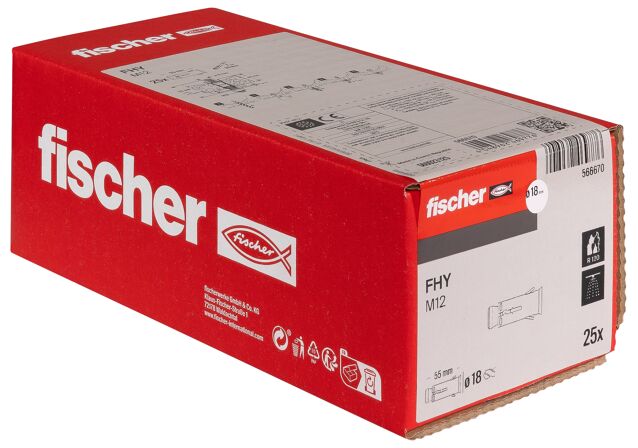

fischer Hohldeckenanker FHY M12
