Art.-Nr. 68524

GTIN (EAN-Code): 4006209685242

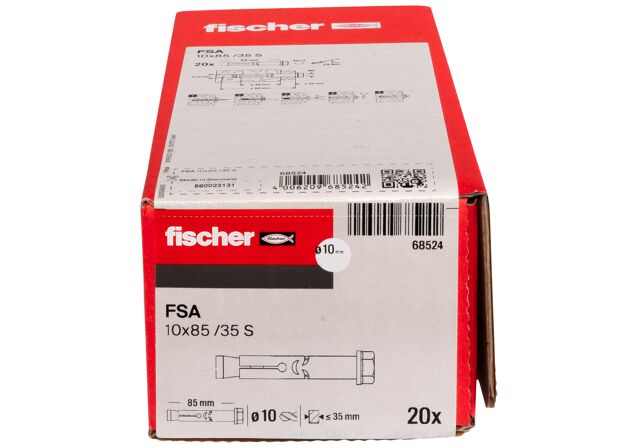

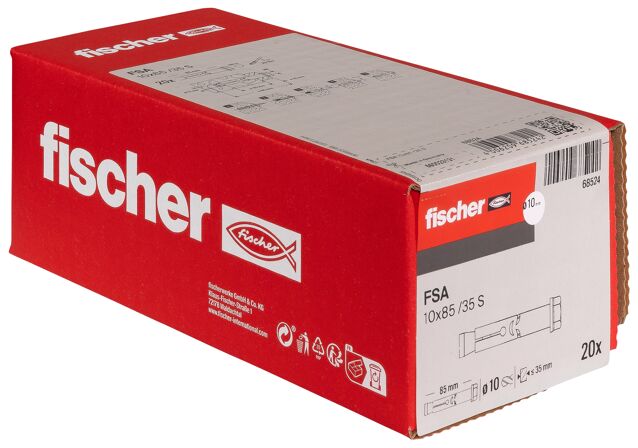

fischer Hülsenanker FSA 10 x 85/35 S

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Einfache Montage durch optimierte Ankergeometrie auch in beengten Platzverhältnissen.
Oberflächenbündige Demontage durch lösbare Schraubverbindung.
Mit Sechskantschraube.

Art.-Nr. 549922
Quattric II 10/100/165 S
Art.-Nr. 531792
SDS Plus II 10/100/160

Der Durchsteckanker mit Sechskantschraube für konstruktive Befestigungen in ungerissenem Beton.

Vorteile

Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
Die Ankerkonstruktion ermöglicht unterschiedliche Kopfformen für flexible Gestaltungsmöglichkeiten: Sechskantkopf (Typ S), Bolzenversion mit Mutter und Scheibe (Typ B).
Die lösbare Schraubverbindung ermöglicht die oberflächenbündige Demontage.

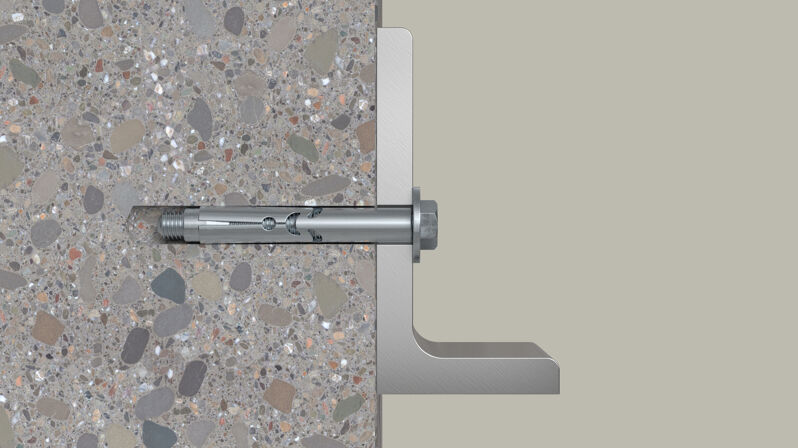

Der fischer Hülsenanker FSA-S ist ein Anker aus galvanisch verzinktem Stahl mit Sechskantschraube für konstruktive Befestigungen. Der FSA-S wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Ausstanzungen nehmen den Anzugsschlupf wie eine Knautschzone auf. So wird das Anbauteil an den Verankerungsgrund herangezogen. Der fischer Hülsenanker FSA-S ist ideal für die Befestigung von nicht sicherheitsrelevanten Befestigungen wie Konsolen, Handläufen oder Kabeltrassen in ungerissenem Beton.

Bohrernenndurchmesser( d₀ )	10 mm
Max. Dicke des Anbauteils( t_fix )	35 mm
Nutzlänge	35 mm
Ankerlänge( l )	90 mm
Gewinde( M )	M8
Schlüsselweite	13 mm
U-Scheibe (Außendurchmesser x Dicke)	24 x 2,1 mm
Min. Bohrlochtiefe bei Durchsteckmontage( h₂ )	90 mm
Min. Verankerungstiefe( h_ef )	40 mm
Installationsdrehmoment( T_inst )	25 Nm
Material	Galvanisch verzinkter Stahl
Werkstoff Anker	Stahl
Werkstoffgüte Anker	sonstige
Oberflächenschutz Anker	galvanisch/elektrolytisch verzinkt
Schraubsystem	Sechskant
Produkttyp	Hülsenanker
Umgebung	Innenbereich
Verpackungsvariante	Faltschachtel
Profi / DIY	Profi
Menge	20 Stück
GTIN (EAN-Code)	4006209685242
