Art.-Nr. 90933

GTIN (EAN-Code): 4006209909331

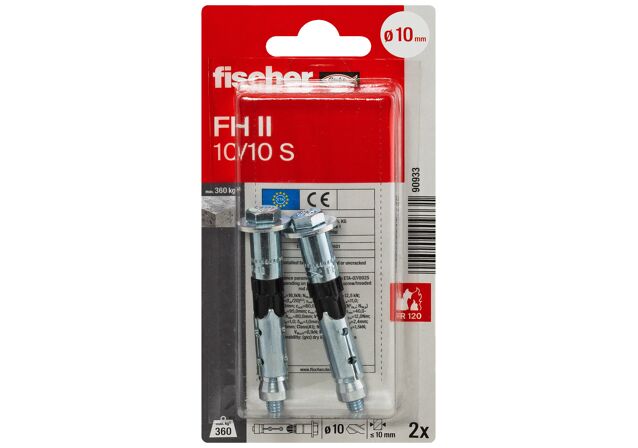

fischer Hochleistungsanker FH II 10/10 S

Produktvarianten

Bilddaten herunterladen

Top Features

Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch bei Anwendungen in Erdbebengebieten (Seismik C1 und C2).
Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit und weniger Befestigungspunkte.
Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.

Der Durchsteckanker für Befestigungen mit anspruchsvollem Design in gerissenem Beton.

Vorteile

Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.
Der geringe Überstand des Schraubenkopfes sorgt für eine dezente Befestigung.
Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
In der Zulassung ist die Verwendung von Hohlbohrern geregelt.

Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Konsolen, Stahlkonstruktionen und Kabeltrassen zu befestigen.

Funktionsweise / Montage

Der FH II ist geeignet für die Durchsteckmontage.
Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S) und Bolzenversion mit Mutter und Scheibe (Typ B).

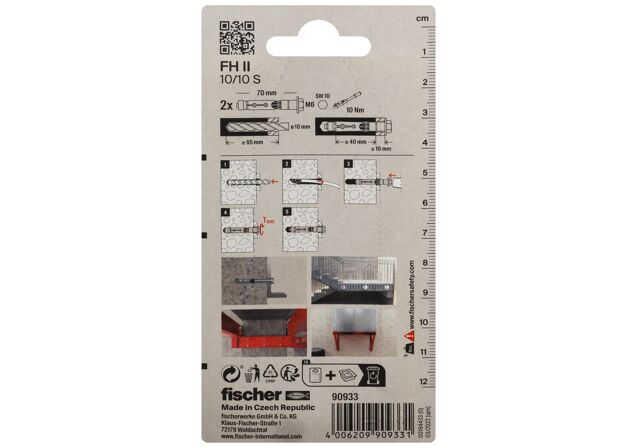

Montage FH II

1 / 5

ETA-Zulassung
ICC-Zulassung
Bohrernenndurchmesser( d₀ )	10 mm
Max. Dicke des Anbauteils( t_fix )	10 mm
Nutzlänge	10 mm
Ankerlänge( l )	70 mm
Gewinde( M )	M6
Schlüsselweite	10 mm
Min. Bohrlochtiefe bei Durchsteckmontage( h₂ )	65 mm
Min. Verankerungstiefe( h_ef )	40 mm
Material	Galvanisch verzinkter Stahl
Prüfzeichen / Zulassungen	Brandschutz-Klassifizierung, ETA - Europäisch Technische Bewertung
Werkstoff Anker	Stahl
Werkstoffgüte Anker	sonstige
Oberflächenschutz Anker	galvanisch/elektrolytisch verzinkt
Schraubsystem	Sechskant
Produkttyp	Hülsenanker
Umgebung	Innenbereich
Verpackungsvariante	Blisterkarte
Profi / DIY	DIY, Profi
Inhalt	2 x Hochleistungsanker FH II 10/10 S (Sechskantschraube)
Menge	2 Stück
GTIN (EAN-Code)	4006209909331
