fischer Hinterschnittanker FSU-P M12x125/50

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Höchstes Last- und Sicherheitsniveau dank perfektem Formschluss.
Sechs Schneidezähne erzeugen eigenständig und schnell einen Hinterschnitt.
Geringe Achs- und Randabstände aufgrund niedriger Spreizkräfte.
Kunststoffelement fixiert den Anker im Bohrloch.
DMC zur eindeutigen Identifizierung und Auslesung von Produktdaten.
Die ETA bestätigt die Nutzungsdauer von Verankerungen bis 100 Jahre.

Art.-Nr. 567797
FSU-SD 22x175
Art.-Nr. 568882
FSU-ST M12
Art.-Nr. 568880
FSU-DT M12

Das Verankerungssystem für extreme Sicherheits- und Lastanforderungen.

Vorteile

Der perfekte Formschluss im Hinterschnitt garantiert die Aufnahme hoher Lasten (Kopfbolzentheorie) für Anwendungen mit höchstem Sicherheitsniveau.
Sechs robuste Schneidezähne und das Prinzip des Selbsthinterschneidens ermöglichen präzises und kraftvolles Setzen im Beton und damit eine einfache und schnelle Montage.
Das Kunststoffelement des FSU verhindert ein Herausfallen des Ankers aus dem Bohrloch und ermöglicht eine einfache und sichere Überkopfmontage. Der Code kann mit der fischer PRO App gescannt werden.
Die geringen Spreizkräfte des FSU ermöglichen geringe Rand- und Achsabstände und bieten bei sämtlichen Anwendungen höchste Flexibilität.
Die Setztiefenmarkierungen am Anker und Setzwerkzeug (FSU-ST) gewährleisten eine schnelle optische Montagekontrolle und sorgen für zusätzliche Sicherheit und Montagekomfort.
Der verfügbare DMC-Code zur eindeutigen Identifizierung und Auslesung von Produktdaten auf dem Anker bietet die Möglichkeit zur flexiblen und genauen Datentransparenz und -speicherung. Der Code kann mit der fischer PRO App gescannt werden.
Die ETA bestätigt die Nutzungsdauer von Verankerungen bis 100 Jahre. Somit überdauert der FSU ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet.

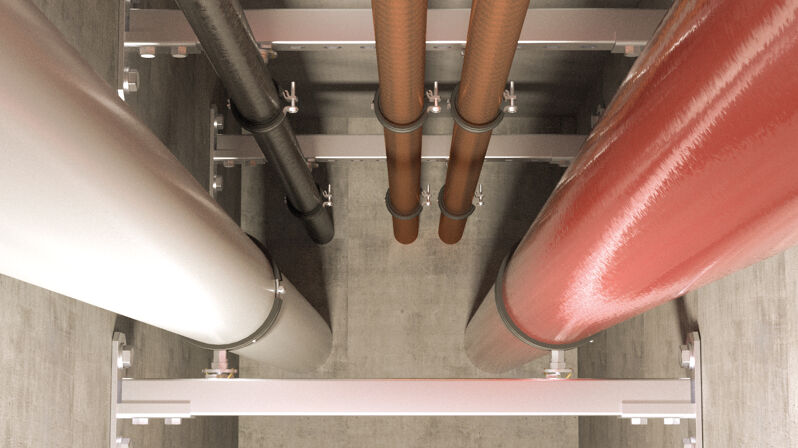

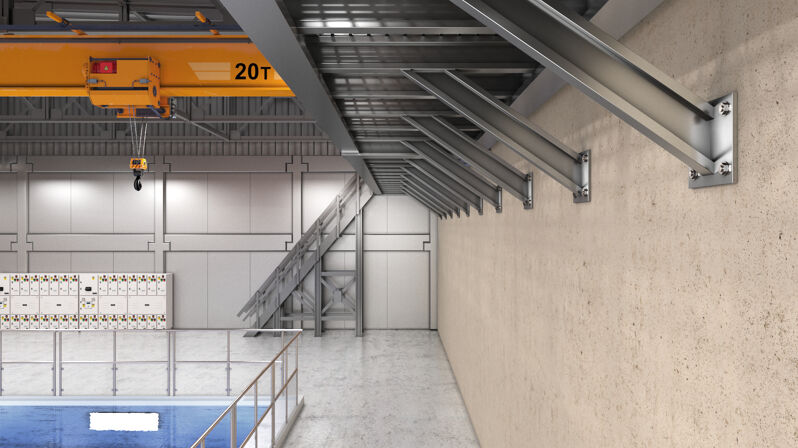

Der fischer Hinterschnittanker FSU-P ist ein selbstschneidender Hinterschnittanker aus galvanisch verzinktem Stahl für Anwendungen, bei denen höchste Lasten und Sicherheiten gefordert werden (z. B. schwerer Stahl-Anlagenbau, Kernkraftwerke, Öl & Gas Industrie). Der Hinterschnittanker eignet sich ideal für Schwerlastbefestigungen, um Stahlkonstruktionen, schwere Rohrleitungen und Industriemaschinen im Innenbereich in gerissenem und ungerissenem Beton zu verankern. Der FSU-P wird in der Durchsteckmontage mit dem Setzwerkzeug FSU-ST in ein mit dem Bundbohrer FSU-SD erstelltes Bohrloch gesetzt. Der Anker schneidet sich selbst den Hinterschnitt und erzeugt dabei eine formschlüssige Verbindung. Dies sorgt für maximale Sicherheit auch bei großen Rissbreiten in seismischen Gebieten. Mit dem Demontagewerkzeug FSU-DT lässt sich der Anker schnell und rückstandslos entfernen.

Funktionsweise / Montage

Der FSU-P ist geeignet für die Durchsteckmontage.
Der Anker wird mit dem Setzwerkzeug FSU-ST in ein mit dem Bundbohrer FSU-SD erstelltes Bohrloch gesetzt.
Der Anker schneidet sich selbst den Hinterschnitt und erzeugt dabei eine formschlüssige Verbindung.
Mit dem Demontagewerkzeug FSU-DT lässt sich der Anker schnell und rückstandslos entfernen.

Montageanleitung als PDF ansehen

Durchsteckmontage FSU-P

1 / 8

ETA-Zulassung
Bohrernenndurchmesser( d₀ )	22 mm
Dicke des Anbauteils( t_fix )	12 - 50 mm
Max. Dicke des Anbauteils( t_fix )	50 mm
Ankerlänge( l )	210 mm
Gewinde( M )	M12
Schlüsselweite	19 mm
Material	Galvanisch verzinkter Stahl
Seismic-Zulassung	C1 / C2
Werkstoff Hülse	Stahl
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Schraubsystem	Sechskant
Zugehöriges Setzwerkzeug	FSU-ST M12
Zugehöriger Bohrer FSU-SD	22 x 175
Bohrlochdurchm. im Anbauteil( d_f )	23 mm
Produkttyp	Hinterschnittanker
Umgebung	Innenbereich
Profi / DIY	Profi
Menge	10 Stück
GTIN (EAN-Code)	4048962481129
