Art.-Nr. 579364

GTIN (EAN-Code): 4048962583779

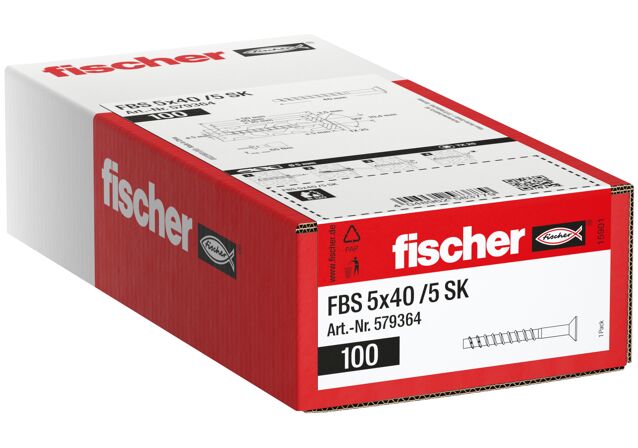

fischer Betonschraube FBS 5 x 40 /5 SK Senkkopf, galvanisch verzinkter Stahl

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Schnelle und einfache Montage und Demontage mittels Akkuschrauber, Schlagschrauber oder manueller Installation von Hand.
Flexibler Einsatz in unterschiedlichen Untergründen.
Zwei Verankerungstiefen bieten eine hohe Flexibilität bspw. bei Putzüberbrückung und ermöglichen ein flexibles Anpassen an die Lasten.
Das Brandgutachten nach R120 erhöht die Sicherheit und ermöglicht den Einsatz auch im Brandfall.

Die wirtschaftliche Betonschraube für hohen Montagekomfort.

Vorteile

Schnelle und einfache Montage und Demontage mittels Akkuschrauber, Schlagschrauber oder manueller Installation von Hand.
Empfohlene Lasten für Beton (gerissen und ungerissen) für hohe Sicherheitsanforderungen.
Die Betonschraube FBS 5 ist geeignet für die Verwendung in Mauerwerk, wie Kalksandvollstein und ermöglicht damit eine höhere Flexibilität für den Einsatz in unterschiedlichen Baustoffen.
Zwei Verankerungstiefen bieten eine hohe Flexibilität bspw. bei Putzüberbrückung und ermöglichen ein flexibles Anpassen an die Lasten.
Das Brandgutachten nach R120 erhöht die Sicherheit und ermöglicht den Einsatz auch im Brandfall.
Die Sägezahngeometrie ermöglicht schnelles Einschneiden in den Untergrund.
Das spreizdruckfreie Verankerungssystem (Hinterschnitt) ermöglicht geringe Rand- und Achsabstände.
Die Betonschraube FBS 5 ist ideal für die Installation von Aufputzsteckdosen, Kabelschellen, Kabelführungen, Wandbilder oder allgemein für nichts sicherheitsrelevante Anwendungen, die eine relativ geringe Belastung erfordern.

Die fischer Betonschraube FBS 5 SK ist eine Verankerungslösung aus galvanisch verzinktem Stahl mit einem Senkkopf und einer TX-Aufnahme. Die FBS 5 SK ist ideal für die Befestigung von Schienen, Aufputzsteckdosen, Kabelkanälen, Elektroinstallationen und SHKL-Anwendungen generell, sowie im DIY Bereich. Beim Eindrehen der Betonschraube in das Bohrloch schneiden sich die Gewindeflanken formschlüssig in den Untergrund und sorgen für Tragfähigkeit. Der geringe Bohraufwand spart Zeit bei der Montage. Die empfohlenen Lasten für Beton sowie die Eignung für Mauerwerk mit dichtem Gefüge, wie zum Beispiel Kalksandvollstein, sowie das Brandgutachten nach R 120 garantieren zusätzlich Sicherheit.

Anwendungen

Elektroinstallationen
SHKL-Installationen
Aufputzsteckdosen
Kabelschellen
Kabelkanäle
Schienen
Wandkommoden
Bilderrahmen

Baustoffe

Empfohlene Lasten für:

Beton ab C20/25, gerissen und ungerissen

Geeignet für:

Mauerwerk aus Vollbaustoff mit dichtem Gefüge, wie Kalksandvollstein

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Funktionsweise / Montage

Eine Bohrlochreinigung ist erforderlich.
Die FBS 5 SK ist geeignet für die Durchsteckmontage.
Zur Montage wird ein Akkuschrauber, ein Tangential-Schlagschrauber mit Schlagschrauber tauglicher Nuss oder die manuelle Montage von Hand empfohlen.
Mit Anliegen des Schraubenkopfes am Anbauteil, so dass die Schraube sich nicht mehr weiter eindrehen lässt, ist die korrekte Montage der Schraube gewährleistet (optische Setzkontrolle).

Montage FBS 5 SK in Beton

1 / 4

Bohrernenndurchmesser( d₀ )	5 mm
Länge( L )	40 mm
Nominelle Einbindetiefe / Anbauteildicke( h_nom1 / t_fix )	35 / 5 mm
Min. Bohrlochtiefe bei Durchsteckmontage( h₂ )	50 mm
Antrieb	TX25
Schraubsystem	Innenstern TX
Schraubenaußendurchmesser nominell x Länge	6 x 40 mm
Kopf-ø( d_h )	10,4 mm
Kopfform	Senkkopf
Material	Galvanisch verzinkter Stahl
Feuerwiderstandsklasse	R120
Produkttyp	Betonschraube mit Schraubenkopf
Verpackungsvariante	Faltschachtel
Profi / DIY	Profi
Menge	100 Stück
GTIN (EAN-Code)	4048962583779
