Art.-Nr. 571788

GTIN (EAN-Code): 8001132117002

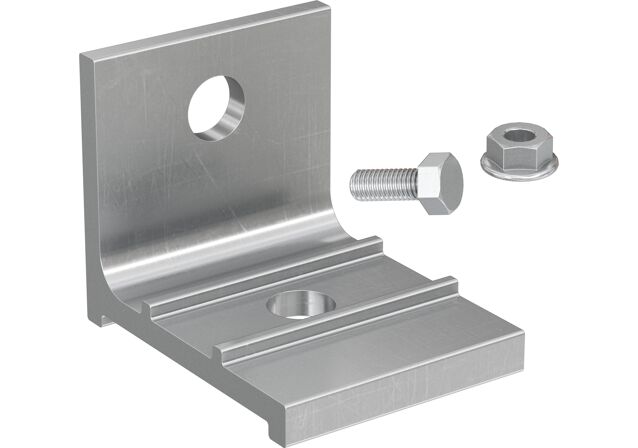

fischer Verbindungswinkel LAB für RH-Dachhaken

Produktvarianten

Bilddaten herunterladen

Top Features

Schnelle und einfache Ausrichtung von PV-Modulen im Querformat
Schraube und Mutter zur Verbindung sind enthalten
Design an die RH V und RH VB Dachhaken angepasst

Art.-Nr. 571746
RH 40-52 VB AL
Art.-Nr. 571748
RH 52-67 VB AL

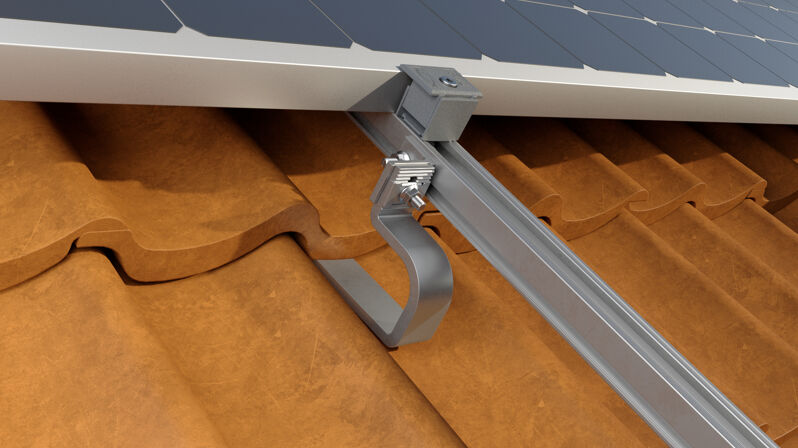

Verbindungswinkel für die Installation von horizontal orientierten PV-Modulen auf ziegelgedeckten Schrägdächern.

Vorteile

Verbindungsschraube und Mutter sind im Lieferumfang enthalten.
Das Design des Verbindungswinkels ist perfekt an die Form des Hakens angepasst und hilft, die Schraube in Position zu halten, während die Mutter befestigt wird.

Der Verbindungswinkel LAB ermöglicht eine individuelle Anpassung der Ausrichtung der PV-Module. Durch das Anbringen des LAB Verbindungswinkel an die RH-Dachhaken können PV-Module auch im Querformat montiert werden. Geeignet für alle RH-V und RH-VB Dachhaken (RH 40-52 VB AL, RH 52-67 VB AL).

Eigenschaften

Winkel aus Aluminiumlegierung EN AW 6060 T66.
Schrauben aus rostfreiem Stahl der Klasse A2-70 gemäß EN ISO 3506-1/2:2010.

Funktionsweise / Montage

Entfernen Sie die Hammerkopfschraube RHS 8x20 A2, die Sechskantmutter MU F und die am Haken vormontierte Antirutschplatte vom RH-Dachhaken.
Positionieren Sie den LAB-Winkel auf dem flachen oberen Teil des Hakens und passen Sie die Höhe entsprechend an.
Bringen Sie die Verbindungsschraube im Loch zwischen den LAB-Rippen an und montieren Sie die Antirutschplatte und die MU F-Mutter auf der gerändelten Seite des Dachhakens, um den Verbindungswinkel mit dem Dachhaken zu verbinden.
Verbinden Sie das Solarprofil mit dem LAB-Verbindungswinkel mithilfe der Hammerkopfschraube RHS 8x20 A2.
Ziehen Sie die MU F-Mutter mit einem Drehmoment von 10 Nm an.

Montagebild

1 / 6

Montagebild

1 / 6

Installationsdrehmoment( T_inst )	10 / 20 Nm
Schlüsselweite	13 mm
Gewicht	26 g
Produkttyp	Verbindungswinkel
Profi / DIY	Profi
Inhalt	1 x Verbindungswinkel LAB 1 x Flanschmutter MU F M8 A2 1 x Sechskantschraube SKS M8 x 30 A2
Menge	20 Stück
GTIN (EAN-Code)	8001132117002
