Art.-Nr. 503787

GTIN (EAN-Code): 4048962059335

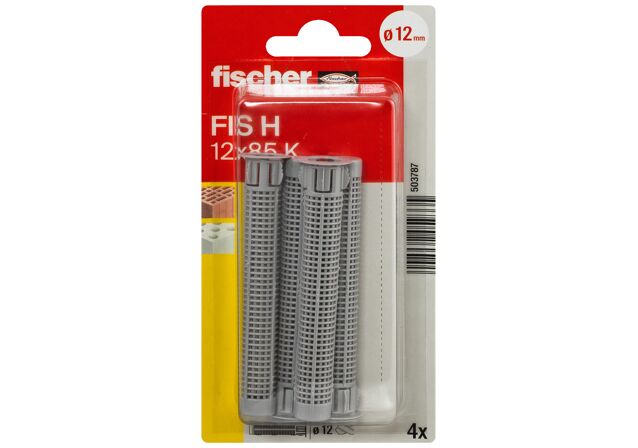

fischer Injektions-Ankerhülse FIS H 12 x 85 K Kunststoff

Produktvarianten

Bilddaten herunterladen

Top Features

Gitterstruktur der Ankerhülse reduziert Mörtelverbrauch.
Ankerhülse ermöglicht optimalen Formschluss in Lochstein.
Zentrierflügel fixieren Ankerstangen mit verschiedenen Durchmessern. Dies reduziert die Komplexität und die Lagerhaltung.
Widerhaken: kein Herausfallen bei Überkopfmontage.
ETA-Zulassung.

Die Injektions-Ankerhülse für besonders sparsamen Mörtelverbrauch in Lochstein-Mauerwerk

Vorteile

Die Gitterstruktur der Injektions-Ankerhülse FIS H K ist abgestimmt auf die Injektionsmörtel FIS V Plus sowie FIS V Zero und sorgt für sparsamen Mörtelverbrauch bei optimalem Formschluss.
Die Zentrierflügel richten das Befestigungselement in der Ankerhülse ideal aus und ermöglichen den Einsatz verschiedener Ankerstangendurchmesser.
Die Widerhaken halten die Ankerhülse fest im Bohrloch und ermöglichen so eine problemlose Überkopfmontage.
Die Geometrie der Ankerhülsen erlaubt die Überbrückung nicht tragender Schichten für eine bequeme und einfache Montage.
Bitte beachten Sie die Zulassungen der jeweiligen Injektionsmörtel.

Die fischer Injektions-Ankerhülse FIS H K ist die Systemkomponente für eine fachgerechte und mörtelsparende Montage der Ankerstange FIS A oder des Innengewindeankers FIS E in Lochstein-Mauerwerk. Dazu können die fischer Injektionsmörtel FIS V Plus, FIS VW HIGH SPEED und Multifunktionsmörtel verwendet werden. Die optimierte Gitterstruktur reduziert den Verbrauch des Injektionsmörtels. Beim Setzen der Ankerstange und des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Das Setzen erfolgt in der Vorsteckmontage. Mit der Injektions-Ankerhülse können nicht tragende Schichten überbrückt werden. Die Zulassungen der jeweiligen Injektionsmörtel sind zu beachten.

Anwendungen

Verankerungen in Lochstein-Mauerwerk mit Injektionsmörteln FIS V Plus, FIS VL und FIS V Zero

Baustoffe

Zugelassen für:

Hochlochziegel
Hohlblock aus Leichtbeton
Hohlblock aus Beton
Kalksandlochstein
Kalksandvollstein
Vollziegel

Geeignet für:

Bimshohlstegdielen
Hohlkörperdecken und andere Lochsteine
Vollbims und andere Vollbaustoffe

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-15/0263
ETA-10/0383
ETA-14/0471
ETA-20/0729
DoP No. 0195
DoP No. 0189
DoP No. 0273
DoP No. 0381

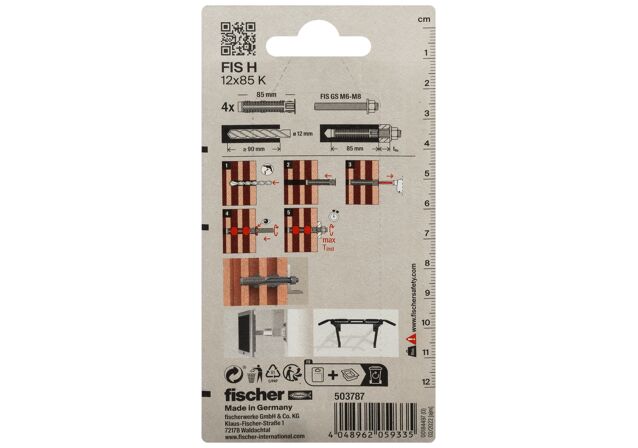

Funktionsweise / Montage

Die Ankerhülse FIS H K kann je nach Anwendung mit den Injektionsmörteln FIS V Plus oder FIS V Zero verwendet werden.
Das System ist in Verbindung mit Injektions-Ankerhülsen und Ankerstangen FIS A oder Innengewindeanker FIS E geeignet für die Vorsteckmontage.
Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Injektionsmörtel verfüllt.
Beim Eindrehen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an. Die Last wird über Formschluss abgetragen.

ETA-Zulassung
Bohrernenndurchmesser( d₀ )	12 mm
Dübellänge( l )	85 mm
Min. Bohrlochtiefe( h₁ )	95 mm
Min. Verankerungstiefe( h_ef )	85 mm
Max. Bohrlochtiefe	95 mm
Einfüllmenge	10 Skt
Füllmenge je Hülse	10 Skt
Anker pro 360 ml-Kartusche	17
Material	Kunststoff
Produkttyp	Injektions-Ankerhülse
Verpackungsvariante	Blisterkarte
Profi / DIY	DIY, Profi
Inhalt	4 x Injektions-Ankerhülse FIS H 12 x 85 K
Menge	4 Stück
GTIN (EAN-Code)	4048962059335

ETA - Europäische Technische Bewertung

pdf, ETA-15/0263

Europäische Technische Bewertung für fischer Injektionssystem FIS VL zur Verankerung im Mauerwerk - Metall-Injektionsdübel zur Verankerung im Mauerwerk

Erstellt am 07.07.2020

DOP - Declaration of Performance

pdf, DoP No. 0195

Leistungserklärung für fischer Injektionssystem FIS VL (Injektionsdübel für den Einsatz in Mauerwerk)

Erstellt am 04.08.2020

ETA - Europäische Technische Bewertung

pdf, ETA-10/0383

Europäische Technische Bewertung für fischer Injektionssystem FIS V zur Verankerung im Mauerwerk - Metall-Injektionsdübel zur Verankerung im Mauerwerk

Erstellt am 07.07.2020

DOP - Declaration of Performance

pdf, DoP No. 0189

Leistungserklärung für fischer Injektionssystem FIS V (Injektionsdübel für den Einsatz in Mauerwerk)

Erstellt am 21.07.2019

ETA - Europäische Technische Bewertung

pdf, ETA-14/0471

Europäische Technische Bewertung für fischer Injektionssystem FIS GREEN für Mauerwerk - Injektionssystem zur Verankerung im Mauerwerk

Erstellt am 03.02.2015

DOP - Declaration of Performance

pdf, DoP No. 0273

Leistungserklärung für fischer Injektionssystem FIS GREEN (Injektionsdübel für den Einsatz in Mauerwerk)

Erstellt am 20.01.2021

ETA - Europäische Technische Bewertung

pdf, ETA-20/0729

Europäische Technische Bewertung für fischer Injektionssystem FIS V Plus für Mauerwerk - Metall-Injektionsdübel zur Verankerung im Mauerwerk

Erstellt am 03.02.2025

DOP - Declaration of Performance

pdf, DoP No. 0381

Leistungserklärung für fischer Injektionssystem FIS V Plus (Injektionsdübel für den Einsatz in Mauerwerk)

Erstellt am 17.02.2025
