Art.-Nr. 558880

GTIN (EAN-Code): 4048962428346

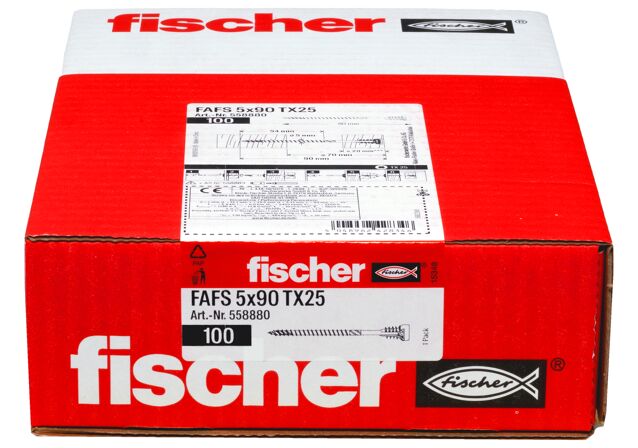

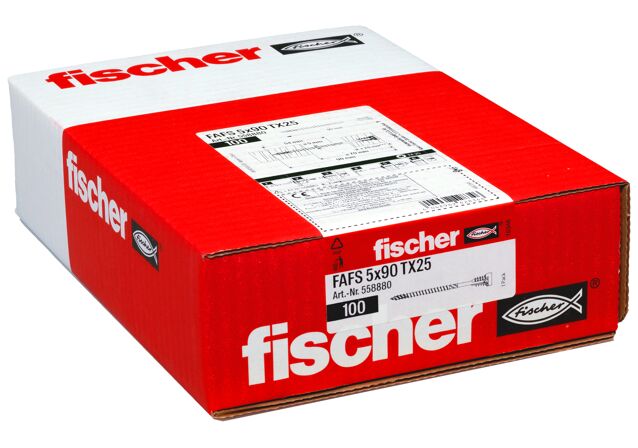

fischer Justierschraube FAFS 5 x 90 TX25

Produktvarianten

Bilddaten herunterladen

Top Features

Oberflächenbündige Montage: Der versenkte Clip der Schraube rotiert beim Justieren nicht und bleibt fest im Anbauteil.
Stufenlose und präzise Justierung des Anbauteils für eine schnelle und komfortable Justage.
Verwendete PowerFast II für schnellen Anbiss und schnelles Einschrauben.
Gewinde am Clip erlaubt eine Demontage.

Art.-Nr. 558883
FAFS Setzwerkzeug und Bit

Die demontierbare Rahmenschraube für präzises Justieren

Vorteile

Der versenkte Clip der Schraube rotiert beim Justieren nicht. Der Schraubenkopf behält seine Position im Anbauteil bei. Eine oberflächenbündige Montage ohne überstehende Schraubenköpfe ist sichergestellt.
Das spezielle Funktionsprinzip erlaubt eine stufenlose Justierung. Das Anbauteil kann sehr präzise ausgerichtet werden.
Das Gewinde am Clip ermöglicht ein Herausschrauben aus dem Anbauteil. Eine Demontage ist damit möglich.
Die verwendete fischer Spanplattenschraube PowerFast II sorgt für einen schnellen Anbiss und ein schnelles Einschrauben.

Die fischer Justierschraube FAFS ist der Problemlöser zur stufenlos justierbaren Montage von Holzkonstruktionen oder -rahmen. Mit der speziellen Kombination von Bit und Setzwerkzeug wird die Schraube durch das Anbauteil oberflächenbündig eingedreht. Der versenkte Clip der Schraube rotiert beim Justieren nicht, so dass der Schraubenkopf seine Position im Anbauteil beibehält. Der Abstand zwischen dem Bauteil und dem Untergrund kann durch die gegenläufige Drehrichtung mit dem Bit präzise und stufenlos justiert werden. Die Justierschraube ist ideal für die Befestigung und Justage von Decken- und Wandunterkonstruktionen auf Holzuntergründen.

Funktionsweise / Montage

FAFS ist geeignet für die Durchsteckmontage.
Mit dem separat erhältlichen Setzwerkzeug aufgesteckt auf den Bit kann die Justierschraube oberflächenbündig oder leicht versenkt in das Anbauteil eingedreht werden.
Der Bauteilabstand lässt sich mit dem Bit ohne Setzwerkzeug und durch Änderung der Drehrichtung stufenlos justieren. Der Clip behält beim Justieren seine Position im Anbauteil bei.
Bei Holzlatten mit Stärke < 30="" mm="" oder="" hartem="" Holz="" als="" auch="" bei="" randnaher="" Montage="" ist="" ein="" Vorbohren="" ø="" 6="" mm="" empfehlenswert.="" Bei="" Anwendung="" nach="" Zulassung="" sind="" die="" Vorgaben="" der="" ETA-19/0175="" zu="" />
Die Verwendung in Mauerwerk ist mit fischer DuoPower 6x50 oder UX 6x50 und Vorbohren ø 6 mm möglich.
Eine Demontage ist durch das Gewinde am Clip der Justierschraube möglich.
Mit dem Bit und aufgestecktem Setzwerkzeug kann die Justierschraube linksdrehend demontiert werden.

Montage FAFS

1 / 3

Justage FAFS

1 / 3

ETA-Zulassung
Gewindelänge( l_g )	54 mm
Schraubenabmessung( d_s x l_s )	5,0 x 90 mm
Antrieb	TX25
Schraubsystem	Innenstern TX
Max. Abstand( a )	70 mm
Min. Holzdicke( d_a )	20 mm
Effektive Verankerungstiefe( h_ef )	20 mm
Gewindeverteilung	Doppelgewinde
Farbe	Zink
Produkttyp	Justierschraube
Profi / DIY	Profi
Menge	100 Stück
GTIN (EAN-Code)	4048962428346

fischer Justierschraube FAFS 5 x 90 TX25
