Art.-Nr. 569185

GTIN (EAN-Code): 4048962493962

fischer Abspannelement FYJB M12

Produktvarianten

Bilddaten herunterladen

Top Features

Die Bauform des Abspannelements FYJB ermöglicht das Abspannen mittels gewöhnlicher Gewindestangen unter jedem Winkel
In Verbindung mit dem Spannschloss SPS ermöglicht das Abspannelement FYJB eine Höhenverstellung und somit eine einfache Möglichkeit Schienensysteme, insbesondere Installationsraster horizontal auszurichten
Hohe Stabilität durch robuste Bauweise zur Aufnahme hoher Lasten

Variables Abspannelement FYJB zur Abspannung und Aufhängung von Installationsrastern aus FUS-Schienenprofilen

Vorteile

Die Bauform des Abspannelements FYJB ermöglicht das Abspannen mittels gewöhnlicher Gewindestangen unter jedem Winkel.
In Verbindung mit dem Spannschloss SPS ermöglicht das Abspannelement FYJB eine Höhenverstellung und somit eine einfache Möglichkeit Schienensysteme, insbesondere Installationsraster horizontal auszurichten.
Hohe Stabilität durch robuste Bauweise zur Aufnahme hoher Lasten.
Optimale Ergänzung unserer Kreuzverbinder FVS zum Aufbau eines Installationsrasters in Produktionshallen, Lagerhallen oder vergleichbaren Gebäuden.

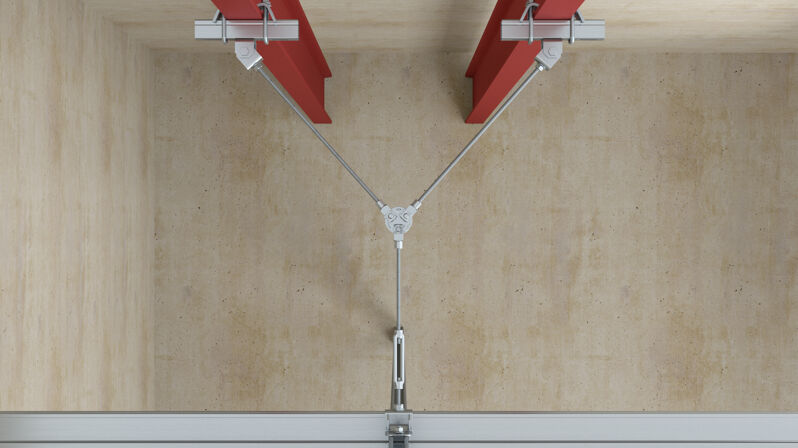

Das Abspannelement FYJB ermöglicht eine einfache Abhängung und Abspannung von Installationsrastern auf Basis von FUS Schienenprofilen. Der FYJB wurde bewusst so gestaltet, dass er unanbhängig von der Lage von Stahlträger und des Befestigungspunktes am Installationsraster eingesetzt werden kann. Ermöglicht wird das durch die beweglichen Gabelköpfe, die sich frei ausrichten lassen. In Verbindung mit unserem Spannschloss SPS ergibt sich darüber hinaus eine einfache Möglichkeit der Höhenverstellung zur Ausrichtung des Installationsraters

Eigenschaften

Werkstoff: Rundplatte und Bolzen: Stahl S235JR (Werkstoff-Nr. 1.0038)
Werkstoff: Gabelköpfe: Stahl 11SMnPb30+C (Werkstoff-Nr. 1.0718)

Gewinde( A )	M12
Material	Galvanisch verzinkter Stahl
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Lastniveau	Mittel
Max. empf. Last FYJB( F_empf )	13 kN
Max. empf. Last FYJB mit Anbindung an Stahlbau mittels FUH13, TKR 82, und FUS 62-Schiene( F_empf )	10 kN
Geeignet für	sonstige
Für Profil	sonstige
Produkttyp	Abspannelement
Profi / DIY	Profi
Menge	10 Stück
GTIN (EAN-Code)	4048962493962
