Art.-Nr. 547834

GTIN (EAN-Code): 4048962338997

fischer Gelenkverbinder FMVB BP M

Produktvarianten

BIM/CAD Daten

Bilddaten herunterladen

Top Features

Die variablen Konstruktionselemente lassen eine Aussteifung oder Abstützung der Profilkonstruktion in jedem Winkel zu und sind somit vielseitig einsetzbar.
Die stabile Ausführung und die Größenabstufung der Grundplatten FMVB bietet je nach Konstruktion die optimale Befestigungsmöglichkeit und sorgt für sicheren Halt.
Die Ausführung des variablen Verbinders FMVB mit Langloch und Rasterung zur Aufnahme der Zahnplatte des Hammerkopf-Steckverbinders FMHB ermöglicht eine optimale Justage des abgestützen Profils für eine einfache und sicher Montage.

Gelenkverbinder FMVB - zur variablen Verbindung von FMP Montagprofilen untereinander und zum Untergrund

Vorteile

Die variablen Konstruktionselemente lassen eine Aussteifung oder Abstützung der Profilkonstruktion in jedem Winkel zu und sind somit vielseitig einsetzbar.
Die stabile Ausführung und die Größenabstufung der Grundplatten FMVB BP bietet je nach Konstruktion die optimale Befestigungsmöglichkeit und sorgt für sicheren Halt.
Die Ausführung des variablen Verbinders FMVB P mit Langlöchern und Rasterung zur Aufnahme der Zahnplatte des Hammerkopf-Steckverbinders FMHB ermöglicht eine optimale Justage des abgestützten Profils für eine einfache und sichere Montage.
Die Lieferung der FMVB-Artikel als Set mit den notwendigen Schrauben, Muttern und Unterlegscheiben gewährt eine fehlerfreie Montage.

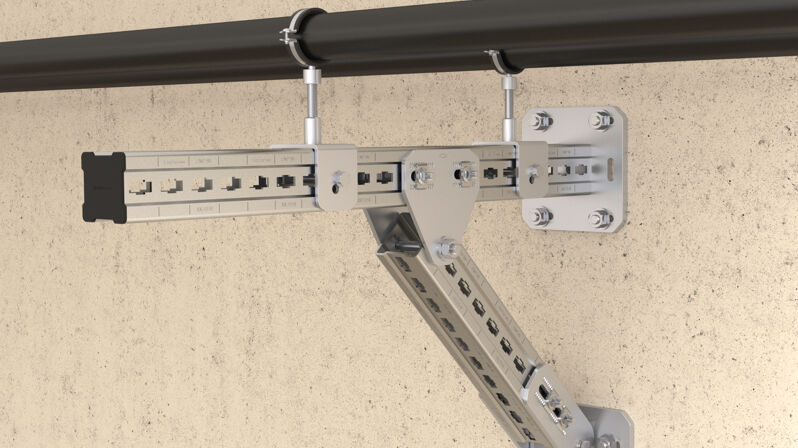

fischer Gelenkverbinder sind optimale Verbindungselemente von Schiene zu Schiene sowie Schiene zu Untergrund oder Stahlbau. Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.

Eigenschaften

Werkstoff: Stahl S235JR (Werkstoff Nr. 1.0038) nach DIN EN 10025-2
Verzinkung: feuerverzinkt nach DIN EN ISO 1461
Werkstoff: Stahlgüte 8.8

Länge( L )	330 mm
Breite( B )	125 mm
Für Stahlprofilbreite	180 - 240 mm
Höhe( H )	40,5 mm
Stärke( S )	15 mm
Material	Feuerverzinkter Stahl
Oberflächenschutz	feuerverzinkt
Lastniveau	Schwer
Produkttyp	Gelenkverbinder
Profi / DIY	Profi
Menge	2 Stück
GTIN (EAN-Code)	4048962338997

fischer Gelenkverbinder FMVB BP M

Die Vorteile / Produktbeschreibung

Anwendung und Zulassung

Montageanleitung

Technische Daten
